室内燃气管道安装要求
【摘要】：输送天然气和液化石油气的引入管的最小公称直径应不小于15 mm。套管内不应有管接头。室内燃气管道和电气设备、其他管道之间的净距应不小于表9-3的要求。图9-11为户内燃气表安装示意。表9-8燃气表与周围设施最小净距7.防腐、刷油燃气管道防腐、刷油按设计要求进行，各种防腐做法详见有关内容。
1.预制加工
内容请参见相关资料。
2.引入管安装
（1）引入管一般从室外直接进入厨房，不得穿过卧室、浴室、地下室、有易燃易爆物的仓库、配电室、烟道和进风道等地方。若直接引入有困难，可以由楼梯间引入，然后进入厨房。
（2）输送人工煤气的引入管的最小公称直径应不小于25 mm。输送天然气和液化石油气的引入管的最小公称直径应不小于15 mm。它们的埋设深度应在土壤冰冻线以下，并应有不低于0.01坡向庭院的坡度。
（3）地下弯管处应使用煨弯管，弯曲半径不小于弯管管径的4倍，地下部分应做好防腐工作。
（4）穿建筑物基础或墙体时，应设置套管，套管与燃气管之间每侧间隙不小于6 mm。对尚未完成沉降的建筑物，上部间隙应大于建筑物预计的最大沉降量，套管与燃气管之间用沥青油麻填塞，并用热沥青封口。
（5）引入管阀门应当选择快速切断式阀，当地上低压燃气引入管的直径不超过75 mm时，可在室外设置带丝堵的三通，不另设阀门。
（6）引入管必须采用整根钢管，弯管只准用煨弯，不得用焊接。
（7）引入管埋地和镶入墙内及保温台内部分必须进行防腐，防腐等级与庭院管道相同，引入管形式见图9-2。
（8）高层建筑和沉降量大的建筑的引入管应考虑建筑物沉降，除加套管外还可采用柔性管材、挠性管或补偿器，如图9-3所示。
（9）引入管套管的做法如图9-4所示。燃气管道应处在套管的下部1/3处。套管两边用沥青油麻等柔性材料密封。
3.水平管安装
湿燃气水平管道要求有0.003的坡度，管道与墙的净距应符合表9-1的规定。

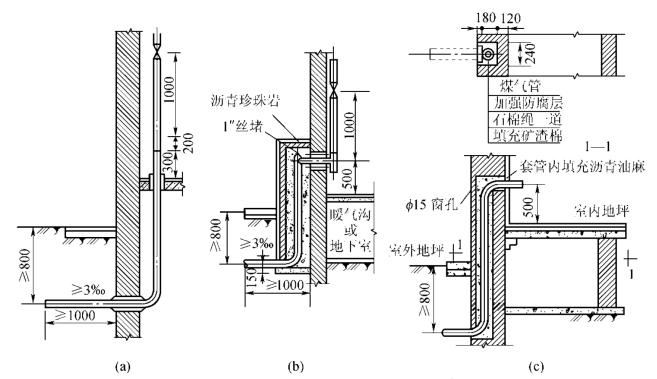

图9-2 室内引入管
（a）地下引入；（b）地上墙外引入；（c）地上嵌墙引入
图9-3 带补偿措施的引入管形式
（a）挠性管；（b）波纹管；（c）引入管的铅管接头
1—立管；2—挠性管；3—波纹管；4—法兰；5—楼前供气管；6—阀门
图9-4 用户引入管套管形式
1—沥青密封层；2—套管；3—油麻填料；4—水泥砂浆；5—燃气管道

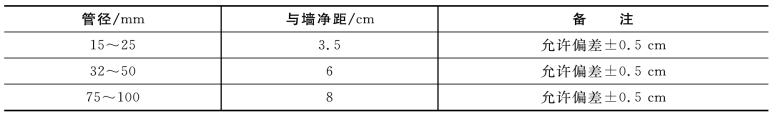

表9-1 燃气管道与墙的距离
4.立支管安装
（1）立管穿过楼板处应有套管，套管的规格应比立管大两号，详见表9-2。套管内不应有管接头。套管上部应高出地面50～100 mm，管口做密封，套管下部与房顶平齐。套管外部用水泥砂浆固定在楼板上，如图9-5所示。
表9-2 套管规格 单位：mm

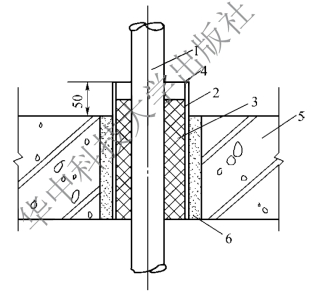

图9-5 穿越楼板的燃气管和套管
1—立管；2—钢套管；3—浸油麻丝；4—沥青；5—钢筋混凝土楼板；6—水泥砂浆
（2）立管上下端应设有丝堵，每层楼内应有至少一个固定卡子，每隔一层立管上应装一个活接头。
（3）室内燃气管道和电气设备、其他管道之间的净距应不小于表9-3的要求。

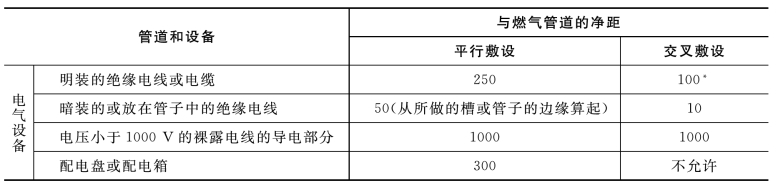

表9-3 燃气管道和电气设备、相邻管道之间的净距 单位：mm
续表
注：*当明装电线与燃气管道交叉净距小于100 mm时，电线应加绝缘套管；绝缘套管的两端应各伸出燃气管道100 mm。
5.管道固定
室内燃气管道的固定是用管道固定件将燃气管道固定在墙体或梁柱等构筑物上，通常在不带燃气表的严密性试验合格后进行。
（1）托钩。
管道托钩外形结构如图9-6所示，加工尺寸见表9-4，它适用于小管径水平管道的支撑定位。

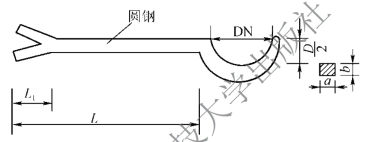

图9-6 托钩外形结构

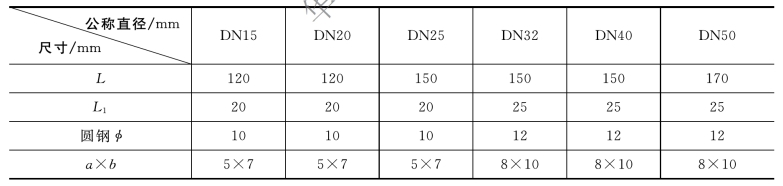

表9-4 托钩加工尺寸表
（2）钩钉。
钩钉外形结构如图9-7所示，加工尺寸见表9-5，它适用于小管径竖直燃气管道的固定。
表9-5 钩钉加工尺寸表
续表
图9-7 钩钉外形结构
（3）卡子钩钉。

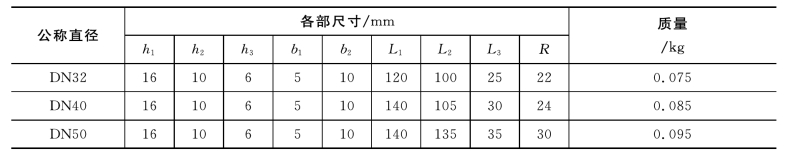

卡子钩钉外形结构如图9-8所示，由两块扁铁（其中一块带夹角）及一紧固螺钉构成，加工尺寸见表9-6，它适用于离墙稍远的小管径竖直管道的固定。

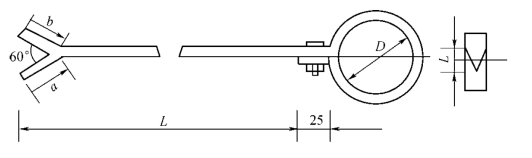

图9-8 卡子钩钉外形结构

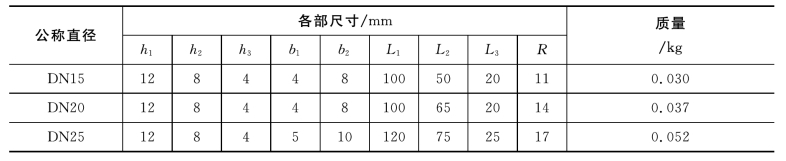

表9-6 卡子钩钉加工尺寸表
续表
（4）固定卡子。
固定卡子又称“角铁钉”，其结构如图9-9所示。所用材料及加工尺寸见表9-7。固定卡子的支撑能力较强，可用于固定管径较大的水平及竖直管道，当管道离墙面较远或多根管道同架固定时，也可选这种固定件。
图9-9 固定卡子结构
1—水平管固定卡；2—立管固定卡

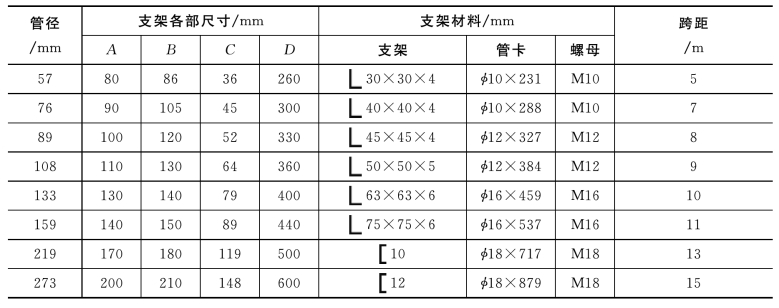

表9-7 固定卡子加工尺寸及材料表
（5）吊架。
管道吊架形式如图9-10所示，其适用于房梁、楼板等无法安装固定卡子处的水平管道的固定。

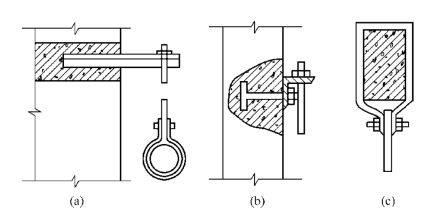

图9-10 吊架形式及安装示意图
（a）活动吊架；（b）混凝土柱上预埋吊装；（c）梁上吊装
6.燃气表安装
（1）燃气表应有出厂合格证、生产许可证，且距出厂日期不超过4个月，如超过则应经法定检测单位检测。
（2）燃气表安装高度：高位表距地高度不小于1.8 m，中位表高度不小于1.4 m，低位表高度不小于0.05 m。图9-11为户内燃气表安装示意。

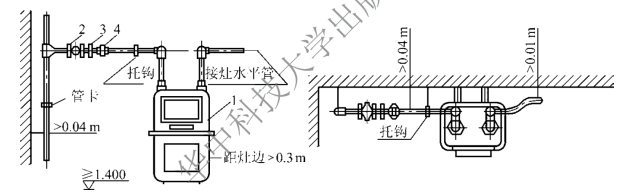

图9-11 户内燃气表安装示意
1—燃气表；2—紧接式旋塞；3—外丝接头；4—活接头
（3）燃气表与周围设施净距要求见表9-8。
表9-8 燃气表与周围设施最小净距
7.防腐、刷油
燃气管道防腐、刷油按设计要求进行，各种防腐做法详见有关内容。
