室内燃气管道组成方法建筑设备施工技术
【摘要】：室内燃气管道系统由用户引入管、干管、立管、用户支管、燃气计量表、用具连接管和燃气用具等组成，如图9-1所示。引入管上既可连一根燃气管，也可以连若干根立管，后者则应设置水平干管。当由地下引入室内时，立管在第一层处应设阀门。立管的上下端应装丝堵，其直径一般不小于25 mm。由立管引出的用户支管，在厨房内其高度不低于1.7 m。敷设坡度不小于0.002，并由燃气计量表分别坡向立管和燃具。
室内燃气管道系统由用户引入管、干管、立管、用户支管、燃气计量表、用具连接管和燃气用具等组成，如图9-1所示。
用户引入管与城市或庭院低压分配管道连接，在分支管处设阀门。输送湿燃气的引入管一般由地下引入室内，当采取防冻措施时也可由地上引入。在非采暖地区或输送干燃气、管径不大于75 mm时，可由地上直接引入室内。输送湿燃气的引入管应有不小于0.005的坡度，坡向城市分配管道。引入管穿过承重墙、基础或管沟时，均应设在套管内，并应考虑沉降的影响，必要时应采取补偿措施。
引入管上既可连一根燃气管，也可以连若干根立管，后者则应设置水平干管。水平干管可沿楼梯间或辅助房间的墙壁敷设，坡向引入管，坡度应不小于0.002。管道经过的楼梯间和房间应有良好的自然通风。

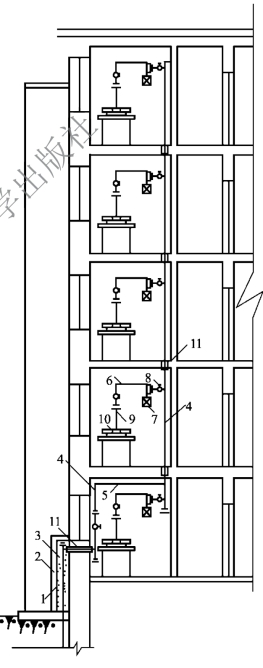

图9-1 室内燃气管道系统剖面图
1—用户引入管；2—砖台；3—保温层；4—立管；5—水平干管；6—用户支管；7—燃气计量表；8—旋塞及活接头；9—用具连接管；10—燃气用具；11—套管
燃气立管一般应敷设在厨房或走廊内。当由地下引入室内时，立管在第一层处应设阀门。阀门一般设在室内，对重要用户尚应在室外另设置阀门。立管的上下端应装丝堵，其直径一般不小于25 mm。立管通过各层楼板处应设套管。套管高出地面至少50 mm。
由立管引出的用户支管，在厨房内其高度不低于1.7 m。敷设坡度不小于0.002，并由燃气计量表分别坡向立管和燃具。
用具连接管（又称“下垂管”）是在支管上连接燃气用具的垂直管段，其上的旋塞应距地面1.5 m左右。
