建筑设备施工技术：安装要求及接口类型
【摘要】：图8-6套环沥青砂接口图8-7套环石棉水泥接口套环沥青砂接口为柔性接口，适用于地下水位以下的、地基较差可能产生不均匀沉陷的管道。混合沥青由4号和5号沥青各50%制成，石棉粉中要求有30%纤维，细砂要能通过0.25 mm的筛孔。刚性接口由套管和填料组成，套管有铸铁套管和石棉水泥套管两种，其强度一般不得低于管子的强度。目前常用的是石棉水泥接口，工作压力可达0.7 MPa。
1.开挖管沟
（1）根据导线桩测定管道中心线，在管线的起点、终点和转角处钉一较长的木桩作中心控制桩。用两个控制点控制此桩，将窨井位置相继用短木桩钉出。
（2）根据设计坡度计算挖槽深度，放出上开口挖槽线；沟槽深度必须大于当地冻土层深度。
（3）测定污水井等附属构筑物的位置。
（4）在中心桩上钉个小钉，用钢尺量出间距，在窨井中心牢固埋设水平板，不得高出地面。板上钉出管道中心线作挂线用，在每块水平板上注明井号、沟宽、坡度和立板至各控制点的距离。
（5）深度在5 m以内的管沟边坡的最大坡度（不加支撑）见表8-9。

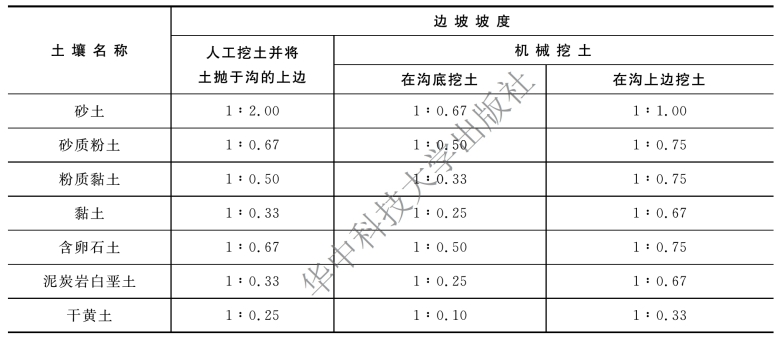

表8-9 深度在5 m以内的管沟边坡的最大坡度
注：若采用多斗挖土机不受此表限制。
（6）在无地下水的天然湿度土壤中开挖沟槽时，如沟深不超过表8-10的规定，沟壁可不设边坡。
表8-10 可不设边坡条件
（7）管沟沟底尺寸（埋设深度在1.5 m以内）见表8-11。
表8-11 管沟沟底尺寸
（8）用水准仪测出水平板标高，以便确定坡度。在中心钉一T形板，使其下缘水平，且和沟底标高相同，另一个窨井的水平板同样设置。
（9）在挖沟过程中，对控制坡度的水平板要注意保护和复测。
（10）挖至沟底时，在沟底钉临时桩以便控制标高，防止超挖，破坏原状土层。
（11）挖沟深度在2 m以内时，采用脚手架进行接力倒土，也可用边坡台阶二次返土；根据沟槽土质和深度不同，酌情设置支撑加固。
2.管道接口连接
（1）混凝土管及钢筋混凝土管接口。
混凝土管及钢筋混凝土管的接口，主要有承插式接口、抹带式接口和套环式接口三种。
①承插式接口。
承插式接口材料有沥青油膏和水泥砂浆。沥青油膏接口为柔性接口，适用于污水管道，施工时，先在插口外壁及承口内壁涂冷底子油（质量配合比：4号沥青、汽油之比为3∶7）一道，将承插口对正，然后将沥青油膏（质量配合比：6号石油沥青、重松节油、废机油、石棉灰、滑石粉之比为100∶11.1∶44.5∶77.5∶119）填入承插口间隙。水泥砂浆接口为刚性接口，一般用于雨水管道，施工时将承插口对正后填入质量配合比为1∶2的水泥砂浆，水泥砂浆应有一定稠度，填满后应用抹刀挤压表面。这两种承插式接口如图8-3所示。
图8-3 排水承插式接口
（a）沥青油膏承插式接口；（b）水泥砂浆承插式接口
②抹带式接口。
抹带式接口的抹带有两种做法，即水泥砂浆抹带和铁丝网水泥砂浆抹带。这两种接口均属刚性接口。
水泥砂浆抹带接口的闭水能力较差，多用于平口式钢筋混凝土雨水管道上。抹带采用质量配合比为1∶2.5的水泥砂浆（水灰比不大于0.5）。抹带应严密无裂缝，一般用抹刀分两层抹压，第一层为全厚的1/3，其表面要粗糙，以便与第二层紧密结合。此种接口一般应打混凝土基础和管座，消耗水泥较多，并且需要较长的养护时间，如图8-4所示。
铁丝网水泥砂浆抹带中加入的一层或几层22号铁丝网（网眼7 mm×7 mm）的作用是增加抹带接口的闭水能力和强度。这种接口可用于平口式钢筋混凝土雨水管道，也可以用于低压给水管道。具体做法如下。
将需要抹带的管口部分凿毛，下管并对好口，在管口凿毛处刷水泥浆一道，抹第一层水泥砂浆，厚约10 mm，并压实，上铁丝网后用18～22号镀锌铁丝包扎。待第一层水泥砂浆初凝后，在铁丝网上抹第二层水泥砂浆，厚约10 mm，并包上第二层铁丝网，两层铁丝网的搭接缝应错开。待第二层水泥砂浆初凝后再抹第三层水泥砂浆。对只需要加两层铁丝网的抹带，待第三层水泥砂浆初凝后，压实并抹光即完成接口，如图8-5所示。
图8-4 水泥砂浆抹带接口

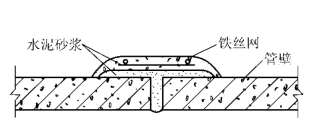

图8-5 铁丝网水泥砂浆抹带接口
③套环式接口。
套环的材料一般与管材相同，套环内径比管外径大25～30 mm，套环套在两管接口处后，其间环形空隙的填料有沥青砂和石棉水泥两种。其结构分别如图8-6和图8-7所示。套环接口不允许用膨胀水泥。
图8-6 套环沥青砂接口

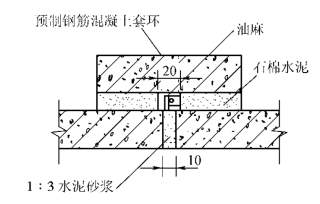

图8-7 套环石棉水泥接口
套环沥青砂接口为柔性接口，适用于地下水位以下的、地基较差可能产生不均匀沉陷的管道。沥青砂的质量配合比：混合沥青、石棉粉、细砂之比为1∶0.67∶0.67。混合沥青由4号和5号沥青各50%制成，石棉粉中要求有30%纤维，细砂要能通过0.25 mm的筛孔。施工时，先在接口外壁及套环内壁各涂一道冷底子油，然后下管对好管口，将套环移至两管接缝处，并应居中，与管同心，塞入沥青砂，并在套环两端严密地填塞深度为30～50 mm的扎绑绳，然后在接口处做混凝土基础。
套环石棉水泥接口属半刚性接口，适用于地下水位以下的、地基可能产生少量不均匀沉陷的管道。其油麻和石棉水泥的质量、石棉水泥的配合比及填打方法均与承插式铸铁管的相同，只是填打时，套环石棉水泥接口是从两侧同时进行的。这种接口同样要求施工时，先做接口，后做接口处混凝土基础。
（2）陶土管接口。
陶土管（缸瓦管）有单面带釉和双面带釉两种，多为承插式接口，接口填料为水泥砂浆。
水泥砂浆的质量配合比为1∶1，其稠度以填塞到承插口中不流动为宜。当地下水水位较高或有侵蚀性时，最好采用火山灰水泥，接口后再用泥土养护。
（3）石棉水泥管接口。
石棉水泥管接口，分刚性接口和柔性接口两种。刚性接口不用橡胶密封圈，造价低，但在地基不均匀沉陷时，容易在纵向折断或拉断。
①刚性接口。刚性接口由套管和填料组成，套管有铸铁套管和石棉水泥套管两种，其强度一般不得低于管子的强度。根据填料不同，石棉水泥管的刚性接口有石棉水泥接口、自应力水泥（膨胀水泥）砂浆接口和胶结剂接口等。目前常用的是石棉水泥接口，工作压力可达0.7 MPa。其填缝材料使用油麻和石棉水泥，填麻长度占套管长度的1/5～1/3，油麻和石棉水泥需要分层填打密实，如图8-8所示。
②柔性接口。柔性接口按构造不同，可分为套箍式、法兰式和套箍式单面柔性接口三类。常用的是人字箍和胶皮圈柔性接口，如图8-9所示。这种接口承压高达1.4 MPa。人字箍铸件内外须平滑，无疵痕、蜂窝、凸凹等缺陷；胶皮圈物理性能应符合设计规定；铸铁人字箍及胶皮圈的尺寸误差不得超出设计允许范围；套用人字箍的管子的管端必须平滑。施工时，人字箍要放在正中，不能倾斜或偏于一侧；紧螺栓时，一定要对称拧紧，以防受力不均扭断法兰盘。

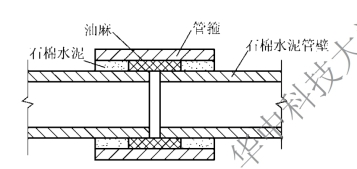

图8-8 石棉水泥管刚性接口
图8-9 石棉水泥管人字箍柔性接口
3.管道安装
（1）画线下料。
①根据管道长度，以尽量避免固定（死口）接口和承插口集中设置为原则，在切割处做好标记。
②切割采用机械切割和手工切割，切割后，应将切口内外清理干净。
（2）工作坑开挖。
向沟内下管前，在管沟内的管段接口处或钢管焊口处，挖好工作坑，坑口尺寸见表8-12。

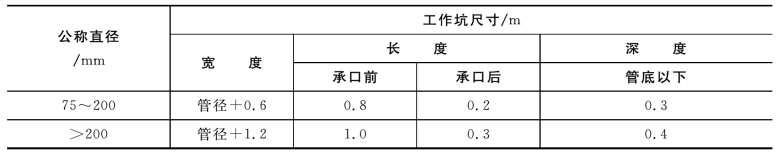

表8-12 管段接口处坑口尺寸
（3）下管。
①用绳或机具缓慢向管沟内下管。
②根据已确定的位置、标高，在管沟内按照承口朝来水方向排列已选好的铸铁管、管件。
③对好管段接口，调直管道，核对管径、位置、标高、坡度无误后，从低处向高处连接其他固定接口。
4.管道试压
室外排水管道安装完毕后，应进行压力试验。埋地给水压力管道应在覆土前进行水压试验；排水无压管道应进行闭水试验。
室外排水管道，由于为无压力管道，故只试水不加压力，常称作“闭水（灌水）试验”。对于室外非金属污水管道，必须做闭水试验；雨水管道和与雨水管道性质相近似的管道除处于大孔性土壤中及水源地区外，可不做闭水试验。
（1）闭水试验应在管道覆土前进行。试验时，应对接口和管身进行外观检查，以无漏水和无严重渗水现象为合格；排出带有腐蚀性污水的管道，不允许渗漏。
（2）闭水试验一般应在管道灌满水，经1～2昼夜后进行渗水量测定，测定的时间应不小于30 min。如设计无要求，闭水试验可按下述规定进行。
①在潮湿土壤中，检查地下水渗入管中的水量，可根据地下水的水平线而定：地下水位超过管顶1～4 m，渗入管道内的水量不应超过表8-13的规定；地下水位超过管顶4 m以上，则每增加水头1 m允许增加渗入水量10%。
②在干燥土壤和地下水位不高于管顶2 m的潮湿土壤中，检查管道的渗出水量，其充水高度应高出上游检查井内管顶4 m，渗出的水量不应大于表8-13的规定。
表8-13 1000 m长的管道在一昼夜内允许渗出或渗入的水量 单位：m3
5.管沟回填
（1）管道经验收合格后，管沟方可进行回填土。
（2）管沟回填土时，在两侧对称下土，水平方向均匀地摊铺，用木夯捣实。管道两侧直到管顶0.5 m以内的回填土必须分层人工夯实，回填土分层厚度为200～300 mm，同时防止管道中心线位移及管口受到振动松动；管顶0.5 m以上可采用机械分层夯实，回填土分层厚度为250～400 mm，各部位回填土干密度应符合设计和有关规范规定。
（3）沟槽若有支撑，随同回填土逐步拆除，有横撑板的沟槽，先拆横撑板后填土，自下而上拆卸支撑；若用支撑板或板桩，可在回填土过半时再拔出，拔出后立刻灌砂充实；如拆除支撑不安全，可以保留支撑。
（4）沟槽内有积水必须排除后方可回填。
