室外供热管网担负着向许多热用户供热的任务，为了均衡、安全、可靠地供热，室外供热管网中需要设置一些必要的附属器具。各种附属器具的结构、性能不同，作用也不同，施工时一定要注意它们的安装方法和安装要求，以保证它们工作可靠、维修工作方便。

1.安装内容

附属器具安装内容：除污器安装—减压阀安装—疏水器安装—补偿器安装。

2.安装要求

（1）除污器安装。

安装时设置专门支架，但不能妨碍排污，同时注意水流方向，不得装反。

（2）减压阀安装。

①减压阀只允许安装在水平干管上，阀体应垂直，并使介质流动方向与阀体上箭头所示方向一致。其两端应设置截止阀。

②减压装置配管时，减压阀前管段直径应与减压阀公称直径相同。但减压阀后的管道直径应比减压阀的公称直径大1～2号。

③减压装置前后应安装压力表，减压装置后的管道上还应安装安全阀。安全阀的排气管应接至室外不影响人员安全处。

（3）补偿器安装。

①方形补偿器安装。

a.补偿器应在两固定支架间的管道安装完毕并固定牢固后进行安装。

b.吊装时，应使其受力均匀，起吊应平稳，防止变形。吊装就位后，必须将两臂预拉或预撑其补偿量的一半，偏差不应大于±10 mm，以充分利用其补偿能力。

c.预拉伸焊接位置应选择在距补偿器弯曲起点2～2.5 m处。方形补偿器的冷拉方法有千斤顶法、拉管器拉伸法、撑拉器拉伸法。

千斤顶法。千斤顶拉伸方形补偿器如图7-15所示。

pagenumber_ebook=147,pagenumber_book=137

图7-15　千斤顶拉伸方形补偿器

1—木板；2—槽钢；3—千斤顶；C—预留出的拉伸间隙

拉管器拉伸法。拉管器拉伸方形补偿器如图7-16所示。采用带螺栓的拉管器进行拉伸，是将一块厚度等于预拉伸量的木块或木垫圈放在冷拉接口间隙中，再在接口两侧的管壁上分别焊上挡环，然后把冷拉器的卡爪卡在挡环上，在拉爪孔内穿入加长双头螺栓，用螺母上紧，并将垫木块夹紧。待管道上其他部件全部安装好后，把冷拉口的木块或木垫圈拿掉，均匀地拧紧螺母，使接口间隙达到焊接时的对口要求。

pagenumber_ebook=147,pagenumber_book=137

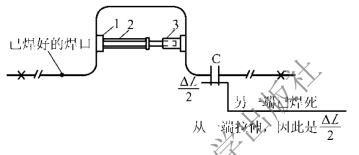

图7-16　方形补偿器冷拉示意图

1—拉管器；2、6—活动管托；3—活动管托或弹簧吊架；4—补偿器；5—附加直管

撑拉器拉伸法。撑拉器拉伸方形补偿器，使用时只要旋动螺母，使其沿螺杆（见图7-17）前进或后退就能使补偿器两臂拉紧或外伸。

d.补偿器与管道连接好后，为避免焊缝开裂，一定要注意待焊缝完全冷却后，方可将预拉器具拆除。

pagenumber_ebook=148,pagenumber_book=138

图7-17　撑拉补偿器用的螺丝杆

1—撑杆；2—短管；3—螺母；4—螺杆；5—夹圈；6—补偿器的管段

②波纹管补偿器的安装。

波纹管补偿器如图7-18所示，波纹管断面形状如图7-19所示。波纹管是用薄壁不锈钢钢板通过液压或辊压制成波纹形状，然后与端管、内套管及法兰组对焊接成补偿器。波纹的形状有U形和O形两种。波形补偿器用于管径不大的低压供热管道。波纹管补偿器具有结构紧凑、承压能力强、工作性能好、配管简单、耐腐蚀、维修方便等优点。

pagenumber_ebook=148,pagenumber_book=138

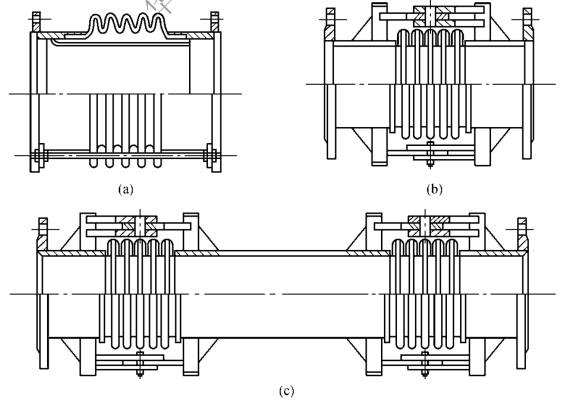

图7-18　波纹管补偿器

（a）轴向型；（b）横向型；（c）角向型

pagenumber_ebook=149,pagenumber_book=139

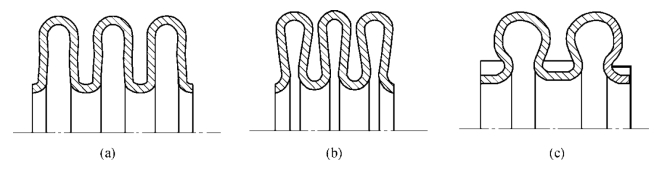

图7-19　波纹管断面形式

（a）U形；（b）S形；（c）Ω形

波形补偿器（或波纹管）都是用法兰连接，为避免补偿时产生的振动使螺栓松动，螺栓两端可加弹簧垫圈。波形补偿器一般为水平安装，其轴线应与管道轴线重合。可以单个安装，也可以两个以上串联组合安装。单独安装（不紧连阀门）时，应在补偿器两端设导向支架，如图7-20所示，使补偿器在运行时仅沿轴向运动，而不会径向移动。

pagenumber_ebook=149,pagenumber_book=139

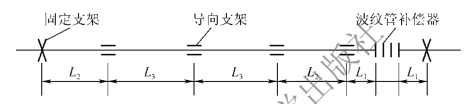

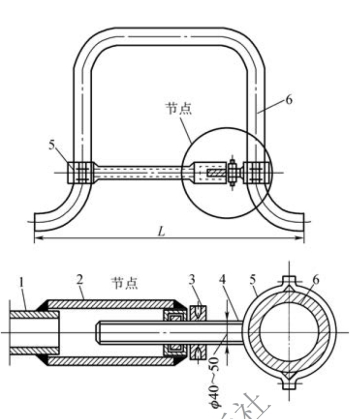

图7-20　波纹管补偿器导向支架的设置

③套管式补偿器安装。

套管式补偿器又称“套筒式补偿器”“填料式补偿器”，如图7-21所示。它由套管、插管和密封填料三部分组成。它靠插管和套管的相对运动来补偿管道的热变形量。套管式补偿器按壳体的材料不同，分为铸铁制和钢制两种，按结构可分为单向和双向两种。

pagenumber_ebook=149,pagenumber_book=139

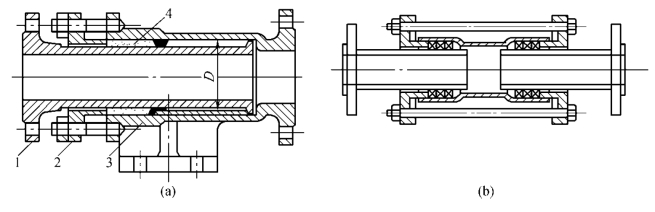

图7-21　套管式补偿器

（a）单向活动的套管式补偿器；（b）高硅铁制双向活动的套管式补偿器
1—插管；2—填料压盖；3—套管；4—填料

套管式补偿器的特点是结构简单、紧凑，补偿能力大，占地面积小，施工安装方便；但这种补偿器的轴向推力大，易渗漏，需要经常维修和更换填料，管道稍有角向位移和径向位移，就会造成套管卡住现象，故单向套管式补偿器应安装在固定支架附近，双向套管式补偿器应安装在两固定支架中部，并应在补偿器前后设置导向支架。

套管式补偿器因其轴向推力较大，如果在一根较长的管路上安装两个或两个以上补偿器，相邻两个补偿器的安装方向应彼此相反。中间设置固定支架，一个固定支架两侧的补偿器至固定支架的间距应大致相等。如图7-22所示。

图7-22　两个套管式补偿器及中间的固定支架示意

④球形补偿器安装。

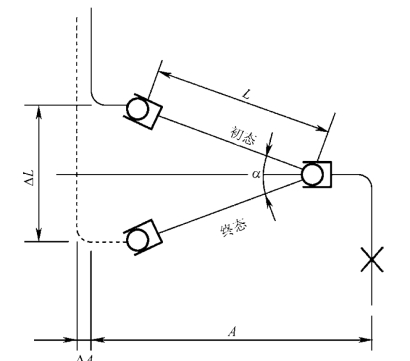

球形补偿器由球体、壳体和密封圈构成。它能在空间任意方向转动，其结构如图7-23所示。管道敷设受环境条件限制，不能以同一标高和方向直线敷设时（见图7-24），各段管子（A、B、C、D）的膨胀应力就不在同一中心线上，采用球形补偿器能够吸收由复杂力系产生的多方位应力，即球体以球心为旋转中心，能转动任意角度，靠转动变形吸收应力。球形补偿器的工作原理如图7-25所示。
