建筑设备施工技术：卫生器具配件安装指南

2023-09-01 理论教育版权反馈

【摘要】：安装弹簧阀及浮球阀。③连体式背水箱配件安装。拧紧锁母，转心阀门须朝向与四通平行的一侧，以免影响手提拉杆的安装。在淋浴器锁母外丝丝头处缠生料带并拧入弯头或管箍内，再将淋浴器对准锁母外丝，将锁母拧紧。a.应采用带检查口型的S形存水弯，在脸盆排水栓丝扣下端缠生料带后将存水弯拧至松紧适度。

1.工艺流程

卫生器具配件安装的工艺流程：配件安装→配件调整→配件试验。

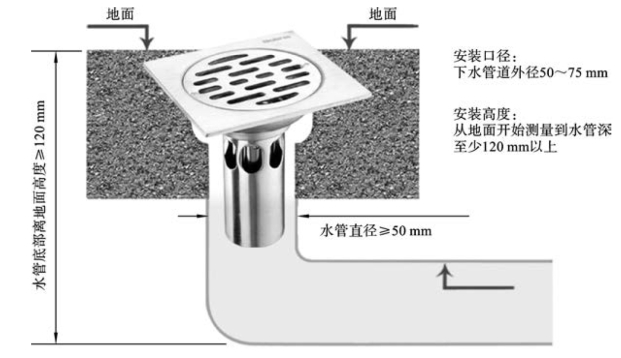

2.安装工艺

（1）配件安装。

①高水箱配件安装。

a.根据水箱进水口位置，确定进水弯头和阀门的安装位置。拆下水箱进水口的锁母，加上垫片。拆下水箱出水管根母，加上垫片。安装弹簧阀及浮球阀。组装虹吸管、天平架及拉链，拧紧根母。

b.固定好组装完毕的水箱，把冲洗管上端插入水箱底部并拧紧，下端与蹲便器的胶皮碗用16号铜丝绑扎3道或4道。冲洗管找正、找平后用单立管卡子固定牢固。

②低水箱配件安装。

a.根据低水箱固定高度及进水点位置，确定进水短管的长度。拆下水箱进水浮球阀根母及水箱冲洗管连接锁母，加上垫片。安装溢水管，把浮球拧在漂杆上，并与浮球阀连接好。调整挑杆的距离，挑杆另一端与扳把连接。

b.冲洗管的安装方法与高水箱冲洗管的相同。

③连体式背水箱配件安装。

a.在进水浮球阀与水箱连接处的孔眼加垫片，适度拧紧。根据水箱高度与预留给水管的位置，确定进水短管的长度，再与进水角阀连接。

b.在水箱排水孔处加胶圈，把排水阀与水箱出水口用根母拧紧，盖上水箱盖，调整把手，与排水阀上端连接。

c.皮碗式冲洗水箱，在排水阀与水箱出水口连接紧固后，根据把手到水箱底部的距离，确定连接挑杆与皮碗的尼龙线的距离并连接好，使挑杆活动自如。

④分体式水箱配件安装。

分体式水箱配件安装的原理和连体式水箱相同，分体式水箱的箱体和坐便器通过冲洗管连接。拆下水箱出水口的根母，加上胶圈，把冲洗管的一端插入根母中，另一端插入坐便器的进水口橡胶碗内，拧牢压盖。安装紧固后的冲洗管的直立端应垂直，横装端应水平或稍倾向坐便器。

⑤延时自闭冲洗阀的安装。

根据冲洗阀中心距地面的高度和冲洗阀至胶皮碗的距离，断好90°弯的冲洗管，使两端吻合，将冲洗阀锁母和胶圈卸下，套在冲洗管直管段上，将弯管的下端插入胶皮腕内40～50 mm，固定牢固。将上端插入冲洗阀内，推上胶圈，调直、找正，将锁母适度拧紧。扳把式冲洗阀的扳手应朝向右侧，按钮式冲洗阀的按钮应朝向正面。

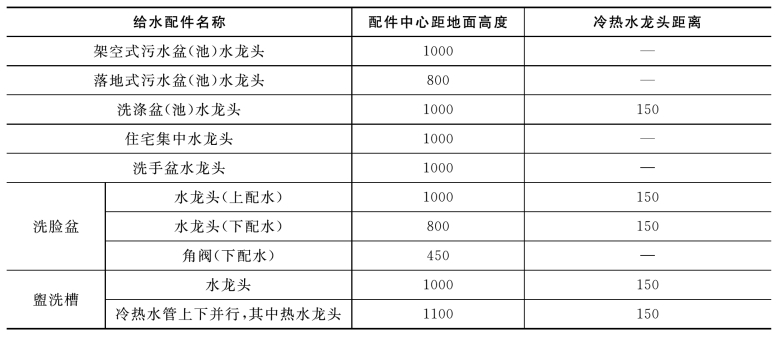

⑥脸盆水龙头安装。

将水龙头根母、锁母卸下，插入脸盆给水孔眼，下面再套上橡胶垫圈，带上根母后将锁母拧至松紧适度。

⑦浴盆混合水龙头的安装。

冷热水管口找平、找正后，将混合水龙头转向对丝缠生料带，戴好护口盘，用自制扳手插入转向对丝内，分别拧入冷热水预留管口并校好尺寸，找平、找正，使护口盘与墙面吻合。然后将混合水龙头对正转向对丝并加上垫片，拧紧锁母找平、找正后，用扳手拧至松紧适度。

⑧给水软管安装。

量好尺寸，配好短管，一端装上角阀。将短管另一端丝扣处缠生料带后在预留给水管口拧至松紧适度（暗装管道戴护口盘，要先将护口盘套在短节上，短管安装完后，将护口盘内填满油灰，向墙面找平、压实并清理外溢油灰）。将角阀与水龙头的锁母卸下，背靠背套在短管上，分别加好紧固垫（料），上端插入水龙头根部，下端插入角阀，找直、找正后分别拧好上下锁母至松紧适度。

⑨小便器配件安装。

a.在小便器角式长柄截止阀的丝扣上缠好生料带。

b.压盖与给水预留口连接，用扳手适度紧固，压盖内加油灰并与墙面吻合严密。

c.角阀的出口对准喷水鸭嘴，确定短管长度，压盖与锁母插入喷水鸭嘴和角阀。

⑩净身盆配件安装。

a.卸下混合阀门及冷热水阀门的阀盖，调整根母。在混合开关的四通下口装上预装好的喷嘴转心阀门。在混合阀门四通横管处套上冷热水阀门的出口锁母，加上胶圈组装在一起，拧紧锁母。在三个阀门门颈处加上胶垫、垫圈，戴好根母。混合阀门上加角型胶垫及少许油灰，扣上长方形镀铬护口盘，戴好根母，将混合阀门上根母拧紧至松紧适度，能使转心阀门盖转动30°，再将冷热水阀门的上根母对称拧紧。分别装好三个阀门的阀盖，拧紧固定螺丝。

b.喷嘴安装。在喷嘴靠瓷面处加1 mm厚的胶垫。抹少许油灰。把铜管的一端与喷嘴连接，另一端与混合阀门四通下的转心阀门连接。拧紧锁母，转心阀门须朝向与四通平行的一侧，以免影响手提拉杆的安装。

c.排水口安装。将排水口加上胶垫后，穿入净身盆排水孔眼，拧入排水三通上口。使排水口与净身盆排水孔眼的凹面相吻合后，在排水口圆盘下加抹油灰，外面加胶垫垫圈，用自制扳手卡入排水口内十字筋，使溢水口对准净身盆溢水孔眼，拧入排水三通上口。

d.手提拉杆安装。在排水三通中口装入挑杆弹簧珠，拧锁母至松紧适度，将手提拉杆插入空心螺栓，用卡具与横桃杆连接，调整定位，使手提拉杆活动自如。

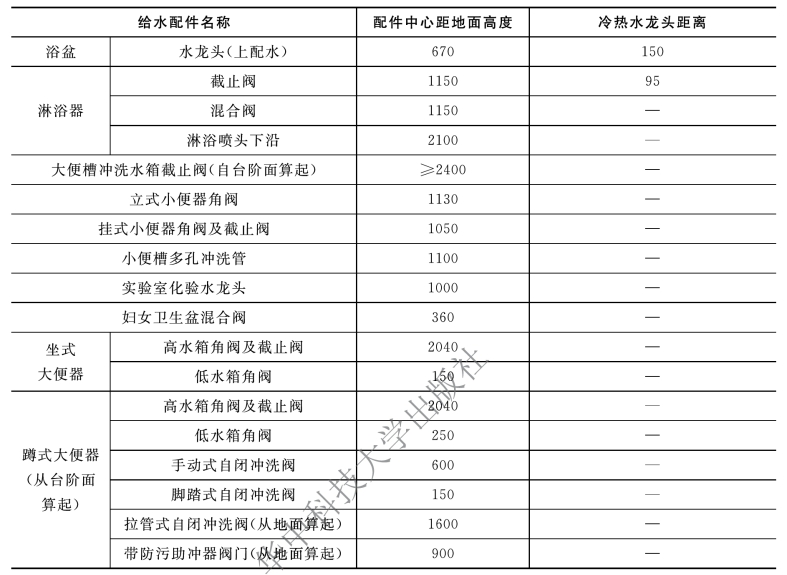

⑪淋浴器安装。

a.镀铬淋浴器安装。

暗装管道时，将冷热水预留管口加试管找平、找正后量好短管尺寸，断管、套丝、缠生料带，装好短管弯头。

明装管道时按规定标高煨好元宝弯，上好管箍。

在淋浴器锁母外丝丝头处缠生料带并拧入弯头或管箍内，再将淋浴器对准锁母外丝，将锁母拧紧。

将固定圆盘上的孔眼找平、找正后做好标识，卸下淋浴器，在标识处栽好铅皮卷。

将锁母外丝口加上垫片，对准淋浴器拧至松紧适度，再将固定圆盘与墙面靠严并固定在墙上。

将淋浴器上部铜管预装在三通口上，使立管垂直，固定圆盘与墙面贴实，孔眼平正，做好标识并栽入铅皮卷，锁母外加上垫片，将锁母拧至松紧适度。

b.铁管淋浴器的组装。由地面向上量出1.15 m，画出阀门中心标高线，再画出冷热阀门中心位置，测量尺寸，预制短管，按顺序组装。立管、喷头找正后栽固定立管卡，将喷头卡住。
