1.工艺流程

水箱及膨胀水箱安装的工艺流程：水箱安装→配管安装→灌水试验→水箱的防腐处理。

2.安装工艺

（1）水箱安装。

①将水箱放在放好基准线的基础上，找平、找正，水箱之间及水箱与建筑结构之间的最小净距见表6-2。

②水箱进水口应高于水箱溢流口且不得小于进水口管径的2倍。

表6-2　水箱之间及水箱与建筑结构之间的最小净距

pagenumber_ebook=126,pagenumber_book=116

③水箱的安装应位置正确、平稳，所用支架、枕木等应符合设计和标准图规定。水箱底部所垫枕木需刷沥青漆处理，其断面尺寸、根数、安装间距必须符合要求。

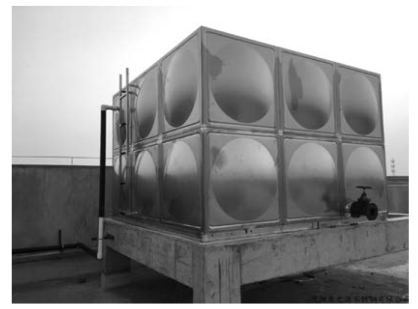

④为了防止水箱漏水，不保温，夏、秋两季表面结露滴水等，对建筑物产生影响，水箱安装时，应在水箱底部设置接水底盘。接水底盘一般用木板制作，外包镀锌铁皮，再用角钢在外围做包箍紧固。底盘的边长（或直径）应比水箱大100～200 mm，周边高60～100 mm，并置于枕木之上，接水底盘下应装有DN50的排水管并引至溢水管或下水道。对于安装位置较低、容积较大的水箱，可不设接水底盘，但地面必须装排水地漏并引至排水管道。压力水箱的安装方法如图6-3所示。

pagenumber_ebook=126,pagenumber_book=116

图6-3　压力水箱安装图

（2）配管安装。

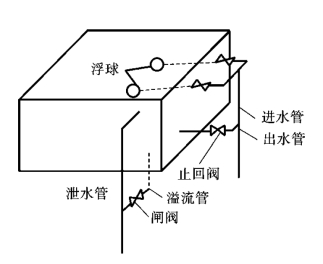

水箱应设进水管、出水管、溢流管、泄水管，其配管如图6-4所示。

pagenumber_ebook=127,pagenumber_book=117

图6-4　水箱的配管

①进水管接自室内供水干管或水泵供水管，连接在水箱一侧距箱顶200 mm处，与箱内的浮球阀连通，并应设阀门以便于控制和调节。当利用城市给水管网的压力直接进水时，应设置自动水位控制阀，控制阀直径与进水管直径相同；当采用浮球阀时，不宜少于两个，且进水管标高应一致。当水箱采用水泵加压进水时，进水管不得设置自动水位控制阀，应设置据水箱水位自动控制水泵开、停的装置。

②出水管位于水箱的一侧，从距箱底150 mm处接出，连于室内给水干管上，出水管上应装阀门。水箱的进出水管宜分别设置，当进水管和出水管连在一起，共用一根管道时，出水管的水平出口管段上应装止回阀。

③溢流管从水箱顶部以下150 mm处接出，直径应为进水管直径的2倍，不得装阀门，并将管道接至泄水管（但不得与泄水管直接连接）。溢流管宜采用水平喇叭口集水，喇叭口下的垂直管段长度不宜小于4倍溢流管管径。

④泄水管上应装控制阀，并和溢流管相连接。

⑤信号管设置高度应和溢流管相同，型号一般为DN25，管路上不得设阀门，并将管路引至水泵房值班室内的污水盆上，以便随时发现水箱浮球阀设备失灵而能及时修理。当水泵与水箱采用连锁自动控制时，可不设信号管。

⑥水箱溢流管、泄水管不得与排水系统直接连接，溢流管出水口应设网罩，且溢流管上不得安装阀门。水箱进水管出流口淹没时，应设真空破坏装置。

⑦膨胀水箱一般安装在承重墙上的槽钢支架上，箱底和支架之间应垫上方木以防止滑动，箱底距地面高度应不小于400 mm。安装在不采暖房间时，箱体应保温，保温材料及厚度由设计确定。

⑧水箱安装的质量要求如下。

a.水箱的坐标允许偏差为15 mm。

b.水箱的标高允许偏差为±5 mm。

c.水箱垂直度每米允许偏差为1 mm。

d.所有和水箱连接的管道，均应装有可拆卸的法兰盘或活接头，以便检修。

膨胀水箱配管时，膨胀管、循环管和溢流管上均不得装设阀门，排污管上必须装设阀门。当装有检查管时，应将检查管引到洗手盆上，并在末端装设阀门。膨胀管应连接到系统的回水干管上（机械循环系统）或供水干管上（自然循环系统），不得连接在某一支路的回水干管上，该连接点即为系统的恒压点（或定压点）。循环管就近安装在回水干管上，但膨胀管和循环管连接点之间的距离应不小于2.0 m。溢流管和排污管应引至排水设备上。

（3）灌水试验。

各类水箱经加工制作或组装完成以后，均应进行灌水试验，以检查水箱接缝的严密性。试验的方法为先关闭水箱的出水管和泄水管，打开进水管，边放水边检查，灌满为止，然后静置24 h（装配式水箱为2～3 h）观察，以不渗不漏为合格。

（4）水箱的防腐处理。

由钢板焊接而成的水箱，经灌水试验合格后，应进行防腐处理，其方法为在水箱的内外刷两道防锈漆，若为露天安装的不保温水箱，还应在外表面刷银粉漆。
