自动喷水灭火系统在建筑设备施工中的应用
【摘要】：②消防水泵，同消火栓系统。喷头是自动喷水灭火系统中的关键部件，起着探测火灾、喷水灭火的作用。图5-16喷头自动喷水灭火系统的工作流程。a.自动喷水灭火系统的报警阀、作用阀、控制阀、延时器、水流指示器、水泵接合器等主要组件的规格、型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，应为经相关部门检测合格的产品，具有材料合格证和质量证明书，否则不准进入施工现场。
1.自动喷水灭火系统的组成和工作流程
（1）自动喷水灭火系统的组成。
①消防水池，是消防系统的水源，供消防水泵吸水。消防水池的有效容积必须满足火灾延续时间内的消防用水量要求。
②消防水泵，同消火栓系统。
③自喷管道，用于输送水流，布置在楼层的天花板上或顶棚内。
④报警阀，是控制水源、启动系统、启动水力警铃等报警装置的专用阀门。一般按用途和功能划分为湿式报警阀、干式报警阀和雨淋阀，如图5-14所示。
图5-14 报警阀

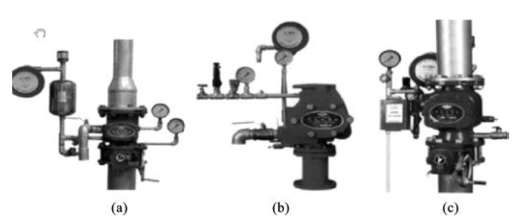

（a）湿式报警阀；（b）干式报警阀；（c）雨淋阀
⑤报警联动装置，用于报警和电气联动，包括以下配件。
a.水力警铃。当报警阀打开消防水源后，具有一定压力的水流冲动叶轮打击报警。水力警铃不得用电动报警装置代替。
b.压力开关。在水力警铃报警的同时，通过警铃管内水压的升高自动接通电触点，完成电动警铃报警，并向消防控制室传送电信号或启动消防水泵。
c.水流指示器。当某个喷头开启喷水时，水流指示器能监测到管道中的水流动，并产生电信号告知控制室该区域发生火灾，如图5-15所示。
图5-15 水流指示器

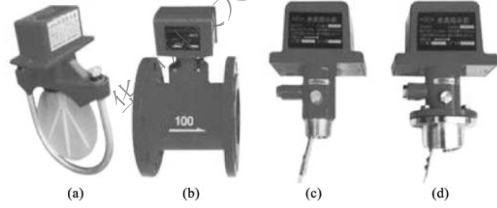

（a）马鞍型；（b）法兰型；（c）螺纹型；（d）焊接型
d.延时器。延时器用于防止由于水压波动引起报警阀开启而导致的误报。报警阀开启后，水流需经过30 s左右充满延迟器后方可冲打水力警铃。
e.信号阀。信号阀是用于防止阀门误关闭的装置。当阀门被误关闭25%（全开度的1/4）时，信号阀通过电信号装置输出被误关闭的信号到消防控制中心。水流指示器前宜设信号阀。
f.喷头。喷头是自动喷水灭火系统中的关键部件，起着探测火灾、喷水灭火的作用。喷头由喷头架、溅水盘、喷水口堵水支撑等组成。喷头按结构可分为闭式喷头和开式喷头，按用途分为开式洒水喷头、水幕喷头、喷雾喷头等，如图5-16所示。
g.消防水箱，同消火栓系统。
h.末端实验装置。末端实验装置是用于管道安装完毕后进行管道检验的实验装置，布置在最不利点喷头的末端。

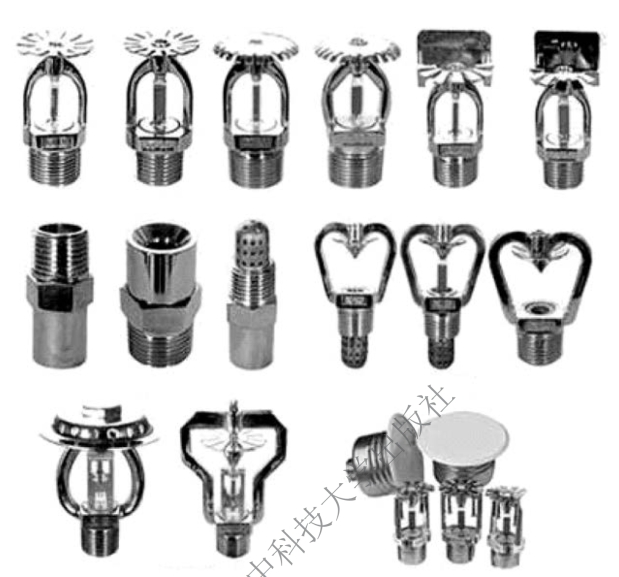

图5-16 喷头
（2）自动喷水灭火系统的工作流程。
自动喷水灭火系统的工作流程，如图5-17所示。

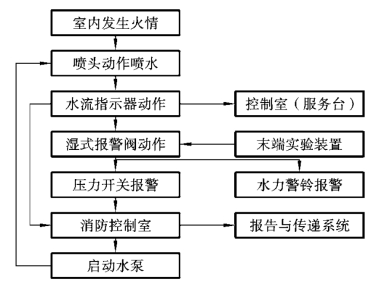

图5-17 自动喷水灭火系统的工作流程
2.自动喷水灭火系统安装
（1）施工准备。
①原材料、半成品的检验及验收。
a.自动喷水灭火系统的报警阀、作用阀、控制阀、延时器、水流指示器、水泵接合器等主要组件的规格、型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，应为经相关部门检测合格的产品，具有材料合格证和质量证明书，否则不准进入施工现场。
b.管材、管件的外观应符合下列要求：表面无裂纹、缩孔、夹渣、折叠和重皮；镀锌钢管内外表面的镀锌层完整，不得有镀锌层脱落、锈蚀现象；法兰密封面应完整光洁，不得有毛刺及径向沟槽。
c.喷头应符合下列要求：喷头的型号、规格应符合设计要求；喷头的商标、型号、公称动作温度、制造厂商及生产日期等标志齐全；喷头外观应无加工缺陷和机械损伤；喷头螺纹密封面应完整、光滑，不得有伤痕、毛刺，不得有缺丝或断丝的现象。
②主要工机具。
a.套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械。
b.套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具。
③作业条件。
a.施工现场已安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。
b.配合土建施工进度做好预留孔洞、管槽，稳栽各种型钢托、吊架，安装好预埋套管。
c.在进行管道施工前，要根据施工图纸及材料计划将需用的已经确认规格、型号、质量、数量的材料、设备运到现场。
d.主体结构已验收，现场已清理干净。
e.管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
f.安装管道所需要的操作架应由专业人员搭设完毕。
g.吊顶龙骨安装完，按吊顶材料厚度确定喷头的标高。封吊顶时，按喷头预留口位置在顶板上开孔，以便按建筑装修图确定的位置安装喷头。
（2）操作工艺。
①工艺流程。自动喷水灭火系统安装的主要工艺流程：安装准备、干管安装、立管安装、消防分层干支管安装、管道试压、管道冲洗、喷头等配件安装、系统通水调试。
②安装准备。
a.认真熟悉图纸，根据施工方案、施工技术、安全交底的具体措施选用材料、测量尺寸、绘制草图，进行预制加工。
b.核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置是否正确，如有问题应及时与设计人员研究解决，办理洽商手续。
c.检查预埋件和预留孔洞位置是否准确。
d.检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。
e.要安排合理的施工顺序，避免工种交叉作业形成干扰，影响施工。
f.在管网安装前，应校直管道，清除其内外杂物，安装中应随时注意清除已安装管道内部的杂物。
③干管安装。
a.喷洒管道一般要求使用镀锌管件（干管直径在100 mm以上，无镀锌管件时采用焊接法兰连接，试完压后做好标记，拆下来加工镀锌）。需要镀锌加工的管道应选用碳素钢管或无缝钢管，在镀锌加工前不允许刷油和污染管道。需要拆装镀锌的管道应先安排施工。
b.喷洒干管用法兰连接，每根配管长度不宜超过6 m，直管段可把几根管道连接在一起，使用倒链安装，但不宜过长。也可调直后进行编号，依次顺序吊装。吊装时，应先吊起管道一端，待稳定后再吊起另一端。
c.报警阀安装。报警阀应设在明显、易于操作的位置，距地高度宜为1 m左右。报警阀处的地面应有排水设施，环境温度不应低于5℃。报警阀应按产品说明书和设计要求组装。控制阀应有启闭指示装置，并使阀门处于常开状态。
④立管安装。
a.立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部的支架、吊架安装要牢固，防止立管下坠。
b.立管明装时，每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。
⑤消防分层干支管安装。
a.镀锌管安装时，切口加工要平齐，丝扣套要规整、光洁，不得有毛刺、断丝现象，缺丝不得超过全扣数的10%。镀锌管安装过程中还要注意不要损坏镀锌层。需要加工镀锌的管道在其他管道未安装前，试压、拆除、镀锌后进行二次安装。
b.不同管径的喷洒管道连接时，不宜采用补心，应采用异径管箍，弯头上不得用补心，应采用异径弯头，三通上最多用一个补心，四通上最多用两个补心。走廊吊顶内的管道安装与通风道的位置要协调好。
c.管道安装位置应符合设计要求，管道中心与梁、柱、顶棚等的最小距离应符合表5-13的规定。

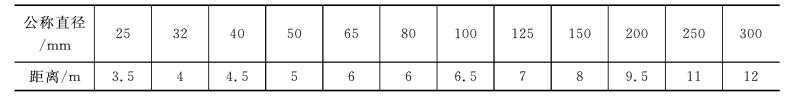

表5-13 管道中心与梁、柱、顶棚等的最小距离
d.管道的支、吊架安装应符合表5-14的要求。
表5-14 管道支、吊架的间距
e.相邻两喷头之间的管段上至少应设支（吊）架一个，当喷头间距小于1.8 m时，可隔段设置，但支（吊）架的间距不应大于3.6 m。
f.为了防止喷水时管道沿管线方向晃动，应在下列部位设防晃支架：配水管一般在中点设一个（管径不大于50 mm时可不设）；配水干管及支管的长度超过15 m，每15 m长度内最少设一个（管径不大于40 mm时可不设）；管径不大于50 mm的管道拐弯处（包括三通及四通位置）应设一个；应在竖管始端、终端设防晃支架，或用管卡固定，其安装位置为距地面或楼面1.5～1.8 m；水平干管穿越多层建筑应隔层设一个防晃支架。
g.管道的分支预留口在吊装前应先预制好，丝接的用三通定位预留口，焊接可在干管上开口，焊上熟铁管箍，调直后吊装。所有预留口均加好临时封堵。
h.管道法兰安装要垂直于管道，两片法兰连接螺栓要能够自由穿入，不得强力连接。
⑥喷头安装。
a.喷头安装应在系统管网试压、冲洗合格后进行。
b.安装喷头时不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。
c.喷头安装应使用专用扳手，严禁利用喷头的框架拧紧喷头；喷头的框架、溅水盘变形或释放原件损伤时应更换喷头，且应与原喷头规格、型号相同。
d.向上喷的喷洒头有条件的可与分支干管一起顺序安装好。其他管道安装完后不易操作的位置，也应先安装好向上喷的喷洒头。
⑦水流指示器安装。
水流指示器一般安装在每层的水平分支干管或某区域的分支干管上。水流指示器应水平立装，倾斜度不宜过大，保证叶片活动灵敏。水流指示器前后应保持5倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头方向一致。水流指示器适于在直径为50～150 mm的管道上安装。
⑧喷洒头支管安装。
喷洒头支管指吊顶型喷洒头末端的一段支管，这段管道不能与分支干管同时顺序安装完成，要与吊顶装修同步进行。吊顶龙骨装完，根据吊顶材料厚度定出喷洒头的预留口标高，按吊顶装修图确定喷洒头的坐标，使支管预留口做到位置准确。支管管径一律为25 mm，末端用25 mm×15 mm的异径管箍口，管箍口与吊顶装修层保持平齐，拉线安装。支管末端的弯头处100 mm以内应加卡件固定，防止喷头与吊顶接触不牢，上下错动。支管装完，预留口用丝堵拧紧，准备系统试压。
（3）质量标准。
①主控项目。
系统末端、每一分区系统末端或每一层系统末端应设置的末端试水装置应符合设计要求，如图5-18所示。
检验方法：实地实验检查。
②一般项目。
a.配水支管、配水管、配水干管处设置的支、吊架间距应符合表5-14的规定。
检验方法：尺量检查。
b.报警阀组的验收应符合下列要求：报警阀的各组件应符合产品质量要求；打开放水试验阀，测试流量、压力，应符合设计要求；水力警铃的设置位置应正确，测试时，水力警铃喷嘴处压力不应小于0.05 MPa，且距水力警铃3 m处警铃声音强不应小于70 dB；手动放水阀或电磁阀组动作应可靠；控制阀均应锁定在正常开的位置；与空气压缩机或火灾报警系统联动的程序，应符合设计要求。
检验方法：观察和尺量检查。

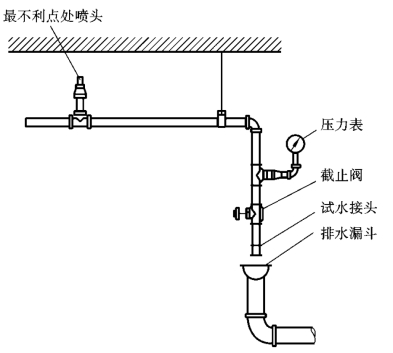

图5-18 末端试水装置
（4）需注意的质量问题。
①镀锌层被破坏：在被破坏处加刷防锈漆以防止锈蚀。
②立管不垂直或调直后未及时堵洞造成移位：立管施工过程中按要求调直并及时进行封堵。
③支架、托架、吊卡不牢固或安装位置不正确。在安装支架过程中严格按图纸及相关规定进行安装。
④阀门方向装反：根据水流方向安装好阀门。
⑤同一房间内几个卡子高度不一致：同一房间内的卡子安装高度应保持一致。
⑥安装过程中未加装临时封堵，造成堵塞：安装过程中对于外露管头要及时加以封堵。
⑦装修中造成污染，清理时造成裹浆：管道安装完后要及时采取可靠的保护措施（如用塑料布缠好），出现管道污染要及时清理干净。
（5）成品保护。
①喷淋系统施工完毕后，各部位的设备组件要有保护措施，防止碰动造成漏水，损坏装修成品。现浇混凝土墙板应配合结构施工预留孔洞。
②凡预留孔洞的，剔洞的直径不允许超过所穿过管件直径的1.5倍，避免结构受损。
③已安装的各种管道均须在规定位置安装，支架、托架、吊卡调直后及时堵洞，防止管道移位，影响质量。
④已安装的管道，在装修时要有防污染措施，以免造成大面积污损，影响质量。
⑤喷淋系统管道安装与土建及其他管道发生矛盾时，不得私自拆改，要经过设计人员修正，办理变更手续，妥善解决。
