室内非金属排水管道及附件安装教程

2023-09-01 理论教育版权反馈

【摘要】：①非金属排水管一般采用承插粘接连接方式。表5-10生活污水塑料管的坡度续表⑦用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通。③将支管初步水平吊起，涂抹胶黏剂，用力推入预留管口。

1.安装内容

室内非金属排水管道及附件安装内容：安装准备—预制加工—干管安装—立管安装—支管安装—附件安装—支架安装—通球试验—灌水试验—管道防结露。

2.安装要求

（1）安装准备。

①认真熟悉图纸，配合土建施工进度，做好预留预埋工作。

②按设计图纸画出施工草图，标注管路及管件的位置、管径、变径、预留洞、坡度、卡架位置等。

（2）预制加工。

①根据图纸要求并结合实际情况和测量尺寸绘制加工草图。

②根据实测小样图和各连接管件的尺寸量好管道长度，采用细齿锯、砂轮机进行配管和断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°～30°角，完成后应将残屑清除干净。

③支管及管件较多的部位应先进行预制加工，码放整齐，注意成品保护。

（3）干管安装。

①非金属排水管一般采用承插粘接连接方式。

②承插粘接方法。

将配好的管材与配件按表5-9的规定试插，使承口插入的深度符合要求，不得过紧或过松，同时还要测定管端插入承口的深度，并在其表面画出标记，使管端插入承口的深度符合表5-9的规定。

试插合格后，用干布将承插口需粘接部位的水分、灰尘全部擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹胶黏剂，先涂抹承门后涂抹插口，随即用力垂直插入，插入粘接时将插口转动90°，以利胶黏剂分布均匀，30 s至1 min即可粘接牢固。粘牢后立即将挤出的胶黏剂擦拭干净。多口粘连时应注意预留口方向。

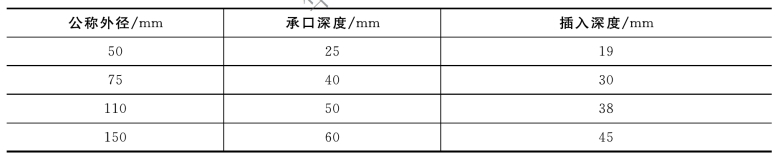

表5-9　管材插入的深度

pagenumber_ebook=107,pagenumber_book=97

③埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。

④采用托吊管安装时，应按设计坐标、标高、坡向做好托、吊架。

⑤施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。

⑥管道的坡度应符合设计要求，若设计无要求，可参照表5-10。

表5-10　生活污水塑料管的坡度

pagenumber_ebook=107,pagenumber_book=97

续表

pagenumber_ebook=108,pagenumber_book=98

⑦用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通。立管与排出管端部的连接，应采用2个45°弯头或曲率半径不小于4倍管径的90°弯头。

⑧通向室外的排水管，穿过墙壁或基础应采用45°三通和45°弯头连接，并应在垂直管段的顶部设置清扫口。

⑨埋地管穿越地下室的外墙时，应采用防水套管。

（4）立管安装。

①按设计坐标、标高要求校核预留孔洞，洞口尺寸可比管材外径大50～100 mm，不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台。

②清理已预留的伸缩节，将锁母拧下，取出橡胶圈，清理杂物。立管插入前应先计算插入长度，做好标记，然后涂上肥皂液，套上锁母及橡胶圈，将管端插入标记处锁紧锁母。

③安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止。合适后用U形抱卡紧固，找正找直，三通口中心符合要求，有防水要求的须安装止水环，保证止水环在孔洞中的位置，止水环可用成品或自制，即可堵洞，临时封堵各个管口。

④排水立管距墙面距离为100～120 mm，立管距灶边净距不得小于400 mm，与供暖管道的净距不得小于200 mm，且不得因热辐射使管外壁温度高于40℃。

⑤管道穿越楼板处为非固定支承点时，应加装金属或塑料套管，套管内径可比穿越管外径大两号，厕、厨间套管高出地面不得小于50 mm，居室为20 mm。

⑥排水塑料管与铸铁管连接时，宜采用专用配件。当采用水泥捻口连接时，应先将塑料管插入承口部分的外侧，用砂纸打毛或涂刷胶黏剂滚粘干燥的粗黄砂；插入后应用油麻丝填嵌均匀，用水泥捻口。

⑦地下埋设管道及出屋顶透气立管如不采用UPVC排水管件而采用下水铸铁管件，可采用水泥捻口。为防止渗漏，塑料管插接处用粗砂纸将塑料管横向打磨粗糙。

（5）支管安装。

①按设计坐标、标高要求，校核预留孔洞，孔洞的修整尺寸应大于管径40～50 mm。

②清理场地，按需要支搭操作平台。将预制好的支管按编号运至现场。清除各粘接部位及管道内的污物和水分。

③将支管初步水平吊起，涂抹胶黏剂，用力推入预留管口。

④连接卫生器具的短管一般伸出净地面10 mm，地漏甩口低于净地面5 mm。

⑤根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。

（6）附件安装。

①干管清扫口和检查口设置。

a.在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫装置。当污水管在楼板下悬吊敷设时，如清扫口设在上一层楼地面上，经常有人活动场所应使用铜制清扫口，污水管起点的清扫口和与管道相垂直的墙面距离不得小于200 mm；若污水管起点设置堵头代替清扫口，与墙面距离不得小于400 mm。

b.在转角小于135°的污水横管上，应设置地漏或清扫口。

c.污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。

d.横管的直线管段上设置的检查口（清扫口）之间的最大距离不宜大于表5-11的规定值。

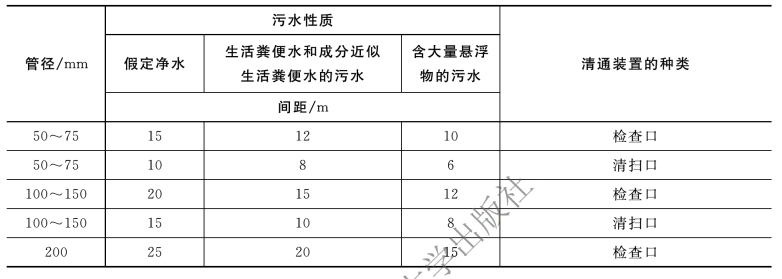

表5-11　检查口（清扫口）之间的最大距离

pagenumber_ebook=109,pagenumber_book=99

e.设置在吊顶内的横管，在其检查口或清扫口的位置应设检修门。

f.安装在地面上的清扫口顶面必须与净地面相平。

②伸缩节设置。

a.管端插入伸缩节处预留的间隙：夏季，5～10 mm；冬季，15～20 mm。

b.如立管连接件本身具有伸缩功能，可不再设伸缩节。

c.排水支管在楼板下方接入时，伸缩节应设置于水流汇合管件之下；排水支管在楼板上方接入时，伸缩节应设置于水流汇合管件之上；立管上无排水支管时，伸缩节可设置于任何部位；污水横支管超过2 m时，应设置伸缩节，但伸缩节最大间距不得超过4 m，横管上设置伸缩节应设于水流汇合管件的上游端。

d.当层高不大于4 m时，污水管和通气立管应每层设一伸缩节；当层高大于4 m时，应根据管道设计伸缩量和伸缩节最大允许伸缩量确定伸缩节设置。伸缩节设置应靠近水流汇合管件（如三通、四通）。同时，伸缩节承口端（有橡胶圈的一端）应逆水流方向，朝向管路的上流侧（伸缩节承口端内压橡胶圈的压圈外侧应涂胶黏剂与伸缩节粘接）。

e.立管在穿越楼层处固定时，在伸缩节处不得固定；在伸缩节固定时，立管穿越楼层处不得固定。

③高层建筑明敷管道阻火圈或防火套管的安装。

a.立管管径不小于110 mm时，在楼板贯穿部位应设置阻火圈或长度不小于500 mm的防火套管。

b.管径不小于110 mm的横支管与暗设立管相连时，墙体贯穿部位应设置阻火圈或长度不小于300 mm的防火套管，且防火套管的明露部分长度不宜小于200 mm。

c.横干管穿越防火分区隔墙时，管道穿越墙体的两侧应设置阻火圈或长度不小于500 mm的防火套管。

（7）支架安装。

①立管穿越楼板处可按固定支座设计；管道井内的立管固定支座，应支承在每层楼板处或井内设置的刚性平台和综合支架上。

②层高不大于4 m时，立管每层可设一个滑动支座；层高不小于4 m时，滑动支座间距不宜大于2 m。

③横管上设置伸缩节时，每个伸缩节应按要求设置固定支座。

④横管穿越承重墙处可按固定支架设计。

⑤固定支座的支架应用型钢制作，并锚固在墙或柱上；悬吊在楼板、梁或屋架下的横管的固定支座的吊架应用型钢制作，并锚固在承重结构上。

⑥悬吊在地下室的架空排出管，在立管底部肘管处应设置托、吊架，消除管内落水时的冲击影响。
