1.安装内容

室内金属排水管道及附件安装的内容：管道预制—排水干管托、吊架安装—排水干管安装—排水立管安装—排水支管安装—排水附件安装—通球试验—灌水试验—管道防结露—室内排水管道通水能力试验。

2.安装要求

（1）管道预制。

管道预制前，应先做好除锈和防腐处理。

①排水立管预制。

pagenumber_ebook=102,pagenumber_book=92

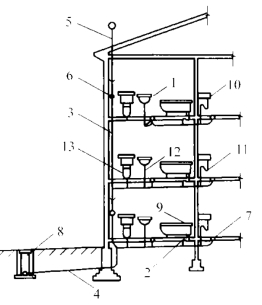

图5-4　室内排水系统示意图

1—卫生器具；2—横支管；3—立管；4—排出管；5—通气管；6—检查口；7—清扫口；8—检查井；9—浴盆；10—洗涤盆；11—存水弯；12—器具排水管；13—大便器

pagenumber_ebook=103,pagenumber_book=93

图5-5　检查口、清扫口、检查井示意图

（a）检查口；（b）清扫口；（c）（d）检查井

根据建筑设计层高及各层地面做法厚度，按照设计要求确定排水立管检查口及排水支管甩口标高中心线，绘制加工预制草图；一般立管检查口中心距建筑地面为1.1 m，排水支管甩口应保证支管坡度，使支管最末端承口距离楼板不小于100 mm；使用合格的管材进行下料，预制好的管段应做好编号，码放在平坦的场地，管段下面用方木垫实。应尽量增加立管的预制管段长度。

②排水横支管预制。

按照每个卫生器具的排水管中心到立管甩口及到排水横支管的垂直距离绘制大样图，然后根据实量尺寸结合大样图排列、配管。

③预制管段的养护。

捻好灰口的预制管段，应用湿麻绳缠绕灰口，浇水养护，保持湿润，常温下24～48 h后才能运至现场安装。

（2）排水干管托、吊架安装。

①排水干管在设备层安装，先根据设计图纸的要求将每根排水干管管道中心线弹到顶板上，然后安装托、吊架，吊架根部一般采用槽钢形式。

②排水管道支、吊架间距：横管不大于2 m，立管不大于3 m。楼层高度不大于4 m时，立管可安装1个固定件。

③高层排水立管与干管连接处应加设托架，并在首层安装立管卡子，高层建筑立管托架可隔层设置落地托架。

④支吊架应考虑受力情况，一般加设在三通、弯头或放在承口后，然后按照设计及施工规范要求的间距加设支、吊架。

（3）排水干管安装。

排水管道坡度应符合设计要求，设计无要求时应符合表5-8的规定。

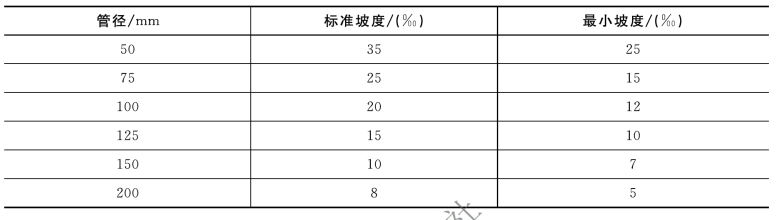

表5-8　铸铁排水管道的坡度

pagenumber_ebook=104,pagenumber_book=94

①将预制好的管段放到已经夯实的回填土上或管沟内，按照水流方向从排出位置向室内顺序排列，根据施工图纸的坐标、标高调整位置和坡度，加设临时支撑，并在承插口的位置挖好工作坑。

②在捻口之前，先将管段调直，各立管及首层卫生器具甩口找正，用麻钎把拧紧的青麻打进承口，一般为两圈半，将水灰比为1∶9的水泥捻口灰装在灰盘内，自下而上边填边捣，直到将灰口打满打实有回弹的感觉，灰口凹入承口边缘不大于2 mm。

③排水排出管安装时，先检查基础或外墙预埋防水套管尺寸、标高，将洞口清理干净，然后从墙边使用双45°弯头或弯曲半径不小于4倍管径的90°弯头，与室内排水管连接，再与室外排水管连接，伸出室外。

④排水排出管穿基础应预留好基础下沉量。

⑤管道铺设好后，按照首层地面标高将立管及卫生器具的连接短管接至规定高度，给预留的甩口做好临时封闭。

（4）排水立管安装。

①安装立管前，应先在顶层立管预留洞口吊线，找准立管中心位置，在每层地面上或墙面上安装立管支架。

②将预制好的管段移至现场，安装立管时，两人上下配合，一人在楼板上从预留洞中甩下绳头，下面一人用绳子将立管上部拴牢，然后两人配合将立管插入承口中，用支架将立管固定，然后进行接口的连接。高层建筑铸铁排水立管接口形式有两种（材质均为机制铸铁管）：W型无承口连接和A型柔性接口，其他建筑一般采用水泥捻口承插连接。

（5）排水支管安装。

①安装支管前，应先按照管道走向，支、吊架间距要求栽好吊架，并按照坡度要求量好吊杆尺寸，将预制好的管段套好吊环，把吊环、吊杆与螺栓连接牢固，将支管插入立管预留承口中，打麻、捻灰。

②在地面防水前应将卫生器具或排水配件的预留管安装到位，如果器具或配件的排水接口为螺纹接口，预留管可采用钢管。

（6）排水附件安装。

①地漏安装。

根据土建弹出的建筑标高线计算出地漏的安装高度，地漏箅子与周围5 mm内的装饰地面不得抹死。地漏水封高度应不小于50 mm，地漏扣碗及地漏内壁和箅子应刷防锈漆。

②清扫口安装。

a.在连接2个及2个以上大便器或1个以上卫生器具的排水横管时应设清扫口或地漏；排水管在楼板下悬吊敷设时，如将清扫口设在上一层的地面上，清扫口与墙面的垂直距离不小于200 mm；排水管起点安装堵头代替清扫口时，与墙面距离不小于400 mm。

b.排水横管直线管段超长应加设清扫口。

③检查口安装。

立管检查口应每隔一层设置1个，但在最低层和有卫生器具的最高层必须设置，如为两层建筑，可在底层设检查口；如有乙字管，则在乙字管上部设置检查口。暗装立管，在检查口处应安装检修门。

④透气帽安装。

a.经常有人逗留的屋面上透气帽应高出净屋面2 m，并设置防雷装置；非上人屋面应高出屋面300 mm，但必须大于本地区最大积雪厚度。

b.在透气帽周围4 m内有门窗时，透气帽应高出门窗顶600 mm或引向无门窗一侧。

（7）通球试验。

①立管、干管安装完后，必须做通球试验。

②根据立管直径选择可击碎小球，球径为管径的2/3，从立管顶端投入小球，并用小线系住小球，在干管检查口或室外排水口处观察，发现小球为合格。

③干管通球试验要求。从干管起始端投入塑料小球，并向干管内通水，在户外的第一个检查井处观察，发现小球流出为合格。

（8）灌水试验。

①试验时，先将排出管末端用气囊堵严，从管道最高点灌水，但灌水高度不能超过8m，对试验管段进行外观检查，若无渗漏则认为试验合格。灌水试验合格后，经建设单位有关人员验收，方可隐蔽或回填，回填土必须分层进行，每层0.15 m，埋地管道、设备层的管道隐蔽前必须做灌水试验。灌水高度不低于卫生器具的上边缘或地面高度，待满水15 min水面下降后，再灌满观察5 min，液面不降、管道接口无渗漏为合格。楼层管道可打开排水立管上的检查口，选用球胆充气作为塞子堵住检查口上端试验管段，分层进行试验，不渗、不漏为合格。

②埋地排水干管安装完毕后，应做好沥青防腐。防腐层从结构上分为三种：普通防腐层、加强防腐层和特加强防腐层。设计对埋地铸铁排水管道防腐无要求时，一般做普通防腐层即可。

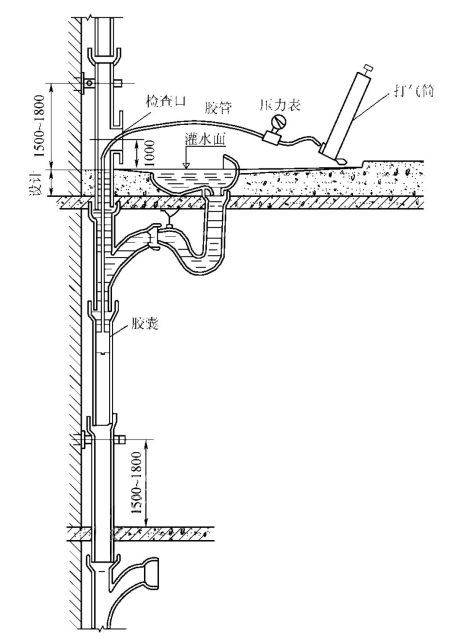

③暗装或铺设于垫层中及吊顶内的排水支管安装完毕后，在隐蔽之前应做灌水试验，高层建筑应分区、分段、再分层试验。试验时，打开立管检查口，测量好检查口至水平支管下皮的距离，在胶管上做好记号；将胶囊由检查口放入立管中，到达标记后向气囊中充气，当表压升到0.07 MPa时即可；向立管连接的第一个卫生器具内灌水，灌到器具边沿下5 mm处，15 min后再灌满观察5 min，液面不降为合格，如图5-6所示。

pagenumber_ebook=106,pagenumber_book=96

图5-6　灌水试验装置

（9）管道防结露。

管道安装、灌水试验完毕后，对于隐蔽在吊顶、管沟、管井内的排水管道应根据设计要求对管道进行防冻和防结露保温。

防结露保温适用于管井、吊顶内、门厅上方及公共卫生间内的排水横干、支管道等。

（10）室内排水管道通水能力试验。

工程结束验收应做系统通水能力试验。室内排水系统，将给水系统的配水点开放，检查各排水点是否畅通，接口处有无渗漏。畅通且不渗漏为合格。
