散热器是室内采暖系统的散热设备，热媒通过它向室内传递热量。散热器的种类很多，不同的散热器有不同的安装方法，现介绍较为常见的铸铁式散热器的安装。

1.安装内容

散热器的安装内容：散热器组对—散热器单组试压—支、托架安装—散热器安装。

2.具体要求

（1）散热器组对。

用钢丝刷对散热器进行除污，刷净口表面及对丝内外的铁锈。散热器14片以下用2个足片，15～24片用3个足片，组对时摆好第一片，拧上对丝一扣，套上耐热橡胶垫，将第二片反扣对准对丝，找正后扶住炉片，将对丝钥匙插入对丝内径，同时缓慢、均匀拧紧。

①根据散热器的片数和长度，选择圆钢直径和加工尺寸，切断后进行调直，两端收头套好螺纹，除锈后刷好防锈漆。

②组对后的散热器平直度允许偏差应符合表4-2的要求。

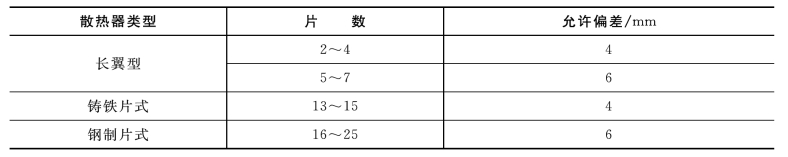

表4-2　组对后的散热器平直度允许偏差

pagenumber_ebook=76,pagenumber_book=66

（2）散热器单组试压。

①将散热器抬到试压台上，用管钳上好临时炉堵、临时补芯及放气门，连接试压泵。

②试压时打开进水阀门，向散热器内注水，同时打开放气门排净空气，待水满后关闭放气门。

③当设计无要求时，试验压力应为工作压力的1.5倍，且不小于0.6 MPa，关闭进水阀门，持续2～3 min，观察每个接口，不渗、不漏为合格。

④打开泄水阀门，拆掉临时堵头和临时补芯，泄净水后将散热器运到集中地点。

（3）支、托架安装。

①柱式带腿散热器固定卡安装。

15片以下的双数片散热器的固定卡位置，从地面到散热器总高的3/4处画水平线，画好与散热器中心线交点的印记，此后单数片向一侧错过半片厚度。16片以上者应设2个固定卡，高度仍为3/4的水平线上。从散热器两端各进去4～6片的地方栽入。柱式散热器托钩的布置如图4-6所示。散热器托钩形状及安装示意如图4-7所示。

pagenumber_ebook=77,pagenumber_book=67

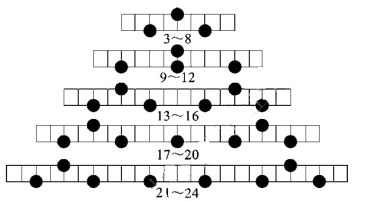

图4-6　柱式散热器托钩的布置示意图

pagenumber_ebook=77,pagenumber_book=67

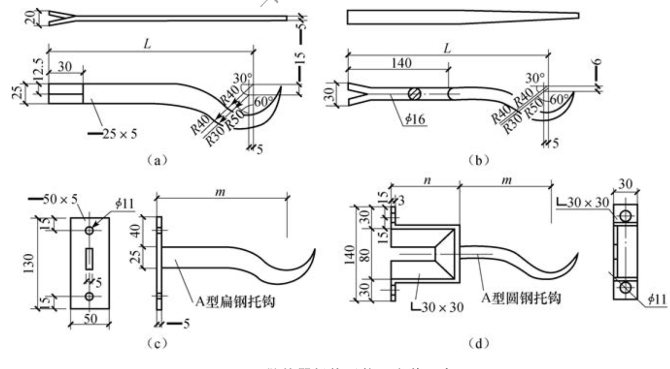

图4-7　散热器托钩形状及安装示意图

（a）A型扁钢托钩；（b）A型圆钢托钩；（c）B型扁钢托钩；（d）B型圆钢托钩

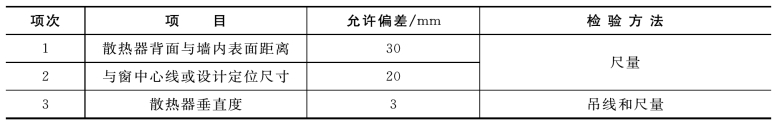

②挂装柱式散热器。

托钩高度按设计要求并从散热器距地高度上返45 mm画水平线。托钩水平位置采用画线尺来确定，画线尺横担上刻有散热器的刻度。画出托钩安装位置的中心线，为确定挂装散热器的固定卡高度，从托钩中心上返散热器总高的3/4画水平线，其位置和安装数量与带腿散热器相同。

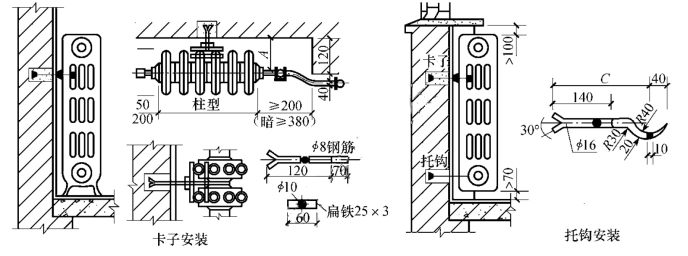

③当散热器挂在混凝土墙面上时，用錾子或冲击钻在墙上按画出的位置打孔洞。固定卡孔洞的深度不小于80 mm，托钩孔洞的深度不小于120 mm，现浇混凝土墙的深度为100 mm（如用膨胀螺栓应按胀栓的要求确定深度）。用水冲净洞内杂物，填入M20水泥砂浆到洞深的1/2时，将固定卡插入洞内塞紧，用画线尺放在托钩上，用水平尺找平、找正，填满砂浆、捣实抹平。当散热器挂在轻质隔板墙上时，用冲击钻穿透隔板墙，内置不小于φ12的圆钢，两端固定预埋铁，支、托架稳固于预埋铁上，固定牢固。散热器卡子安装和托钩安装如图4-8所示。

pagenumber_ebook=78,pagenumber_book=68
