1.弯管板冷弯

较简便的冷弯方法是弯管板煨弯（见图3-11）。弯管板可用厚度为30～40 mm、宽为250～300 mm、长为150 mm左右的硬质木板制成。板上按照需煨弯的管子外径开圆孔，煨弯时将管子插入孔中，加上套管作为杠杆，以人工施力压弯。这种方法适用于煨制管径较小和弯曲角不大的弯管，如连接散热器的支管。

pagenumber_ebook=64,pagenumber_book=54

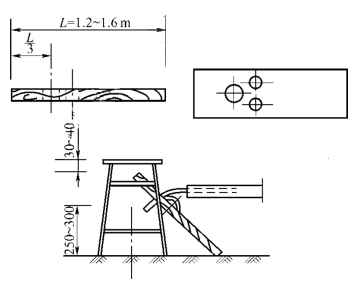

图3-11　弯管板手工煨弯

2.滚轮弯管器冷弯

图3-12所示是一种滚轮式弯管器，它由固定滚轮、活动滚轮、管子夹持器及杠杆组成。弯管时，将要弯曲的管子插入两滚轮之间，一端由夹持器固定，然后转动杠杆，使活动滚轮带动管子绕固定滚轮转动，管子被拉弯，达到需要的弯曲角度后停止转动杠杆。这种弯管器的缺点是每种滚轮只能弯曲一种管径的管子，需要准备多套滚轮，且使用时笨重费力，只能弯曲管径小于25 mm的管子。

3.小型液压弯管机

小型液压弯管机（见图3-13）以两个固定的导轮作为支点，两个导轮中间有一个弧形顶胎，顶胎通过顶棒与液压机连接。弯管时，将要弯曲的管段放入导轮和顶胎之间，采用手动油泵向液压机加压，液压机推动顶棒使管子受力弯曲。小型液压弯管机弯管范围为管径15～40 mm，适合施工现场安装采用。当以电动活塞泵代替人力驱动时，弯管管径可达125 mm。

pagenumber_ebook=65,pagenumber_book=55

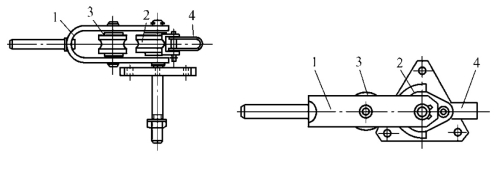

图3-12　滚轮式弯管器

1—杠杆；2—固定滚轮；3—活动滚轮；4—管子夹持器

pagenumber_ebook=65,pagenumber_book=55

图3-13　小型液压弯管机

（a）三脚架；（b）小车式
