建筑设备施工技术：管道切断及工具
【摘要】：在管道安装和维修中，要根据管路安装需要的尺寸、形状等现场条件对管道进行切断。此方式适用于现场切割量不大的小管径金属管道、塑料管道和橡胶管道的切割。图3-2滚刀切管器砂轮切管机切割。砂轮切管机切管是利用高速旋转的砂轮片与管壁接触摩擦切削，将管壁磨透切割。
在管道安装和维修中，要根据管路安装需要的尺寸、形状等现场条件对管道进行切断。
1.小型切管机切割
安装工程常用的小型切管机有钢锯、滚刀切管器和砂轮切管机等，它们的工作原理及操作方法如下。
（1）钢锯切割。
①手工钢锯切割。
图3-1 手工钢锯
钢锯由锯弓和锯条两部分构成（见图3-1）。锯弓前部可旋转、伸缩，方便锯条安装，后部的拉紧螺栓用于拉紧、固定锯条。锯条分细齿和粗齿两类，前者锯齿低、齿距小、进刀量小，与管子接触的锯齿多，不易卡齿，用于锯切材质较硬的薄壁金属管子；后者锯齿高、齿距大，适于锯切厚壁有色金属管道、塑料管道或一般管径的钢管。使用钢锯切割管子时，锯条平面必须始终保持与管子垂直，以保证断面平整。
手工钢锯切割的优点是设备简单，灵活方便，切口不收缩、不氧化。缺点是速度慢、费力、切口平正较难掌握。此方式适用于现场切割量不大的小管径金属管道、塑料管道和橡胶管道的切割。
②机械锯切割。
机械锯有两种，一种是装有高速锯条的往复锯弓锯床，可以切割直径小于220 mm的各种金属管和塑料管；另一种是圆盘式机械锯，锯齿间隙较大，适用于有色金属管和塑料管切割。
（2）滚刀切管器切割。

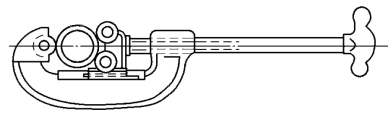

滚刀切管器（见图3-2）由滚刀、刀架和手柄组成，适用于切割管径小于100 mm的钢管。切管时，用压力钳将管子固定好，然后将切管器刀刃与管子切割线对齐，管子置于两个滚轮和一个滚刀之间，拧动手柄，使滚轮夹紧管子，然后进刀边沿管壁旋转，将管子切割。滚刀切管器切割钢管速度快，切口平正，但会产生缩口，必须用绞刀刮平缩口部分。
图3-2 滚刀切管器
（3）砂轮切管机切割。
砂轮切管机（见图3-3）切管是利用高速旋转的砂轮片与管壁接触摩擦切削，将管壁磨透切割。使用砂轮切管机时，要将管子夹紧，砂轮片要与管子保持垂直，开启切割机，等砂轮转速正常以后再将手柄下压，下压进刀不能用力过猛。砂轮切管机切管速度快、移动方便、省时省力，但噪声大、切口有毛刺。砂轮切管机能切割管径小于150 mm的管子，特别适合切割高压管和不锈钢管，也可用于切割角钢、圆钢等各种型钢。
（4）塑料管剪管刀。
塑料管或铝塑复合管等材质较软、管径较小的管子可采用专用的切管器或图3-4所示的剪管刀手工切割，管径较大的管子可采用钢锯切割或机械锯切割。
2.氧气-乙炔焰切割
图3-3 砂轮切管机
图3-4 塑料管剪管刀
氧气-乙炔焰切割是利用氧气和乙炔气混合燃烧产生的高温火焰加热管壁，烧至钢材呈黄红色（1100～1150℃），然后喷射高压氧气，使高温的金属在纯氧中燃烧生成金属氧化物熔渣，又被高压氧气吹开，割断管子。
氧气-乙炔焰切割有手工氧气-乙炔焰切割和机械氧气-乙炔焰切割机切割两种。
（1）手工氧气-乙炔焰切割。
手工氧气-乙炔焰切割的装置有氧气瓶或乙炔气瓶、乙炔发生器、割炬和橡胶管。
氧气瓶由合金钢或优质碳素钢制成，容积为38～40 L。满瓶氧气的压力为15 MPa，必须经压力调节器降压使用。
乙炔发生器是利用电石和水发生反应产生乙炔气的装置。工地上用得较多的是钟罩式乙炔发生器和滴水式乙炔发生器。为方便使用，也可设置集中式乙炔发生站，将乙炔气装入钢瓶，输送到各用气点使用。乙炔气瓶容积为5～6 L，工作压力为0.03 MPa，用碳素钢制成，使用时应竖直放置。

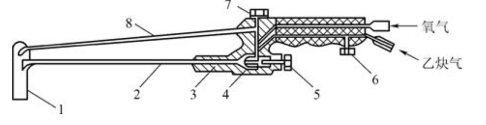

割炬由割嘴、混合气管、射吸管、喷嘴、预热氧气阀、乙炔阀和切割氧气阀等部件构成，如图3-5所示。其作用是一方面产生高温氧气-乙炔焰，熔化金属，另一方面吹出高压氧气，吹落金属氧化物。
图3-5 氧气-乙炔焰割炬
1—割嘴；2—混合气管；3—射吸管；4—喷嘴；5—预热氧气阀；6—乙炔阀；7—切割氧气阀；8—切割氧气管
（2）机械氧气-乙炔焰切割机切割。
固定式机械氧气-乙炔焰切割机由机架、割管传动机构、割枪架、承重小车和导轨等组成。工作原理是割枪架带动割枪做往复运动，传动机构带动被切割的管子旋转。机械氧气-乙炔焰切割机全部操作不用画线，只需调整割枪位置，切割过程自动完成。
氧气-乙炔焰切割操作方便、适用灵活，效率高、成本低，适用于各种管径的钢管、低合金管、铅管和各种型钢的切割。
3.大型机械切管机切割
大直径钢管除用氧气-乙炔焰切割外，还可以采用机械切割。如图3-6所示的切割坡口机由单相电动机、主体、传动齿轮装置、刀架等部分组成，能同时完成坡口加工，可以切割管径为75～600 mm的钢管。
图3-7所示为一种三角定位大管径切割机，这种切割机较为方便，适用于地下管道或长管道的切割（管道直径在600 mm以下，壁厚12～20 mm尤为适合）。
图3-6 切割坡口机
图3-7 大管径切割机
