法兰包括上下法兰片、垫圈及螺栓螺母三部分。从外形上，法兰分为圆形、方形、椭圆形等几种，分别用于不同截面形状的管道上，其中圆形法兰用得最多。

1.法兰类型

法兰一般由钢板加工而成，也有铸钢法兰和铸铁螺纹法兰。根据法兰与管子连接方式不同，法兰可分为平焊法兰、对焊法兰、松套法兰和螺纹法兰等几种（见图2-31）。

pagenumber_ebook=55,pagenumber_book=45

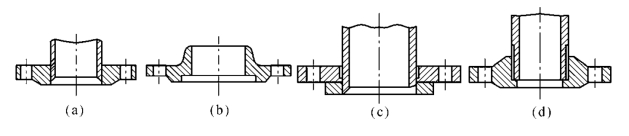

图2-31　常用法兰

（a）平焊法兰；（b）对焊法兰；（c）松套法兰；（d）螺纹法兰

（1）平焊法兰。

平焊法兰又称“搭焊法兰”，多用钢板制作，易于制造、成本低，应用广泛；但法兰刚度差，在温度和压力较高时易发生泄漏。一般用于公称压力不大于2.5 MPa，温度不高于300℃的中低压管道。

（2）对焊法兰。

对焊法兰由于法兰上有一小段锥形短管（管埠），所以又称“高颈法兰”。连接时管道与锥形短管对口焊接。对焊法兰多由铸钢或锻钢制造，刚度较大，在较高的压力和温度条件下（尤其在温度波动条件下）也能保证密封，适用于工作压力不大于20 MPa、温度为350～450℃的管道连接。

（3）松套法兰。

松套法兰又称“活动法兰”，法兰与管子不固定，而是活动地套在管子上。连接时靠法兰挤压管子的翻边部分，使其紧密结合，法兰不与介质接触。松套法兰多用于铜、铝等有色金属及不锈钢管道的连接。

（4）螺纹法兰。

螺纹法兰的法兰与管端采用螺纹连接，管道之间采用法兰连接。法兰不与介质接触，常用于高压管道或镀锌管道连接。螺纹法兰有钢制和铸铁两种。

2.法兰垫圈

为使法兰连接的接口严密、不渗不漏，必须加垫圈，法兰垫圈厚度一般为3～5 mm，垫圈材质根据管内流体介质的性质或同一介质在不同温度和压力的条件下的需求选用，常见的垫圈材料有橡胶板、石棉板、塑料板、软金属板等。管道工程中常用的垫圈材料见表2-42，其他新型材料应根据其性能及设计要求选用。

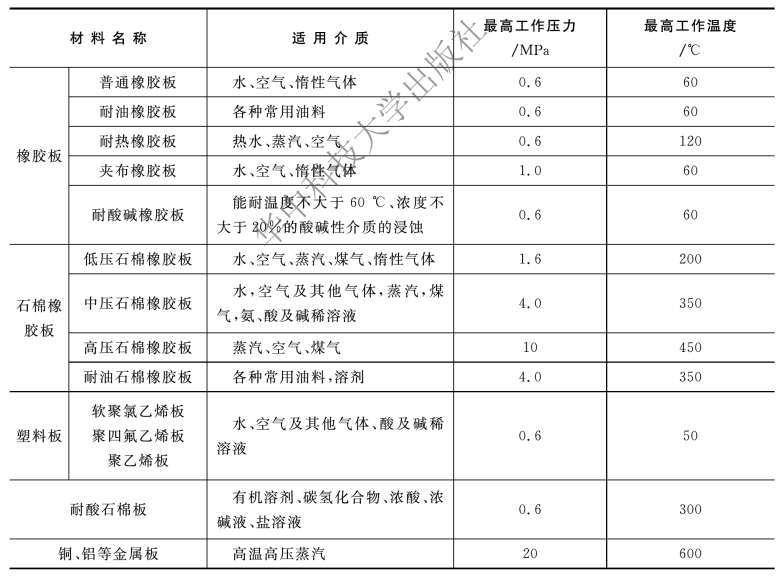

表2-42　法兰垫圈材料选用

pagenumber_ebook=56,pagenumber_book=46

法兰连接用的螺栓规格应符合标准，螺栓拧紧后露出的螺纹长度不应大于螺栓直径的一半。螺栓在使用前应刷防锈漆1遍或2遍，面漆与管道一致。安装时，螺栓的朝向应一致。
