建筑设备施工技术中的管道附件规格、连接方式及材料

2023-09-01 理论教育版权反馈

【摘要】：管子配件的内螺纹应端正、整齐、无断丝，壁厚均匀一致、无砂眼，外形规整。金属螺纹连接管件主要由可锻铸铁、黄铜或软钢制造而成。表2-17螺纹连接管件的规格组合单位：mm铸铁管管件。塑料管管件主要用于塑料管道的连接，其功能和形式与前述各种管件相同。但由于连接方式不同，塑料管管件可大致分为熔接、承插连接、粘接和螺纹连接四种。

1.金属螺纹连接管件

金属螺纹连接管件的材质要求密实坚固并有韧性，便于机械切削加工。管子配件的内螺纹应端正、整齐、无断丝，壁厚均匀一致、无砂眼，外形规整。金属螺纹连接管件主要由可锻铸铁、黄铜或软钢制造而成。

（1）螺纹连接件管件（见图2-2）。

pagenumber_ebook=26,pagenumber_book=16

图2-2　常用螺纹连接管件

（a）管箍；（b）对丝；（c）同径三通；（d）异径三通；（e）同径四通；（f）异径四通；（g）同径弯头；（h）异径弯头；（i）根母；（j）活接头；（k）法兰盘；（l）补心；（m）大小头；（n）丝堵；（o）管堵头

①管路延长连接用配件：管箍、外丝（内接头）。

②管路分支连接用配件：三通（丁字管）、四通（十字管）。

③管路转弯用配件：90°弯头、45°弯头。

④节点碰头连接用配件：根母（六方内丝）、活接头（由任）、带螺纹法兰盘。

⑤管子变径用配件：补心（内外丝）、异径管箍（大小头）。

⑥管子堵口用配件：丝堵、管堵头。

螺纹连接管件的规格和所对应的管子是一致的，都以公称尺寸标称。同一种配件有同径和异径之分，例如三通分为同径和异径两种。同径管件规格的标志可以用一个数值或三个数值表示，如规格为25的同径三通可以写为上25或⊥25×25×25。异径管件的规格通常要用两个管径数值表示，前一个数表示大管径，后一个数表示小管径。各种管件的规格组合见表2-17。

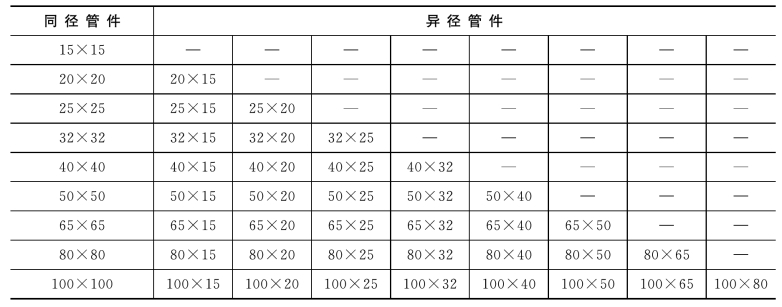

表2-17　螺纹连接管件的规格组合　单位：mm

pagenumber_ebook=27,pagenumber_book=17

（2）铸铁管管件。

pagenumber_ebook=27,pagenumber_book=17

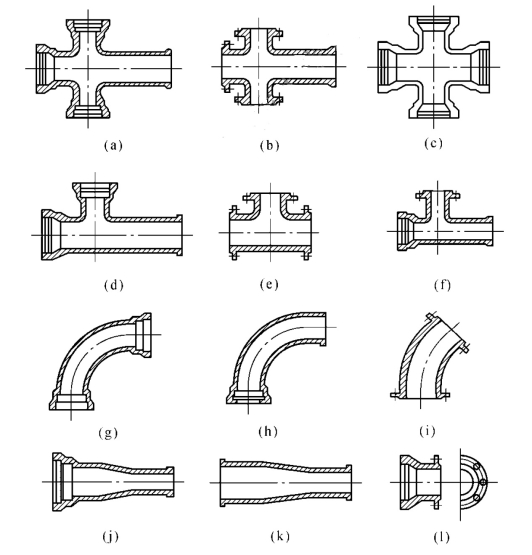

图2-3　给水铸铁管件

（a）三承十字管；（b）三盘十字管；（c）四承十字管；（d）双承丁字管；（e）三盘丁字管；（f）消火栓用管；
（g）90°双承弯管；（h）90°承插弯管；（i）45°双盘弯管；（j）承插渐缩管；（k）双插渐缩管；（l）承盘短管

铸铁管管件由灰铸铁制成，分为给水管件和排水管件。给水铸铁管件（见图2-3）管壁较厚，能承受一定的压力。连接形式有承插和法兰两种，主要用于给水系统和供热管网中。给水铸铁管件按照功能分为以下几类。

①转向连接：如90°弯头、45°弯头等。

②分支连接：如丁字管、十字管等。

③延长连接：如管子箍（套袖）。

④变径连接：如异径管（大小头）。

排水铸铁管件（见图2-4）管壁较薄，为无压自流管件，连接形式都是承插连接，主要用于排水系统。排水铸铁管件按照功能分为以下几类。

pagenumber_ebook=28,pagenumber_book=18

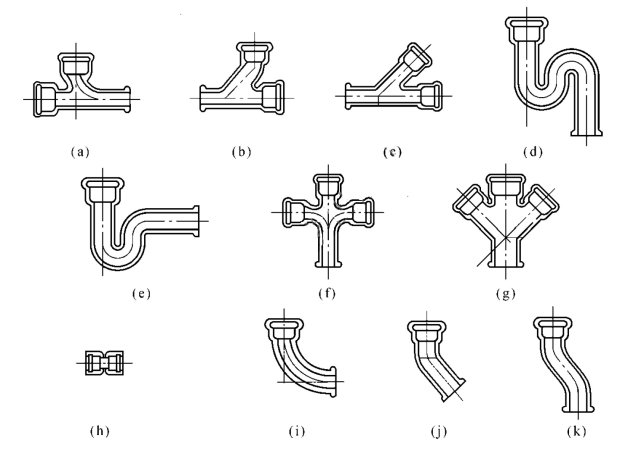

图2-4　排水铸铁管件

（a）T形三通；（b）TY形三通；（c）45°三通；（d）S形存水弯；（e）P形存水弯；（f）正四通；（g）斜四通；（h）管箍；（i）90°弯头；（j）45°弯头；（k）乙字弯

①转向连接：如90°弯头、45°弯头和乙字弯。

②分支连接：如T形三通和斜三通，正四通和斜四通。

③延长连接：如管子箍、异径接头。

④存水弯：如P形弯、S形弯。

2.非金属管件

（1）塑料管管件。

塑料管管件主要用于塑料管道的连接，其功能和形式与前述各种管件相同。但由于连接方式不同，塑料管管件可大致分为熔接、承插连接、粘接和螺纹连接四种。熔接一般用于PP-R给水及采暖管道的连接；承插连接多用于排水用陶土及水泥管道连接；粘接用于排水用PVC-U管道的连接；螺纹连接管件一般用于PE给水管道的连接，一般在内部有金属嵌件。

（2）挤压头连接管件。

挤压头连接管件内一般都设有卡环，管道插入管件内部后，通过拧紧管件上的紧固圈，将卡环顶进管道与管件间的空隙中，起到密封和紧固作用。
