建筑设备施工技术-管道和附件通用标准
【摘要】：公称尺寸是国家为保证管子和附件通用性和互换性而制定的通用标准，是对有缝钢管和螺纹连接管子附件的标称，又称“公称直径”“公称口径”，它的主要作用是将同一规格的管子和附件相互连接，使其具有普遍通用性。公称尺寸用DN表示。公称压力是管子及附件在标准状态下的强度标准，在选用管子时可直接作为比较的依据。表2-2碳素钢管和附件公称压力、试验压力与工作压力的关系
1.公称尺寸
公称尺寸是管道及其附件工程标准化的主要内容。公称尺寸是国家为保证管子和附件通用性和互换性而制定的通用标准，是对有缝钢管和螺纹连接管子附件的标称，又称“公称直径”“公称口径”，它的主要作用是将同一规格的管子和附件相互连接，使其具有普遍通用性。对于阀门等管子附件和内螺纹管子配件，公称尺寸等于其内径；对于有缝钢管，公称尺寸既不是管子内径，也不是管子外径，只是管子的名义直径。公称尺寸相同的管子外径相同，但因工作压力不同而选用不同的壁厚，所以其内径有可能不同。公称尺寸用DN表示。如DN100表示公称尺寸为100 mm的管子。无缝钢管用外径φ和壁厚δ表示，如φ155×4.5表示外径155 mm、壁厚4.5 mm的管子。我国现行的管子和管子附件的公称尺寸系列见表2-1。
表2-1 管子和管子附件的公称尺寸系列（GB/T 1047—2019）
2.公称压力、试验压力、工作压力
公称压力是管子和管子附件在介质温度（200℃）下所能承受的压力允许值，是强度方面的标准。公称压力用符号PN表示，符号后的数值表示公称压力值，如PN1.0表示公称压力为1 MPa。
试验压力是在常温下检验管子或管子附件机械强度和严密性的压力标准。试验压力一般情况下取1.5～2倍公称压力值，公称压力大时取下限，公称压力小时取上限。试验压力用符号Ps表示。
工作压力是指管子内有流体介质时实际可承受的压力。因为管材的机械强度会随着温度的提高而降低，所以当管子内介质的温度不同时，管子所能承受的压力也不同。工作压力用符号Pt表示，“t”为介质最高温度值1/10的整数值。例如P25表示管子在介质温度为250℃时的允许工作压力。
公称压力是管子及附件在标准状态下的强度标准，在选用管子时可直接作为比较的依据。大多数情况下，制品在标准状态下的耐压强度接近于常温下的耐压强度，公称压力十分接近常温下材料的耐压强度。一般情况下，可根据系统输送介质参数按公称压力直接选择管子及附件，无须进行强度计算。当介质工作温度超过200℃时，管子及附件会因温度升高引起强度降低，选用时应考虑管子及附件必须满足系统正常运行和试验压力的要求。碳素钢管和附件公称压力、试验压力、工作压力之间的关系见表2-2。

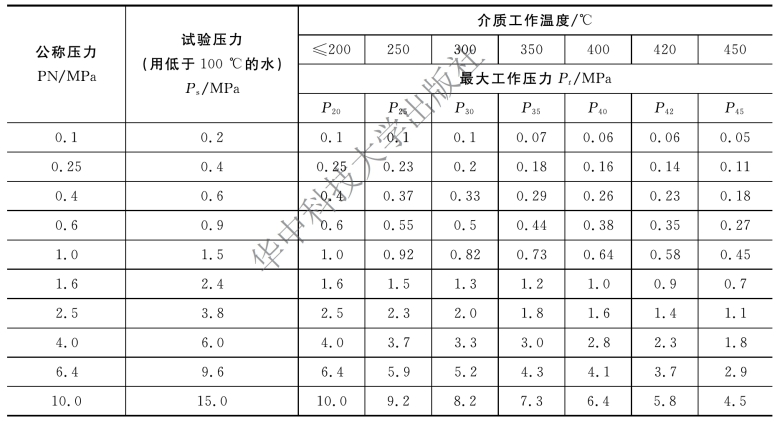

表2-2 碳素钢管和附件公称压力、试验压力与工作压力的关系
