水暖工技巧：管道吹洗详解

2023-09-01 理论教育版权反馈

【摘要】：2）吹洗带油管道时，应使用无油压缩空气或其他不含油的气体进行吹洗。应在临时管道吹洗干净后，再用于正式蒸汽管道的吹洗。暖管时，应检查管道的热位移，当有异常时，应及时进行处理。8）通往汽轮机或设计文件有规定的蒸汽管道，经蒸汽吹洗后应对吹洗靶板进行检验。最终验收的靶板应做好标志，并应妥善保管。脱脂前可根据工作介质、管材、管径、脏污情况制定管道的脱脂方案。

1.吹洗介质的选用

管道吹洗所用的介质有水、蒸汽、空气、氮气等。一般情况下，液体介质的管道用蒸气吹洗；气体介质的管道用空气或氮气吹洗。例如，水管道用水吹洗；压缩空气管道用空气吹洗；乙炔、煤气管道也用空气吹洗；氧气管道用无油空气或氮气吹洗。

2.吹洗的要求

（1）吹洗方法

吹洗方法是根据管道脏污程度来确定的。吹洗介质应有足够的流量，吹洗介质的压力不得超过设计压力，流速不低于工作流速。

（2）吹洗顺序

管道吹洗的顺序一般应按主管、支管、疏排管依次进行，脏液不得随便排放。

（3）保护仪表

吹洗前应将管道系统内的仪表加以保护，并将孔、喷嘴、滤网、节流阀及单流阀阀芯等拆除，妥善保管，待吹洗后复位。

吹洗时应设置禁区。

3.空气吹洗

1）空气吹洗宜利用大型空气压缩机或大型储气罐进行间断性吹洗。吹洗压力不得大于系统容器和管道的设计压力，吹洗流速不宜小于20m/s。

2）吹洗带油管道时，应使用无油压缩空气或其他不含油的气体进行吹洗。

3）空气吹洗时，应在排气口设置贴有白布或涂有白漆的木制靶板进行检验，吹洗5min后靶板上应无铁锈、尘土、水分及其他杂物。

4）当吹洗的系统容积大、管线长、口径大，并不宜用水吹洗时，可采取空气爆破法进行吹洗。爆破吹洗时，向系统充注的气体压力不得超过0.5MPa，并应采取相应的安全措施。

4.蒸汽吹洗

1）蒸汽管道吹洗前，管道系统的保温隔热工程应已完成。

2）为蒸汽吹洗安装的临时管道，应按正式蒸汽管道安装的技术要求进行施工，安装质量应符合规范的有关规定。应在临时管道吹洗干净后，再用于正式蒸汽管道的吹洗。

3）蒸汽管道应以大流量蒸汽进行吹洗，流速不应小于30m/s。

4）蒸汽吹洗前，应先进行暖管，并应及时疏水。暖管时，应检查管道的热位移，当有异常时，应及时进行处理。

5）蒸汽吹洗时，管道上及其附近不得放置易燃、易爆物品及其他杂物。

6）蒸汽吹洗应按加热、冷却、再加热的顺序循环进行。吹洗时宜采取每次吹洗一根和轮流吹洗的方法。

7）排放管应固定在室外，管口应倾斜朝上。排放管直径不应小于被吹洗管的直径。

8）通往汽轮机或设计文件有规定的蒸汽管道，经蒸汽吹洗后应对吹洗靶板进行检验。最终验收的靶板应做好标志，并应妥善保管。

5.脱脂

1）忌油管道系统，必须按设计要求进行脱脂处理。脱脂前可根据工作介质、管材、管径、脏污情况制定管道的脱脂方案。

2）有明显油迹和严重锈蚀的管子，应先用蒸汽吹洗、喷砂或其他方法清除油迹、铁锈，然后再进行脱脂。

3）管道脱脂可采用有机溶剂，具体选用见表6-7。选用的溶剂或配方须经鉴定合格后，才能使用。

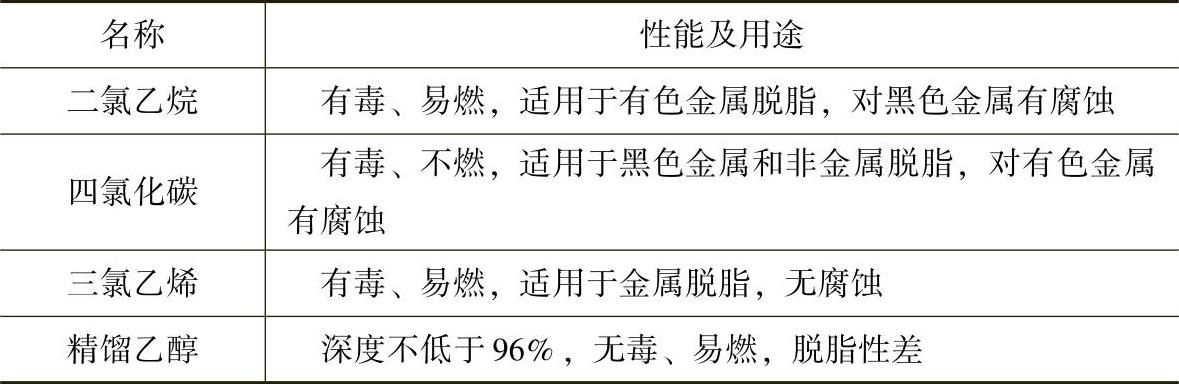

表6-7 脱脂溶剂性能及用途

4）脱脂方法

①管子内表面脱脂可将一端先用塞子堵死，灌入溶剂后，把另一端也堵塞，平放保持15min左右，并把管子滚动3～4次。也可将管子浸入盛有脱脂溶液的长槽内脱脂，最后将管内溶液倒出用排风机吹干或自然风干。

②金属管件应放在封闭容器的溶液中浸泡20min以上，非金属管件浸泡1.5～2h，取出后自然风干。

③石棉填料可在300℃温度下灼烧2～3min，脱脂后涂以石墨。

5）检查脱脂质量的方法及合格标准。用清洁干燥的白滤纸擦拭管道及附件内壁，纸上无油脂痕迹为合格。也可用紫外线灯照射，脱脂表面无紫蓝色荧光为合格。
