1.喷头安装

1）喷头安装应在管道系统试压合格并冲洗干净后进行，安装前已按建筑装修图确定位置，吊顶龙骨安装完毕，按吊顶材料的厚度确定喷头标高。封吊顶时，按喷头预留口的位置在吊顶板上开孔。系统管网试压、冲洗合格，管道涂装完成后即可安装喷头。各甩口位置应准确，甩口中心成排成线。安装在易受机械损伤处的喷头，应加设喷头防护罩。

2）喷头管径一律为25mm，末端用25mm×15mm的异径管箍连接喷头，管箍口应与吊顶装修平齐，可采用拉网格线的方式下料、安装。支管末端的弯头处100mm以内应加卡件固定，防止喷头与吊顶接触不牢，上下错动。支管安装完毕，管箍口须用螺塞拧紧封堵严密，准备系统试压。

3）使用专用扳手安装喷头，严禁使喷头的框架和溅水盘受力。若安装中发现喷头的框架或溅水盘变形，应立即用相同规格、型号的喷头更换。喷头安装时，不能对喷头进行拆装、改动，严禁给喷头加任何装饰性的涂层。填料宜采用聚四氟乙烯生料带，喷头的两翼方向应成排统一安装，走廊单排的喷头两翼应横向安装。护口盘要贴紧吊顶，人员能触及的部位应安装喷头防护罩。

4）吊顶上的喷头须在顶棚安装前安装，并做好隐蔽记录，特别是装修时要做好成品保护。吊顶下的喷头须等顶棚施工完毕后方可安装，安装时注意型号应使用正确。

5）吊顶下的喷头须配有可调式镀铬黄铜盖板，安装高度低于2.1m时，加保护套。

6）支、吊架的位置以不妨碍喷头的喷洒效果为原则。一般吊架距喷头应大于300mm，对圆钢吊架可以小到70mm，与末端喷头之间的距离不大于750mm。

7）为防止喷头喷水时管道产生大幅度晃动，干管、立管、支管末端均应加防晃固定支架。干管或分层干管可设在直管段中间，距主管及末端不宜超过12m。管道改变方向时，应增设防晃支架。防晃支架应能承受管道、零件、阀门及管内水的总质量和50%的水平方向推动力而不损坏或产生永久变形。立管要设两个方向的防晃固定支架。

8）当喷头溅水盘高于附近梁底或高于宽度小于1.2m的通风管道、排管、桥架腹面时，喷头溅水盘高于梁底、通风管道、排管、桥架腹面的最大垂直距离应符合《自动喷水灭火系统施工及验收规范》（GB50261—2005）的规定。

9）当梁、通风管道、排管、桥架的宽度大于1.2m时，增设的喷头应安装在其腹面以下部位。当喷头安装在不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离应符合表5-16、表5-17的规定（图5-31）。

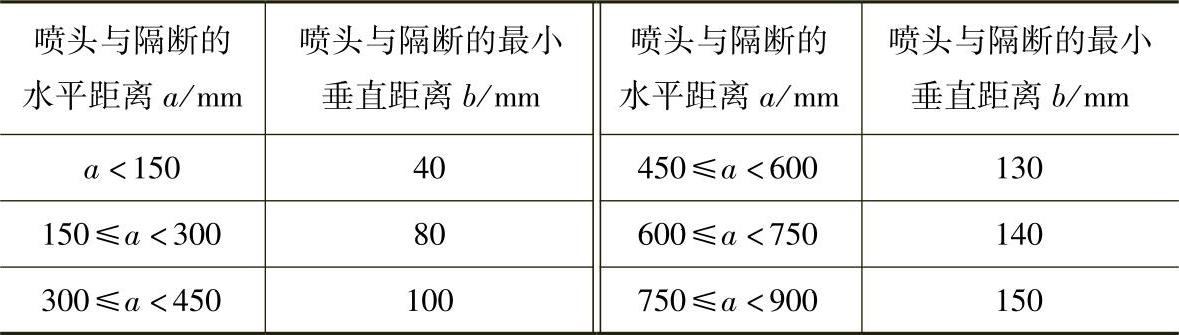

表5-16 喷头与隔断的水平距离和最小垂直距离（直立与下垂喷头）

表5-17 喷头与隔断的水平距离和最小垂直距离（大水滴喷头）

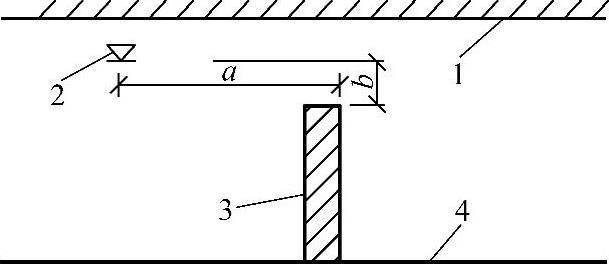

图5-31 喷头与隔断的距离

1—顶棚或屋顶 2—喷头 3—隔断 4—地面

2.组件安装

（1）报警阀组安装

1）报警阀应有商标、规格、型号及永久性标志，水力警铃的铃锤应转动灵活，无阻滞现象。

2）报警阀所在地面应有排水措施，环境温度不应低于5℃。报警阀组应设在明显、易于操作的位置，距地高度宜为1m左右。

3）报警阀组应按产品说明书和设计要求安装，控制阀应有启闭指示装置，阀门处于常开状态。

4）报警阀组安装前应逐个进行渗漏试验，试验压力为工作压力的2倍，试验时间为5min，阀瓣处应无渗漏。报警阀组的安装应先安装水源控制阀、报警阀，然后再进行报警阀组辅助管道的连接。

5）水源控制阀、报警阀与配水干管的连接，应使水流方向一致。

6）水力警铃应安装在相对空旷的地方。报警阀、水力警铃的排水应按照设计要求排放到指定地点。

（2）水流指示器安装

1）水流指示器应有清晰的铭牌、安全操作指示标志和产品说明书；还应有水流方向的永久性标志。除报警阀组控制的喷头只保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设水流指示器。仓库内顶板下喷头与货架内喷头应分别设置水流指示器。

2）水流指示器一般安装在每层的水平分支干管或某区域的分支干管上。水流指示器应安装在水平管道上侧，其动作方向应和水流方向一致；安装后的水流指示器，其桨片、膜片应动作灵活，不应与管壁发生碰擦。

3）水流指示器的规格、型号应符合设计要求，应在系统试压、冲洗合格后进行安装。

4）水流指示器前后应保持有5倍于安装管径的直线段，安装时注意水流方向与指示器的箭头一致。水流指示器适用于50～150mm的管道安装。

（3）节流装置安装

1）在高层消防系统中，为防止低层的喷头和消防栓流量过大，可采用减压孔板或节流管等装置均衡。

2）减压孔板应设置在直径不小于50mm的水平管段上，孔口直径不应小于安装管端直径的50%，孔板应安装在水流转弯处下游一侧的直管段上。

3）与弯管的距离不应小于设置管段直径的两倍，采用节流管时，其长度不宜小于1m。节流管直径按表5-18选用。

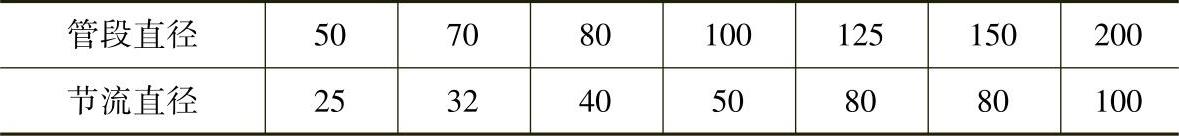

表5-18 节流管直径（单位：mm）

（4）水泵接合器安装

1）水泵接合器的规格应根据设计选定，其安装位置应有明显的标志，阀门位置应便于操作，接合器附近不得有障碍物。

2）安全阀应按系统的工作压力定压，防止消防车加压过高破坏室内管网及部件，接合器应安装泄水阀。

（5）报警阀配件安装

1）报警阀配件的安装应在交工前进行，延迟器安装在自动喷水灭火系统中的闭式喷头上，是防止误报警的设施。可按说明书及组装图安装，应装在报警阀与水力警铃之间的信号管上。与报警阀连接的管道应采用镀锌钢管。

2）排气阀的安装应在管网系统试压、冲洗合格后进行，排气阀应安装在配水干管的顶部、配水管的末端，且应确保无渗漏。

3）信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不应少于300mm。末端试水装置安装在系统管网末端或分区管网末端。

4）水力警铃应安装在公共通道或值班室的外墙上。水力警铃与报警阀的连接应采用镀锌管；管径为15mm时，其长度不应大于6m；管径为20mm时，其长度不应大于20m。

（6）信号阀安装

信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不应小于300mm。

（7）末端试水装置

1）每个报警阀组控制的最不利点喷头处，应设末端试水装置；其他防火分区、楼层的最不利点喷头处，均应设直径为25mm的试水阀。

2）末端试水装置应由试水阀、压力表及试水接头组成。试水接头出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数。末端试水装置的出水，应采取孔口出流的方式排入排水管道。
