1.集气罐

集气罐是由直径为100～250mm的短管制成，有立式、卧式之分，其构造如图5-26所示。集气罐的顶部设有DN15的放气管，管端装有自动排气阀门，就近接到污水盆或其他卫生设备处。在系统工作期间，手动集气罐应定期打开阀门将积聚在罐内的空气排出系统。若安装集气罐的空间尺寸允许，应尽量采用容量较大的立式集气罐。集气罐的安装位置在上拱式系统中应力管网的最高点，为了利于排气，应使供水干管的水流方向与空气气泡的浮升方向相一致，这就要求管道坡度与水流方向相反，否则设计时应注意使管道的水流速度小于气泡的浮升速度，以防气泡被水流卷走。

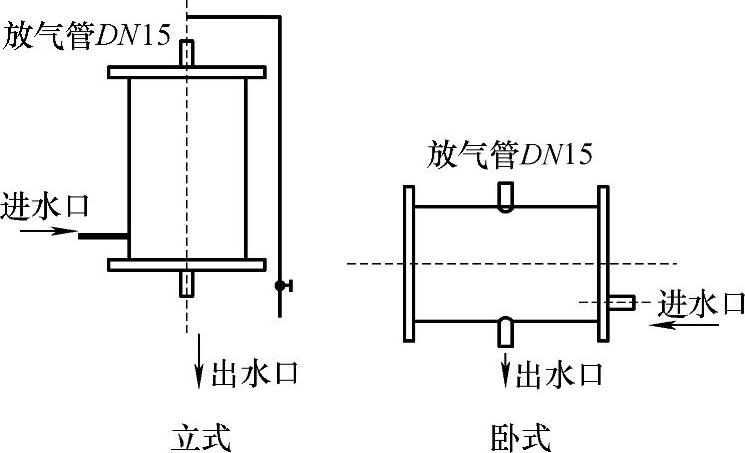

图5-26 集气罐示意图

1）集气罐一般安装于采暖房间内，否则应采取防冻措施。

2）安装时应有牢固的支架进行支撑，一般采用角钢栽埋于墙内作为横梁，再配以M12的U形螺栓进行固定。

3）集气罐在系统中与管配件保持5～6倍直径的距离，以防涡流影响空气的分流。

4）排气管一般采用DN15，也应设截止阀，其中心距地面的高度宜为1.8m。

膨胀水箱是用来储存热水采暖系统加热的膨胀水量，在自然循环上供下回式系统中，还起着排气的作用。膨胀水箱的另一个作用是恒定采暖系统的压力。

膨胀水箱一般采用碳钢板或不锈钢板制成，通常是圆形或者矩形。水箱上连有膨胀管、溢流管、信号管、排水管及循环管等管路。

1）膨胀水箱安装在系统最高点并高出集气罐顶300mm以上，安装时应平正，距离安装地面250mm以上。

2）在机械循环系统和自然循环系统中，循环管应接到系统定压点前的水平回水干管上（图5-27）；膨胀管与系统的连接点之间应保持1.5～3m的距离，这样可让少量热水能缓慢地通过循环管和膨胀管流过水箱，以防水箱里的水冻结，同时膨胀水箱要考虑保温。

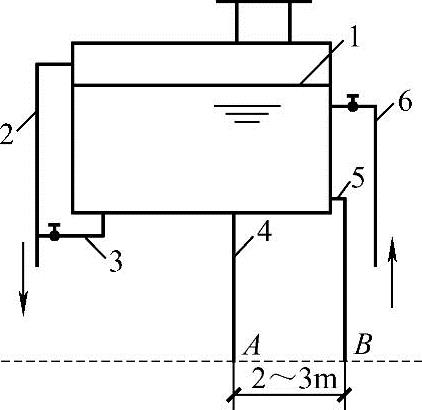

图5-27 膨胀水箱连接管示意图

1—膨胀水箱 2—溢流管 3—排污管 4—膨胀管 5—循环管 6—补水管

3）在膨胀管、循环管和溢流管上严禁安装阀门，以防止系统超压、水箱里的水冻结或水从水箱内溢出。

4）溢流管的管径应大于水箱的补水管管径。

5）排污管安装在靠近水箱溢流管的底部，出水箱后与溢流管相连，经过排水漏斗后接入污水系统。

6）膨胀水箱安装完毕，进行灌水试验，检查其强度及是否渗漏。

7）采暖系统冲水时，水位到达信号管的高度即可。

3.除污器

1）除污器一般设置在供暖系统用户引入口供水总管上、循环水泵的吸入管段上、热交换设备的进水管段上等位置。除污器安装如图5-28所示。

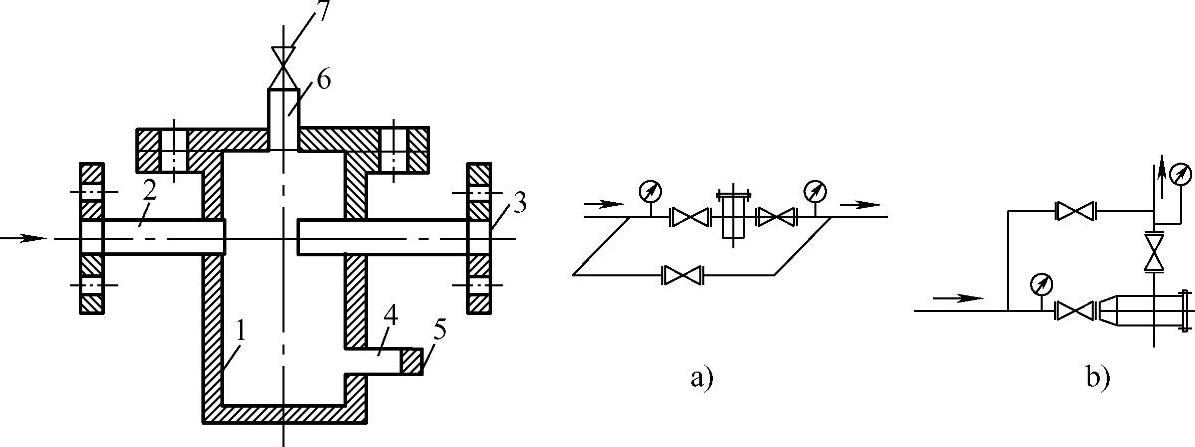

图5-28 除污器安装

a）直通式 b）角通式 1—筒体 2—进水管 3—出水管 4—排污管 5—排污螺塞 6—放气管 7—截止阀

2）除污器在安装以前应进行水压试验，合格后经防腐处理后方可安装。
