地板辐射采暖系统的安装技巧

2023-09-01 理论教育版权反馈

【摘要】：2）地板辐射供暖施工时的环境温度宜不低于5℃。3）地板辐射供暖施工前，应了解建筑物的结构，熟悉设计图样、施工方案及其他工种的配合措施。加热管出地面至分水器、集水器下部球阀接口之间的明装管段，外部应加装塑料套管。表5-15 低温热水地板辐射采暖系统安装的质量检验和验收

1.地板辐射采暖系统安装的一般规定

1）地板辐射采暖系统的安装，施工前应具备下列条件：

①设计图样及其他技术文件齐全。

②经批准的施工方案或施工组织设计，且已进行技术交底。

③施工力量和机具等齐备，能保证正常施工。

④施工现场、施工用水和用电、材料储放场地等临时设施，能满足施工需要。

2）地板辐射供暖施工时的环境温度宜不低于5℃。

3）地板辐射供暖施工前，应了解建筑物的结构，熟悉设计图样、施工方案及其他工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。

4）加热管安装前，应对材料的外观和接头的配合公差进行仔细检查，并清除管道和管件内外的污垢与杂物。

5）安装过程中，应防止油漆、沥青或其他化学溶剂污染塑料类管道。

6）管道系统安装间断或完毕的敞口处，应随时封堵。

2.加热管的敷设

1）按设计图样的要求进行放线并配管，同一通路的加热管应保持水平，如图5-22所示。

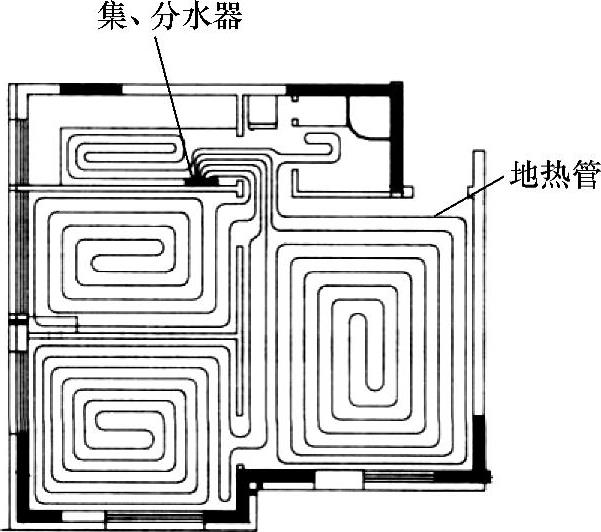

图5-22 加热管路平面布置图

2）加热管的弯曲半径，PB管和PE-X管不宜小于5倍的管外径，其他管材不宜小于6倍的管外径。

3）填充层内的加热管不应有接头。

4）采用专用工具断管，断口应平整，断口面应垂直于管轴线。

5）加热管应用固定卡子直接固定在铺有复合面层的绝热板上，用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上，或将加热管卡在铺设于绝热层表面的专用管架或管卡上。

6）加热管固定点的间距，直管段不应大于700mm，弯曲管段不应大于350mm。

7）施工验收后，发现加热管损坏，需要增设接头时，应先报建设单位或监理工程师，提出书面补救方案，经批准后方可实施。增设接头时，应根据加热管的材质，采用热熔或电熔插接式连接，或卡套式、卡压式铜制管接头连接，并应做好密封。铜管宜采用机械连接或焊接连接。无论采用何种接头，均应在竣工图上清晰表示，并记录归档。

8）地热管弯头两端宜设固定卡；加热管固定点的间距，直管段宜为0.5～0.7m，弯曲管段宜为0.2～0.3m。

9）在分水器、集水器附近，以及其他局部加热管排列比较密集的部位，当管间距小于100mm时，加热管外部应设置柔性套管等，如图5-23所示。

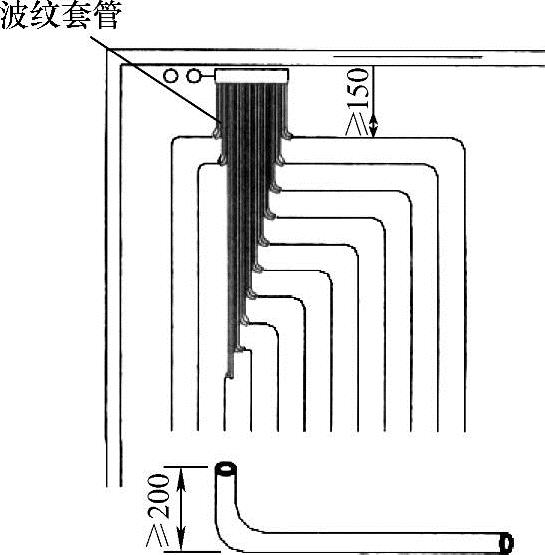

图5-23 分、集水器附近接管做法

10）加热管出地面至分水器、集水器连接处，弯管部分不宜露出地面装饰层。加热管出地面至分水器、集水器下部球阀接口之间的明装管段，外部应加装塑料套管。套管应高出装饰面150～200mm。

11）加热管与分水器、集水器连接，应采用卡套式、卡压式挤压夹紧连接；连接件材料宜为铜质；铜质连接件与PP-R或PP-B直接接触的表面必须镀镍。

12）加热管的环路布置不宜穿越填充层内的伸缩缝。必须穿越时，伸缩缝处应设长度不小于200mm的柔性套管，如图5-24所示。

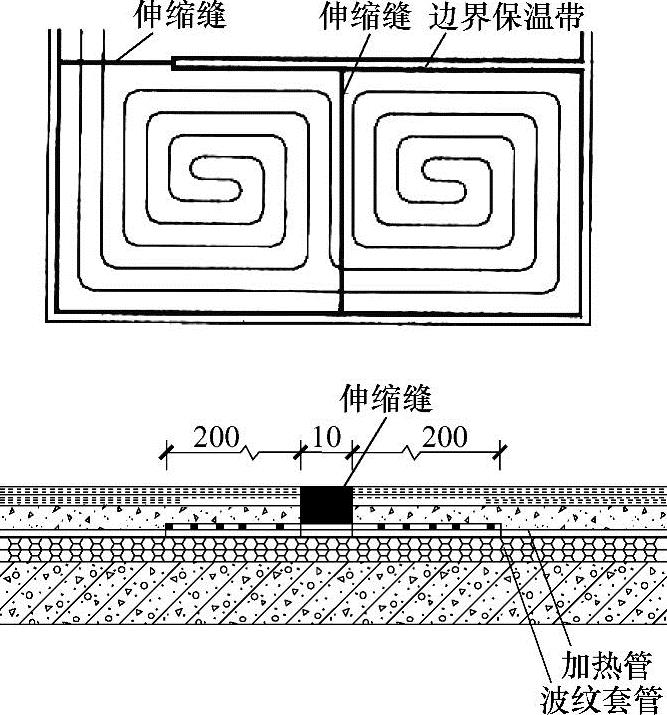

图5-24 加热管穿伸缩缝处做法

13）伸缩缝的设置应符合下列规定：

①在与内外墙、柱处等垂直构件交接处应留不间断的伸缩缝，伸缩缝填充材料应采用搭接连接，搭接宽度不应小于10mm；伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面绝热层的连接应紧密，伸缩缝的宽度不宜小于10mm。伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料。

②当地面面积超过30mm²或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝的宽度不应小于8mm。伸缩缝宜采用高发泡聚乙烯泡沫塑料或满填弹性膨胀膏。

③伸缩缝应从绝热层的上边缘做到填充层的上边缘。

3.分水器、集水器安装就位

1）分水器、集水器（图5-25）可在加热管敷设前安装，也可在敷设管道回填细石混凝土后与阀门、水表一起安装。安装必须平直、牢固，在细石混凝土回填前安装时，须做水压试验。

图5-25 分水器、集水器安装

2）当水平安装时，一般宜将分水器安装在上，集水器安装在下，中心距宜为200mm，且集水器中心距地面应不小于300mm。

3）当垂直安装时，分水器、集水器下端距地面应不小于150mm。

4.中间验收

地板辐射采暖系统，应根据工程施工特点进行中间验收。中间验收的过程：从加热管道敷设和热媒分水器、集水器装置安装完毕进行试压起至混凝土填充层养护期满再次进行试压止，由施工单位会同监理单位进行。

5.水压试验

1）浇捣混凝土填充层之前和混凝土填充层养护期满之后，应分别进行系统水压试验。水压试验应符合下列几点要求：

①水压试验之前，应对试压管道和构件采取安全有效的固定和养护措施。

②试验压力应为不小于系统静压加0.3MPa，但不得低于0.6MPa。

③冬季进行水压试验时，应采取可靠的防冻措施。

2）水压试验步骤：

①经分水器缓慢注水，同时将管道内的空气排出。

②充满水后，进行水密性检查。

③采用手动泵缓慢升压，升压时间不得少于15min。

④升压至规定试验压力后，停止加压1h，观察有无漏水现象。

⑤稳压1h后，补压至规定试验压力值，15min内的压力降不超过0.05MPa，无渗漏为合格。

6.调试

（1）系统调试条件

供、回水管全部水压试验完毕符合标准；管道上的阀门、过滤器、水表经检查确认安装的方向和位置均正确，阀门启闭灵活；水泵进、出口处的压力表、温度计安装完毕。

（2）系统调试

热源引进到机房，通过恒温罐及采暖水泵向系统管网供水。在调试阶段，系统供热温度的起始温度为25～30℃，并在此范围内运行24h，然后缓慢提升，每24h提升不超过5℃；在38℃恒定一段时间，随着室外温度不断降低再逐步升温，直至达到设计值，并调节每一通路水温达到正常范围。

7.竣工验收

1）竣工验收时，应具备下列材料：

①施工图、竣工图和设计变更文件。

②主要材料、制品和零件的检验合格证及出厂合格证。

③中间验收记录。

④试压和冲洗记录。

⑤工程质量检查评定记录。

⑥调试记录。

2）竣工验收标准。低温热水地板辐射采暖系统安装的质量检验和验收可参照表5-15执行。

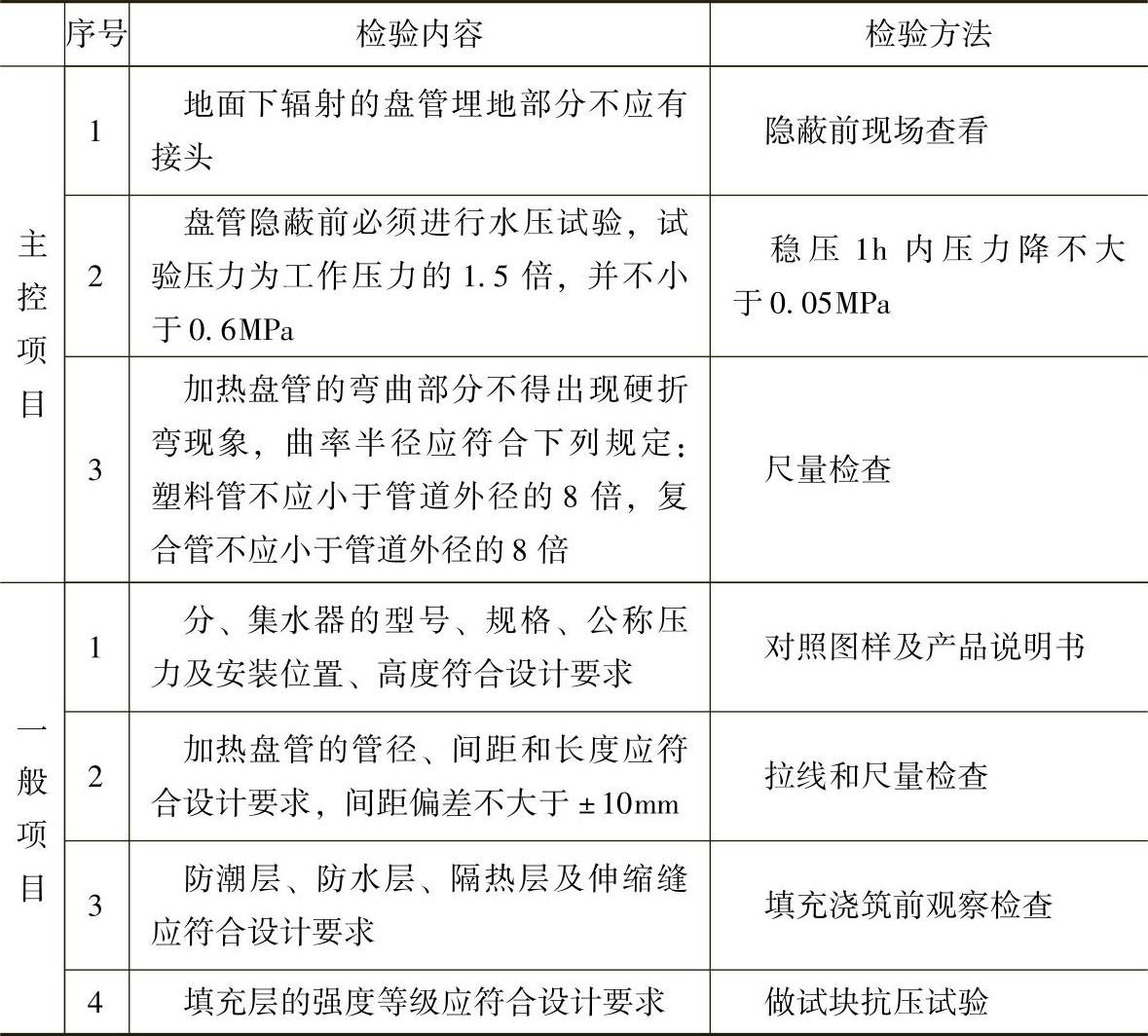

表5-15 低温热水地板辐射采暖系统安装的质量检验和验收
