1.热力入口

对于热水采暖系统，在热力入口的供、回水管上应设置阀门、温度计、压力表、除污器等，供水管和回水管之间设连通管，并设有阀门，如图5-18所示。

对于蒸汽采暖系统，当室外蒸汽压力高于室内蒸汽系统的工作压力时，应在热力入口的供汽管上设置减压阀、安全阀等。

2.干管的安装

采暖干管分为保温干管和非保温干管，安装必须明确。室内干管的定位是以建筑物纵、横轴线控制走向，预留孔洞尺寸见表5-14。在立面高度上，一般设计图上标注的标高为管中心的标高，根据管径、壁厚推算出支架的横梁面标高，以此控制干管的立面安装位置和坡度。

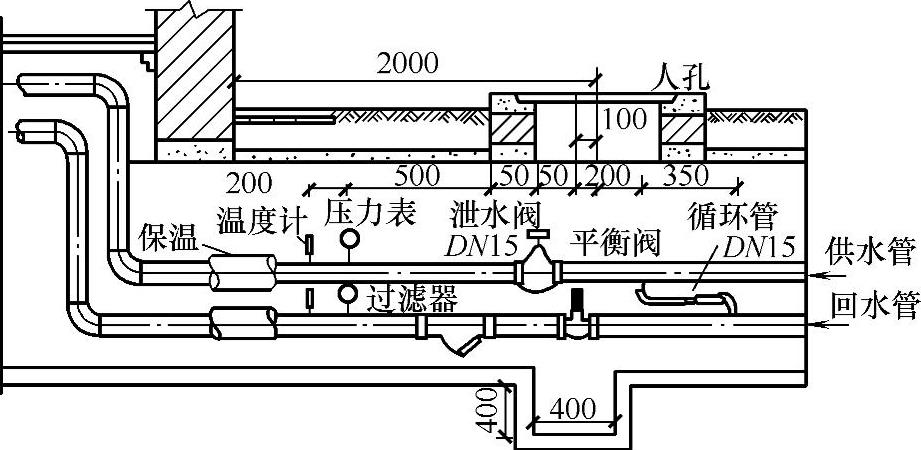

图5-18 热力入口

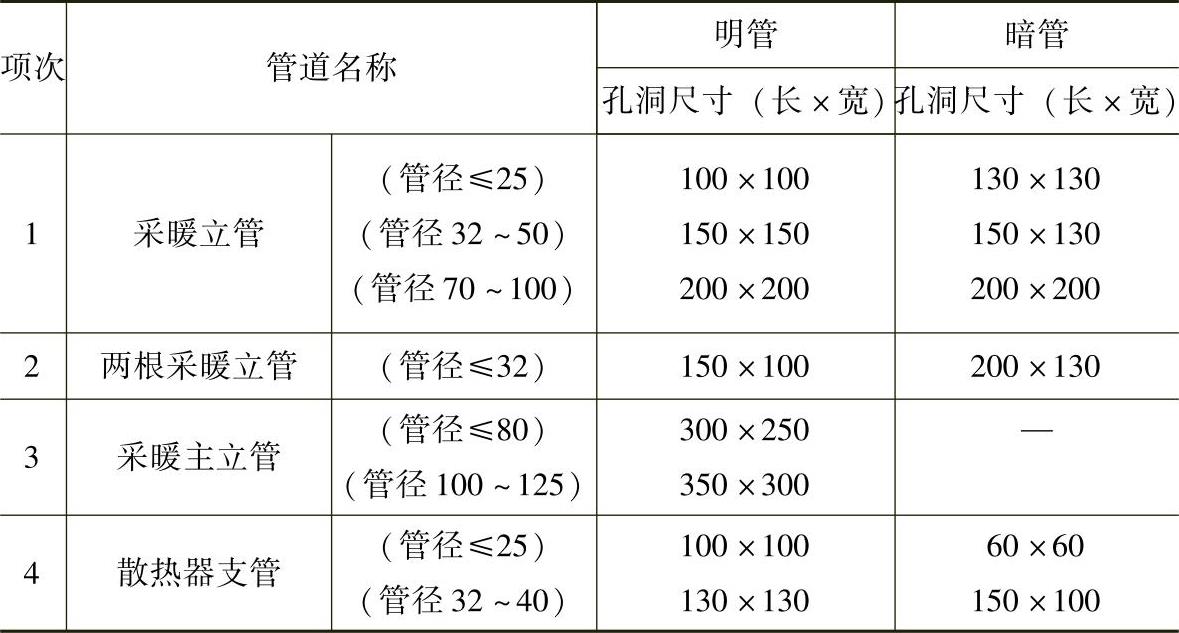

表5-14 预留孔洞尺寸（单位：mm）

1）定位放线及支架安装。根据施工图干管的位置、走向、标高和坡度，挂通管子安装的坡度线。如未留孔洞，应打通干管穿越的隔墙洞，弹出管子安装坡度线。在坡度线下方，按设计要求画出支架安装的剔洞位置。

2）管子上架与连接。在支架栽牢并达到设计强度后，即可将管子上架就位，通常干管安装应从进户管或分支路点开始。所有管口在上架前，均用角尺进行检测，以保证对口的平齐。采用焊接连接的干管，对口应不错口并留1.5～2.0mm间隙，定位焊后调直，最后焊死。焊接完成后即可校核管道坡度，无误后进行固定。采用螺纹连接的干管，在丝头处涂上铅油、缠好麻，一人在末端扶平管子，另一人在接口处把管对准螺纹，慢慢转动入扣，用管钳适当拧紧。装好支架U形卡，再安装下节管，以后照此进行连接。

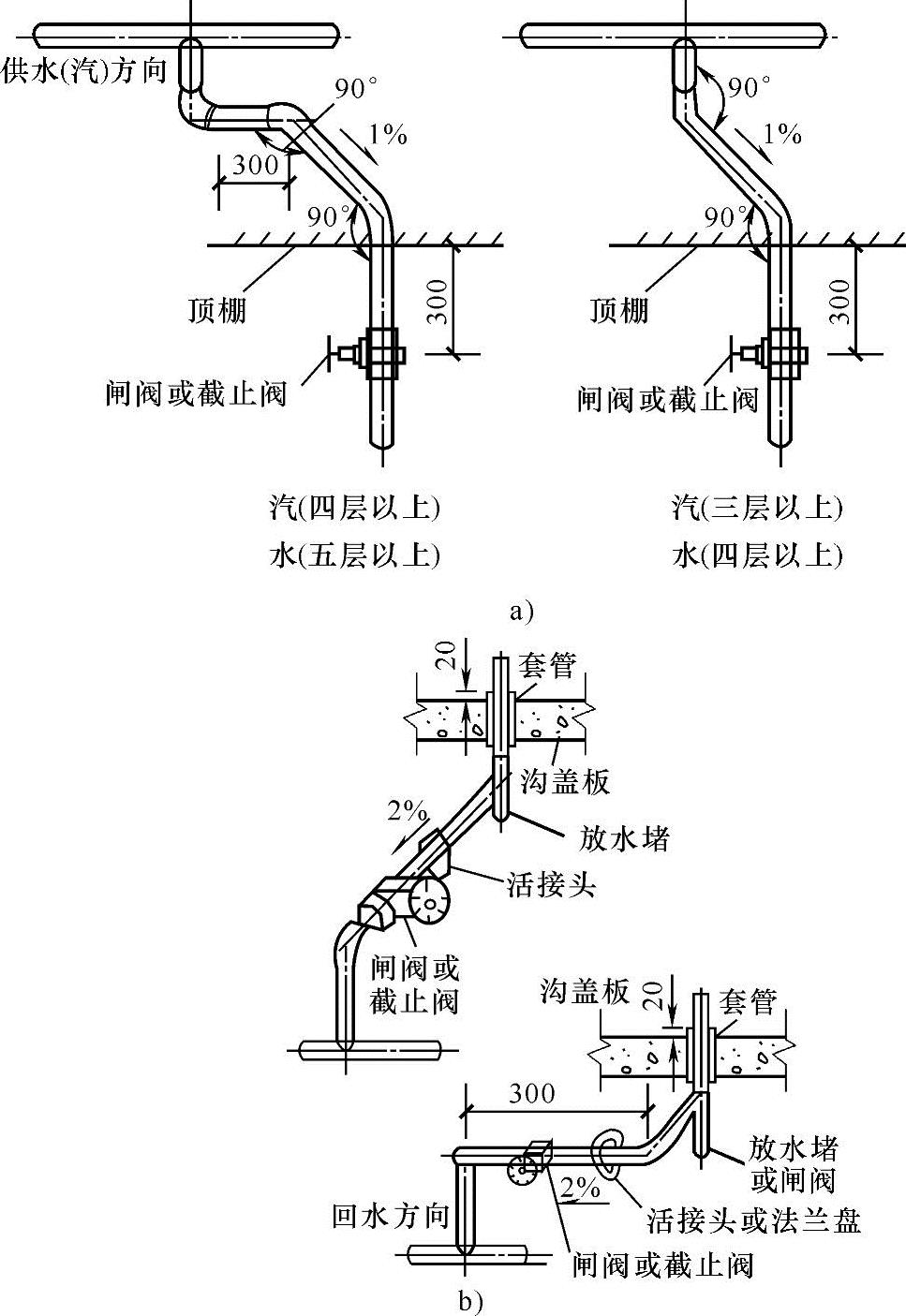

3）干管过墙安装分路做法，如图5-19所示。

4）分路阀门距分路点不宜过长。集气罐位于系统末端，进水口、出水口应开在偏下约为罐高的1/3处，其放风管应稳固。

图5-19 干管过墙安装分路做法

5）干管过门的安装方法，如图5-20所示。

6）管道安装后，检查标高、预留口等是否正确；然后调直，用水平尺将坡度调整合格，调整支架螺栓U形卡，最后焊牢固定支架的止动板。

7）放正各穿墙处的套管，封填管洞口，预留管口加好临时管堵。

8）敷设在管沟、屋顶、吊顶内的干管，不经水压试验合格，不得进行保温和覆盖。

图5-20 干管过门的安装方法

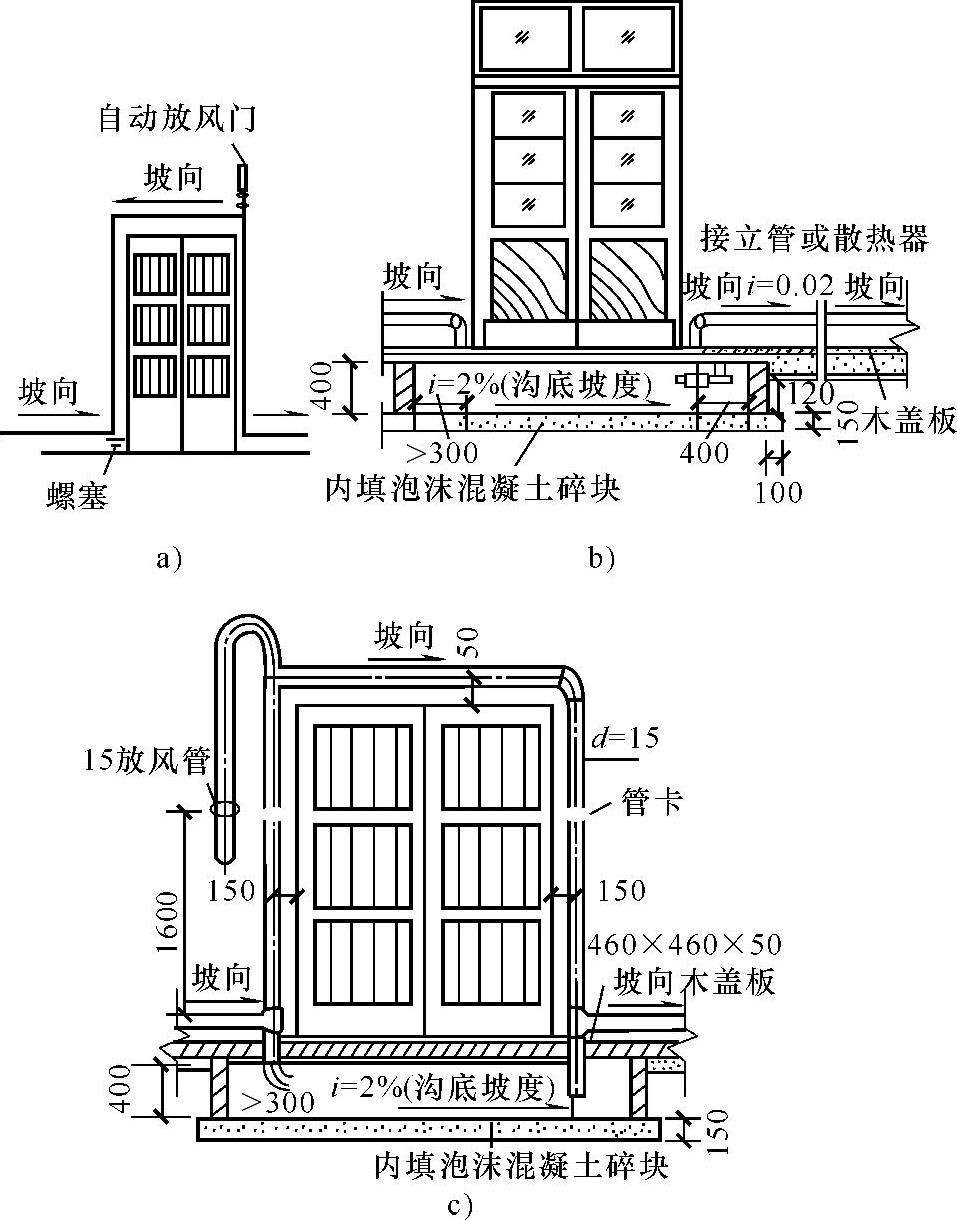

a）热水干管过门上安装 b）热水干管过门下安装 c）蒸汽干管过门安装

3.立管的安装

立管位置由设计确定，但距墙应保持最小净距，以利于安装操作。立管的安装步骤有如下几点：

1）校对各层预留孔洞的位置是否垂直，自顶层向底层吊通线，若未留预留孔洞，先打通各层楼板，吊线；再根据立管与墙面的净距，确定立管卡子的位置，剔眼，栽埋好管卡。

2）立管的预制与安装。所有立管均应在测量楼层管段长度后，采用楼层管段预制法进行施工，将预制好的管段按编号顺序运至安装位置。可从底层向顶层逐层（或由顶层向底层）连接预制管段。涂铅油、缠麻，对准管口转动入扣，用管钳适当拧紧，螺纹外露2～3扣，清除麻头。

每安装一层管段时，先穿入套管，对于无跨越管的单管串联式系统，应和散热器支管同时安装。

3）检查立管的每个预留口标高，方向、半圆弯等是否准确、平正。将预先栽好的管卡子松开，把管放入卡内拧紧螺栓，找好垂直度，扶正钢套管，填塞孔洞使其套管固定。

4）立管与干管连接的具体做法，如图5-21所示。可在干管上焊上短螺纹管头，以便于立管的螺纹连接。

立管一般明装，布置在外端端角及窗间墙处。立管距墙面的距离：立管的管卡当层高不大于5m时，每层须安1个，管卡距地面1.5～1.8m；层高大于5m时，每层不少于2个，两管匀称安装。

4.支管安装

散热器支管上一般都有乙字弯。安装时均应有坡度，以便排出散热器中的空气和放水。

当支管全长不大于500mm时，坡度值为5mm；大于500mm时，坡度值为10mm。当一根立管连接两根支管时，其中任一根超过500mm的，其坡度值均为10mm。当散热器支管长度大于1.5m时，应在支管处安装管卡或托钩。

安装步骤有如下几点：

图5-21 立管、干管的连接

a）干管与立管离墙不同的连接方法 b）地沟内立、干管连接方法

1）检查散热器的安装位置及立管预留口是否准确。量出支管尺寸，即散热器中心距墙与立管预留口中心距离之差。

2）配支管。按量出的支管尺寸，减去灯叉弯的尺寸，加工和调直管段，将灯叉弯两端头抹上铅油麻丝，装好活接头，连接散热器。

3）检查安装后的支管的坡度和距墙尺寸，复查立管及散热器有无移位。

上述管道系统全部安装之后，即可按规定进行系统试压、防腐、保温等施工。
