室外给水管道安装：水暖工从新手到高手

2023-09-01 理论教育版权反馈

【摘要】：可用塞尺插入承口检查对口间隙的大小，同时注意对中和对高程的要求。4）管道上的管件、阀门与管道安装同时进行，而消防栓、排气阀等附件在水压试验后再进行安装，各类井室在回填土前完成砌筑。水压试验合格后即可开始土方回填，应从管子两侧同时回填，每层的摊铺厚度为20～30cm，边回填边夯实；同时进行干密度测试，直至回填至地面。④检查安装机具是否配套齐全、良好。2）安装步骤①清理承、插管口，刷一层润滑剂。

1.承插式刚性接口

（1）普通铸铁管承插式石棉水泥接口

1）下管。在挖好沟槽后，经验槽合格即开始下管。下管方法有人工压绳法（图5-15）和机械下管法。

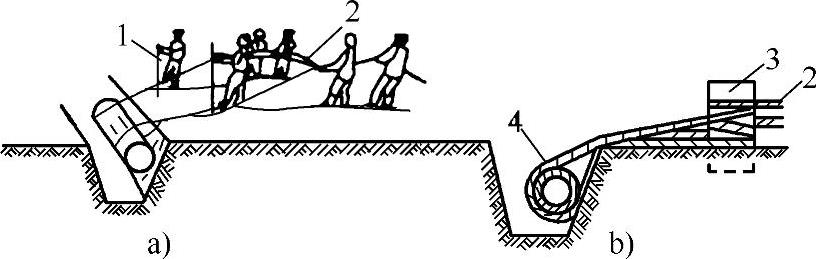

图5-15 人工压绳法

a）撬棍压绳法 b）集中下管法

1—s撬棍 2—下管大绳 3—埋立管 4—下管

2）对口。一般采用人工撬棍对口，听到顶撞声，而有回弹留有间隙，其间隙值见表5-13。可用塞尺插入承口检查对口间隙的大小，同时注意对中和对高程的要求。

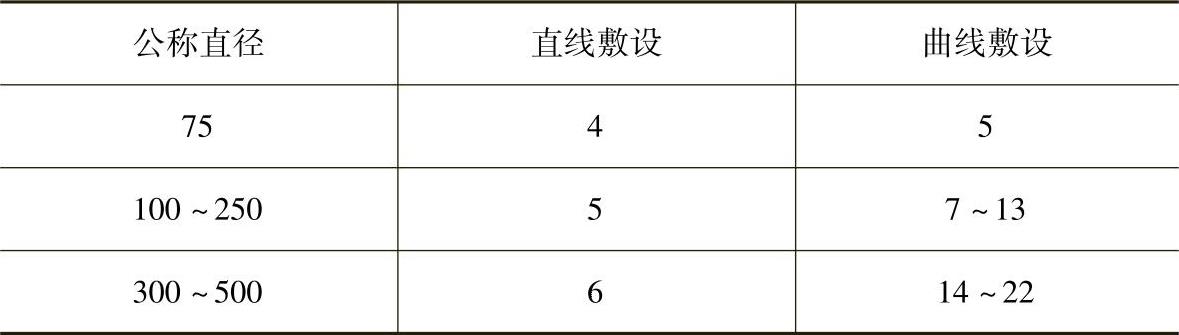

表5-13 承插铸铁管管口最大间隙（单位：mm）

3）打口和养护。打口前，先检查管子安装的位置和坡度是否符合设计要求，用铁牙将承口处的环形间隙找匀；再用麻錾打麻（或橡胶圈）至紧密状态，再分层填打石棉水泥灰，直至灰口凹进承口2mm左右为止；然后用湿土覆盖养护48h以上，可进行水压试验。

4）管道上的管件、阀门与管道安装同时进行，而消防栓、排气阀等附件在水压试验后再进行安装，各类井室在回填土前完成砌筑。

5）沟槽回填土。水压试验合格后即可开始土方回填，应从管子两侧同时回填，每层的摊铺厚度为20～30cm，边回填边夯实；同时进行干密度测试，直至回填至地面。

（2）承插铸铁管膨胀水泥砂浆接口

接口的密封填料采用膨胀水泥砂浆，可避免用锤打击石棉水泥灰的繁重体力劳动，只需分层填入膨胀水泥砂浆，分层捣实即可。

膨胀水泥砂浆配合比：膨胀水泥∶砂∶水=1∶1∶0.3。随用随拌，半小时内用完。

（3）青铅接口

内填油麻，外填青铅。在打好油麻后，将铅熔化，灌入承口内，凝固后卸下卡箍，用铅錾捻打，直至铅表面平滑。

2.承插式柔性接口

（1）承插式球墨铸铁管接口

1）准备工作

①检查管材有无损坏，承插口工作面的尺寸是否在允许范围内。

②将承插口工作面的飞边和污物清除干净。

③橡胶圈形体完整，表面无裂缝。

④检查安装机具是否配套齐全、良好。

2）安装步骤

①清理承、插管口，刷一层润滑剂。

②上胶圈，把胶圈上到承口槽内，用手轻压一遍，使其均匀地卡在槽内。

③将插口中心对准承口中心，安装好手拉葫芦，均匀地使插口推入承口内，如图5-16所示。

图5-16 插口推入承口示意图

（2）预应力钢筋混凝土管接口

一般管径在400mm以上，采用承插式接口、橡胶圈密封材料。其安装方法基本与球墨铸铁相同，其接口大样如图5-17所示。

顶推方法可采用千斤顶法、手拉葫芦法等。

图5-17 预应力钢筋混凝土管口大样
