1.沟槽断面形式

常用的沟槽断面形式有直槽、梯形槽、混合槽及联合槽等，如图5-13所示。

图5-13 沟槽断面形式

a）直槽 b）梯形槽 c）混合槽 d）联合槽

开槽断面形式的选择依据管径大小、埋深、土质和施工条件等因素确定。

2.沟槽断面尺寸的确定

1）管道沟槽底部的开挖宽度可按下式确定

B=D₀+2（b₁+b₂+b₃）

式中 B———管道沟槽底部的开挖宽度（mm）；

D₀———管道结构的外缘宽度（mm）；

b₁———管道一侧的工作面宽度（mm），可按表5-10

选用；

b₂———有支撑要求时管道一侧的支撑厚度，取

150～200mm；

b₃———现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚

度（mm）。

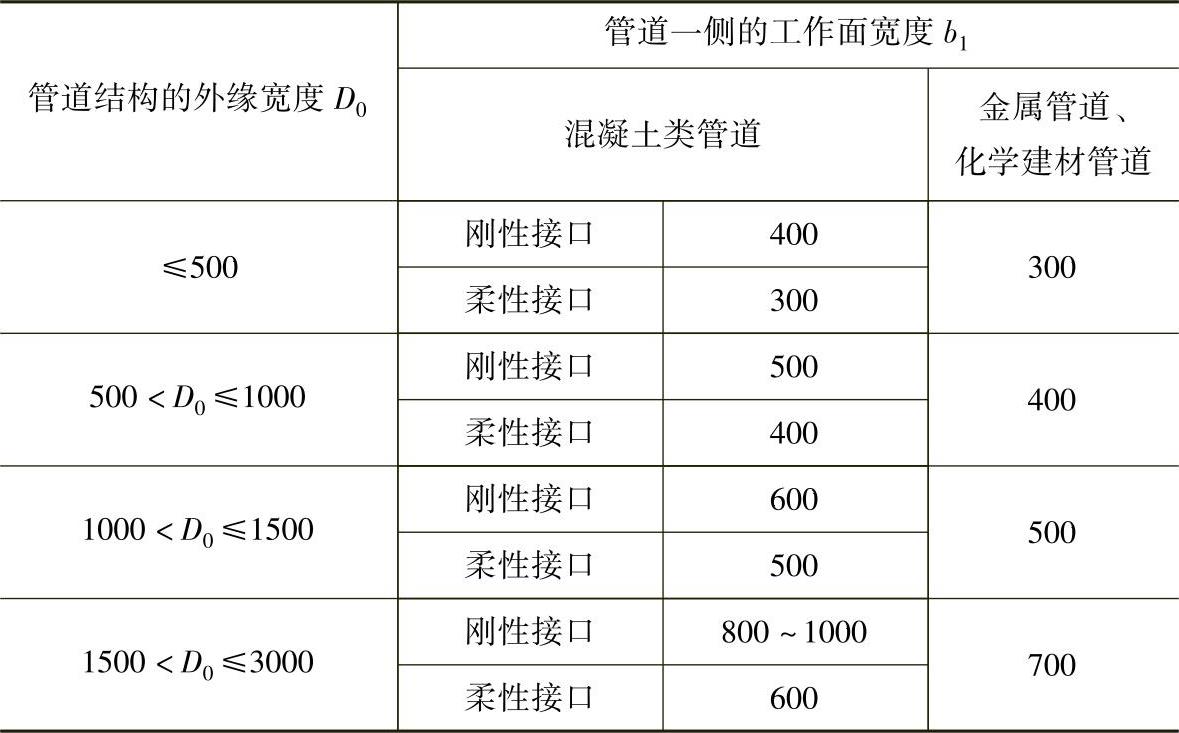

表5-10 管道一侧的工作面宽度

2）地质条件良好、土质均匀，地下水位低于沟底高程，且边坡不加支撑时，沟槽深度符合表5-11要求的，可不设边坡。

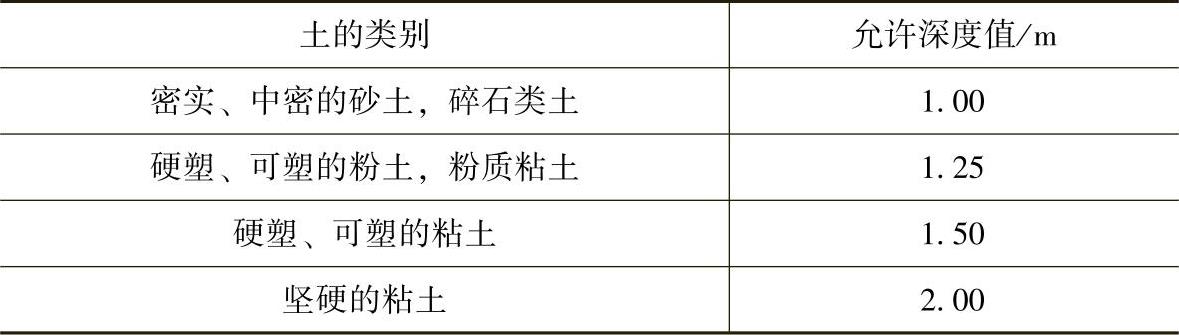

表5-11 沟槽不设边坡的允许深度

沟槽深度超过表5-11数值，且槽深在5m以内，不加支撑的沟槽边坡坡度可参照表5-12。

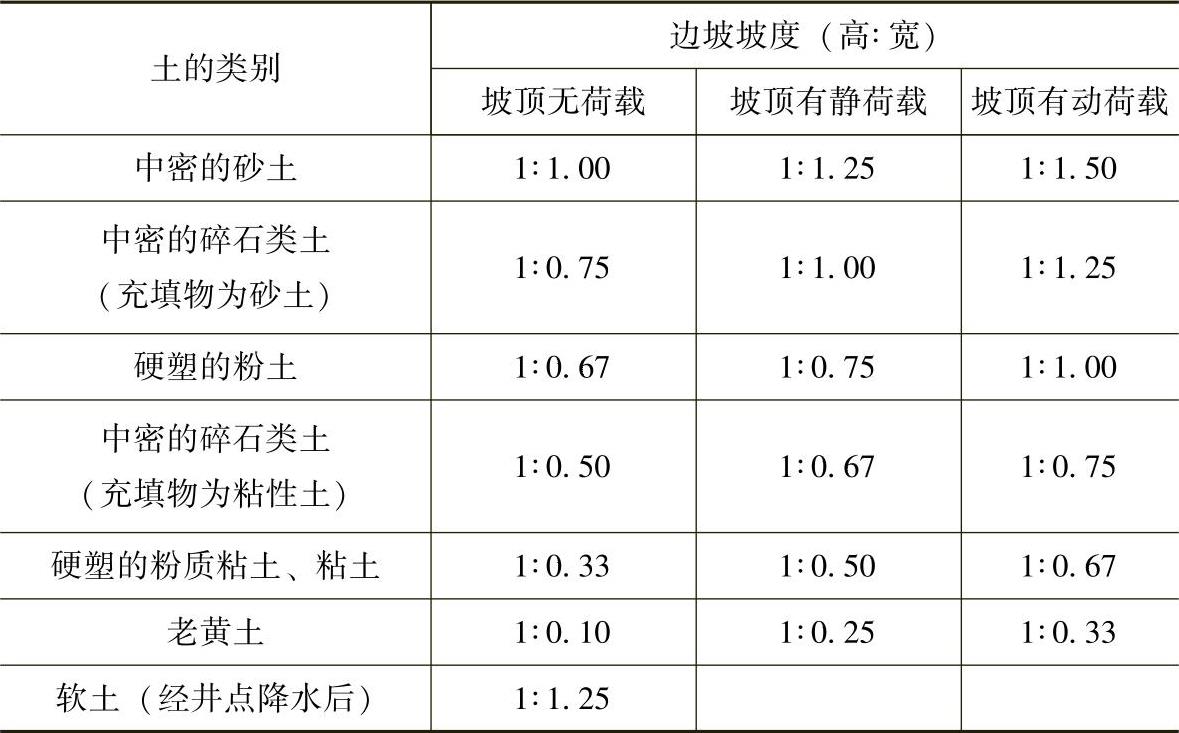

表5-12 沟槽边坡坡度值

3）槽边临时堆土时，不得影响建筑物、原有管道和其他设施的安全。堆土高度不超过1.5m，距沟槽边缘不小于0.8m，且堆土不得掩埋测量标志、原有消防栓及阀门井等设施。

4）为有效控制槽底的高程和坡度，控制点在管道直线段的间距应保持在20m左右，在曲线段上根据曲率半径应加密设置。

5）采用机械开挖时，槽底应预留200mm由人工清理至设计标高。

6）沟槽开挖前应与相关单位沟通，预先了解原有地下管道的敷设情况，做好保护预案，严防对原有地下管道的破坏。

7）沟槽开挖要严防超挖，做到不扰动天然地基。

3.管道测量定线

1）埋设坡度板。沟槽开挖前，由测量人员按照管线的设计桩号每隔10～15m，以及管线转弯、分支、变坡等处埋设一块木板，木板上钉上管线中心钉和高程钉，标出桩号和井号，如图5-14所示，用以控制沟槽的宽度和挖深。

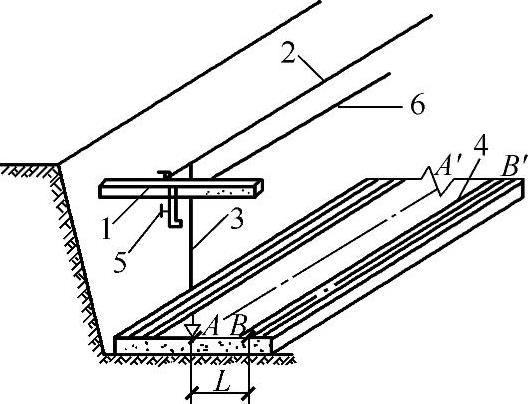

图5-14 坡度板

1—坡度板 2—中心线 3—中心垂线 4—管基础 5—高程钉 6—坡度线

2）沟底找坡，在各坡度板上的中心位置钉挂线，即可确定出管中心线A—A′，用此线控制管道安装的中心位置。

3）在各坡度板上的高程钉上挂线，使线绳坡度与管道设计坡度相同，挂线高程减去下返常数即为管底设计标高，以此控制沟槽挖深和稳管高程。

4）沟槽开挖可用人工法和机械法两种。机械法开挖测量分两步：第一步粗钉中心桩，放出挖槽边线，挖深为距管底设计标高少挖20～30cm，待第二步再测设坡度板时，用人工清槽至设计标高。
