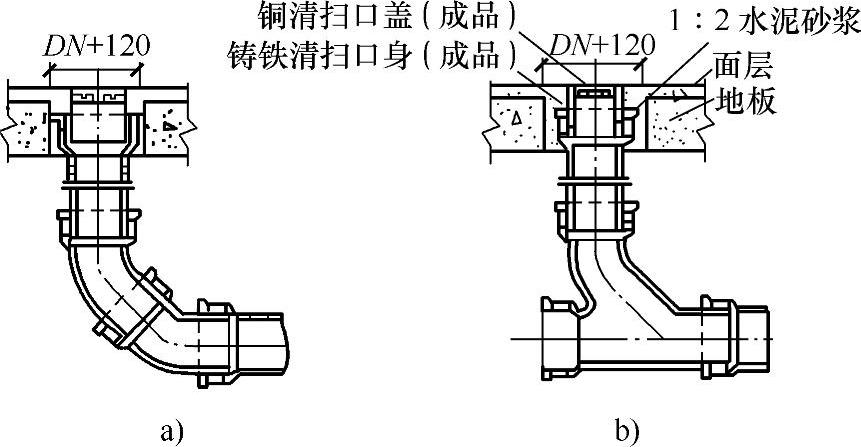

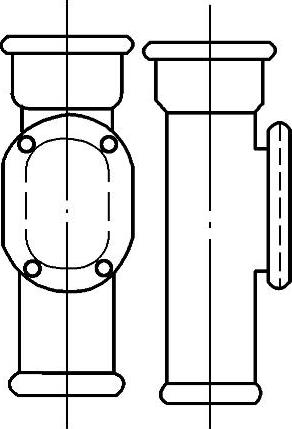

【摘要】：经检查合格后，临时封堵各预留管口，以免杂物落入，并通知土建填堵孔洞，按规定回填土。检查口安装的朝向应以清通时操作方便为准。图5-11 检查口图5-12 清扫口a）排水管起点清扫口 b）排水管中途清扫口为了清通方便，排水横管清扫口与管道相垂直的墙面距离不得小于200mm；若在排水横管的起点处设置堵头代替清扫口，与墙面的距离不得小于400mm。

1.排出管安装

为便于施工，可对部分排水管材及管件预先捻口，养护后运至施工现场。在房中或挖好的管沟中，将预制好的管道承口作为进水方向，按照施工图所注标高，找好坡度及各预留口的方向和中心，捻好固定口。待敷设好后，灌水检查各接口有无渗漏现象。经检查合格后，临时封堵各预留管口，以免杂物落入，并通知土建填堵孔洞，按规定回填土。

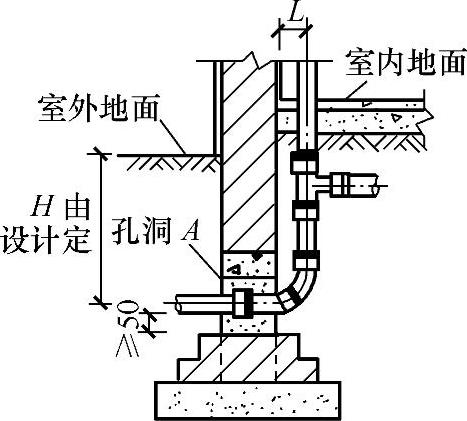

管道穿过房屋基础或地下室墙壁时应预留孔洞，并应做好防水处理，如图5-9所示。预留孔洞尺寸见表5-5。

图5-9 排水管穿墙基础图

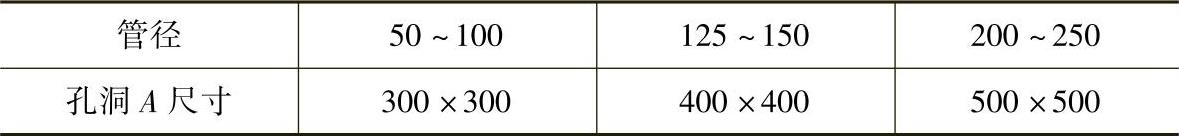

表5-5 排水管穿基础预留孔洞尺寸（单位：mm）

为了减小管道的局部阻力和防止污物堵塞管道，通向室外的排出管，穿过墙壁或基础必须下返时，应用两个45°弯头连接。排水管道横管与横管、横管与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通。

排出管应与室外排水管道的管顶标高相平齐，并且在连接处的排出管的水流转角不应小于90°。

排出管与室外排水管道的连接处应设检查井，检查井中心至建筑物外墙的距离不宜小于3m，也可设在管井中。

生活污水管道坡度见表5-6，地下埋设雨水管道坡度见表5-7。

表5-6 生活污水管道坡度

注：括号内为塑料管。

表5-7 地下埋设雨水管道坡度

2.排水立管安装

排水立管通常沿卫生间墙角敷设。

立管安装时，应两人相配合，一人在上层楼板上用绳拉，下面一人托，把管子移到对准下层承口后将立管插入；下层的工人要把甩口（三通口）的方向找正，随后吊直。这时，上层的工人用木楔将管临时卡牢，然后捻口，堵好立管洞口。

现场施工时，可先预制，也可将管材、管件运至各层进行现场制作。

3.排水支管的安装

安装排水支管时，应根据各卫生器具的位置排料、断管、捻口养护，然后将预制好的支管运到各层。安装时需两人将管托起，插入立管甩口（三通口）内，用钢丝临时吊牢，找好坡度并找平，即可打麻捻口，配装吊架，其吊架间距不得大于2m。然后安装存水弯，找平找正，并按地面甩口高度测量卫生器具的短管尺寸，配管捻口、找平找正；再安装卫生器具，但要临时堵好预留口，以免杂物落入。

4.通气管安装

通气管应高出屋面0.3m以上，并且应大于最大积雪厚度，以防止雪掩盖通气管口。对于平屋顶，若经常有人逗留，则通气管应高出屋面2.0m。通气管上应做钢丝球（网罩）或透气帽，以防杂物落入。

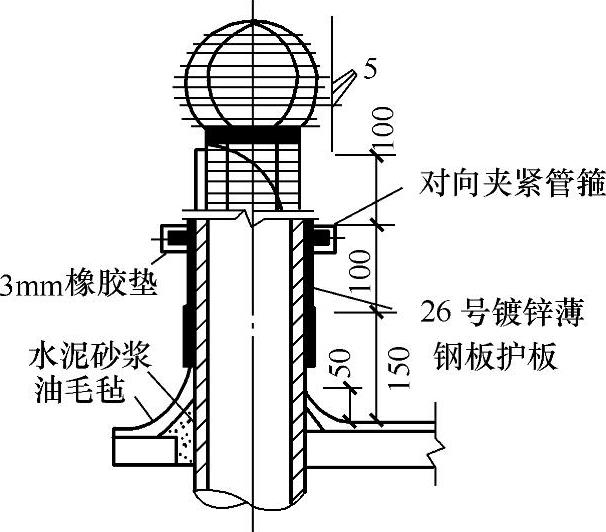

通气管的施工应与屋面工程配合好，通气管出屋面如图5-10所示。通气管安装好后，把屋面和管道接触处的防水处理好。
