【摘要】：铝塑复合管的连接方式宜采用卡套式连接。管芯插入管道后，拧动锁紧螺母，将预先套在管道外的金属紧箍环束紧，使管内壁与管芯密封，起到连接作用。5）铝塑复合管埋地敷设安装应注意以下几个问题：①埋地进户管（引入管）穿外墙处，应预留孔洞，孔洞高度一般为管顶以上的净高不宜小于100mm。⑤埋地铝塑复合管的管件应做外防腐处理。⑥给水引入管与排水排出管的水平净距不得小于1m。

1.管道预制加工

1）按设计图样要求画出管道分路、管径、变径、预留管口、阀门位置等施工草图。在实际安装的结构位置做标志，按标志分段量出实际安装的准确尺寸，并记录在施工草图上；然后按草图测得的尺寸进行管段预制加工。

2）管道调直和切断

①管径不大于20mm的铝塑复合管可直接用手调直；管径不小于25mm的铝塑复合管调直一般在较为平整的地面上进行，用脚踩住管子，滚动管子盘卷向前延伸，压直管子，再用手调直。

②切断管道应使用专用管剪或管子割刀。

3）管道的弯曲。管道公称外径不大于32mm的管道，转弯时应尽量利用管道自身直接弯曲。直接弯曲的弯曲半径，以管轴心计不得小于管道外径的5倍。管道弯曲时应使用专用的弯曲工具（管外径不大于25mm的管道可在管内放置专用弹簧，用手加力弯曲；管外径为32mm的管道可采用专用弯管器弯曲），并应一次弯曲成型，不得多次弯曲。

4）管道连接。铝塑复合管的连接方式宜采用卡套式连接。其连接件是由具有阳螺纹和倒牙管芯的主体、金属紧箍环和锁紧螺母组成的。管芯插入管道后，拧动锁紧螺母，将预先套在管道外的金属紧箍环束紧，使管内壁与管芯密封，起到连接作用。

2.给水干管安装

室内给水管道的安装顺序一般为先地下后地上、先大管后小管、先立管后支管。给水干管通常是指水平干管，分为地下干管和地上干管两种。根据管道的敷设安装方式不同，干管安装可分为埋地干管安装和架空干管安装。

（1）埋地干管安装

1）给水埋地干管的敷设安装，一般从给水引入管（又称进户管）穿基础墙处开始，先敷设地下室内部分，待土建施工结束后，再进行室外连接管的安装。

2）开挖沟槽前，应根据设计图样规定的管道位置、标高和土建给出的建筑轴线及标高线，确定埋地干管的准确位置和标高。

3）埋地管道敷设，应在未经扰动的原土或在土建回填土夯实后重新开挖，严禁在回填土之前或未经夯实的土层中敷设。

4）埋地干管敷设前，应对按照施工草图预制加工的管段进行通视检查，并将管道内外的污物清除干净。

5）铝塑复合管埋地敷设安装应注意以下几个问题：

①埋地进户管（引入管）穿外墙处，应预留孔洞，孔洞高度一般为管顶以上的净高不宜小于100mm。公称外径小于40mm的进户管道，应采用水平折弯后进户。

②埋地管道开挖的沟槽应平整，且不得有尖硬突出物，必要时可铺100mm的砂垫层。沟槽回填前，应检查埋地干管与立管接口的位置、方向是否正确，确认无误后方可进行回填。

③埋地管道回填时，管周围100mm以内回填土不得含有粒径大于10mm的尖硬石（砖）块。回填土应分层夯实，且不得损伤管道。室内埋地管道的埋设深度不宜小于300mm。

④埋地干管的敷设安装，应有0.2%～0.5%的坡度坡向室外泄水装置，以便于管道检修时排除管内存水。

⑤埋地铝塑复合管的管件应做外防腐处理。防腐的做法，当设计无具体要求时，可刷环氧树脂类油漆或按热沥青三油两布做法处理。

⑥给水引入管与排水排出管的水平净距不得小于1m。室内埋地给水干管与排水管道平行敷设时，两管之间的最小水平净距不得小于500mm；交叉敷设时，垂直净距为150mm，且给水管应敷设在排水管的上方。若给水管必须敷设在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。

⑦埋地管道在室内穿出地坪处，应在管外套上长度不小于100mm的金属套管，套管根部应插入地坪内30～50mm。

⑧埋地干管敷设安装完毕，应按设计要求或按施工质量验收规范的有关规定进行水压试验，试压合格并经隐蔽工程验收后，方可进行覆土回填。

（2）架空干管安装

架空干管有两种：一种是敷设在地坪（±0.000）以下的架空干管，是从给水引入管（进户管）穿过地下室外墙处进入室内的水平干管；另一种是敷设在地坪（±0.000）以上的架空干管，通常是指敷设在高层建筑顶层或其他楼层内的水平干管。这两种架空干管的安装方法和要求是相同的，管道是明装还是暗装，应由设计施工图确定。

1）架空干管的安装，首先应根据施工草图确定的干管的位置、标高、管径、坡度、管段长度、阀门位置等，以及土建给出的建筑轴线、标高控制线，准确地确定管道支架的安装位置（预埋支架铁件的除外），在应栽支架的部位画出大于孔径的十字线，然后打洞栽埋支架或采用膨胀螺栓固定管支架。

2）干管安装前，应先复核引入管穿过地下室外墙处的预埋防水套管和地上干管穿墙、梁等处的预埋套管或预留洞是否预埋、预留，位置是否正确，确认无误后方可进行管道安装。

3）干管安装，把预制完的管段运到安装现场，按编号依次排开，并在地面进行检查，若有歪斜扭曲，则应进行调直。上管时应将管道放置在支架上，随即用预先准备好的管卡将管子暂时固定。与此同时，还应该检查各分支口的位置，应同时将各分支口堵好，防止泥沙进入管内，最后将管道固定牢固。

4）架空干管安装注意事项：

①对于使用功能比较齐全的多层建筑或高层建筑，给水系统的架空干管位于该建筑内的设备层和管道层（又称技术层）内，这往往是各种管道最集中的地方，因此管道安装前，必须和采暖、通风、电气等专业的安装单位一起认真对照设计图样，及时研究可能出现的各种管道交叉问题。施工安装过程中，必须密切配合，涉及设计存在的问题，应由设计单位变更设计；属于一般性矛盾的，施工单位本着小管让大管、有压管道让无压管道、低压管道让高压管道等避让原则解决，并经设计单位认可。

②管道支撑和支撑件应符合下列规定：

a.无伸缩补偿装置的直线管段，冷水管固定支撑件的最大间距不宜大于6.0m，热水管固定支撑件的最大间距不宜大于3.0m，且应设置在管道配件附近。

b.采用管道伸缩补偿器的直线管段，固定支撑件的间距应经设计确定，管道伸缩补偿器应设在两个固定支撑件的中间部位。

c.采用管道折角进行伸缩补偿时，悬臂长度不应大于3.0m，自由臂长度不应小于300mm。

d.固定支撑件的管卡与管道表面应为面接触，管卡的宽度宜为管道公称外径的1/2，收紧管卡时不得损坏管壁。

e.滑动支撑件的管卡不应采用月牙形状的管卡，防止当管道压力波动时管道弹出管卡。

f.根据《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）的规定，塑料管及复合管管道支架的最大间距应符合表5-4的规定。

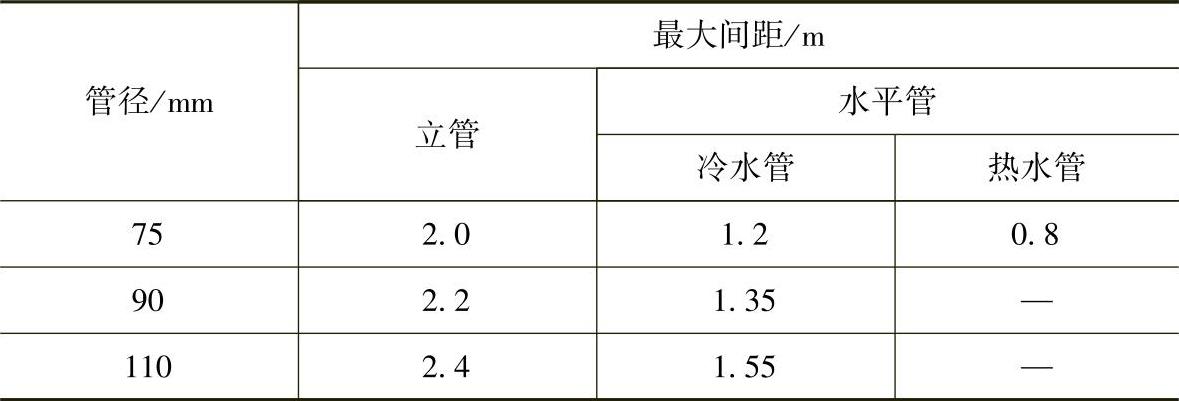

表5-4 塑料管及复合管管道支架的最大间距

（续）

③暗敷在吊顶内的管道，管道表面（有防结露保温的按绝热层表面计）与周围、板面的净距一般不小于50mm。

④管道安装完毕，应对预埋防水套管与管道之间的环形缝隙进行嵌缝。先在套管中部塞3圈以上的油麻，再用M10膨胀水泥砂浆嵌缝至持平套管口。

管道穿过无防水要求的墙、梁、板的做法应符合以下要求：一是靠近穿越孔洞的一端应设固定支撑将管道固定；二是管道与套管或孔洞之间的环形缝隙应用M7.5水泥砂浆填实。

⑤管道上连接的各种阀门，应固定牢靠，不应将阀门的自重和操作力矩传给管道。

⑥管道外径不小于40mm的是直线形管材，有一定的刚度，敷设安装时应有0.2%～0.5%的坡度坡向泄水装置。

⑦敷设在吊顶内的干管，安装完毕应做水压试验，试压合格并经隐蔽验收后方可封闭。

3.立管安装

1）立管安装首先应根据设计图样的要求或给水配件和卫生器具的种类确定横支管的高度，在土建墙面上画出横线。

2）用线坠吊在立管的中心位置上，在墙上画出垂直线，并根据立管卡的高度在垂直线上确定出立管卡的位置并画好横线，然后再根据其交叉点打洞栽卡。

3）铝塑复合管的立管卡应采用管材生产企业配套的产品。

4）立管卡的安装，当楼层高度不大于5m时，每层须设1个；当楼层高度大于5m时，每层不少于2个。管卡的安装高度，应距地1.5～1.8m；2个以上管卡应均匀安装，同一房间管卡应安装在同一高度上。

5）管卡栽好后，再根据干管和横支管划线，测出各立管的实际尺寸，在施工草图上进行编号记录。在地面应进行预制和组装，经检查和调直后可进行安装。

6）立管安装按顺序由下往上，层层连接，一般应两人配合，一人在下端托管，另一人在上端安装。

7）立管安装前，应先清除立管甩头处阀门或连接件的临时封堵物、污物和泥砂等，然后经检查管件的朝向准确无误后即可固定立管。

8）立管安装应注意的问题

①铝塑复合管的明设部位应远离热源，无遮挡或隔热措施的立管与炉灶的距离不得小于400mm，距燃气热水器的距离不得小于0.2m，不能满足此要求时应采取隔热措施。

②铝塑管穿越楼板、屋面、墙体等部位，应按设计要求配合土建预留孔洞或预埋套管，孔洞或套管的内径宜比管道公称外径大30～40mm。

③铝塑复合管穿越屋面、楼板部位，应采取防渗措施，可按下列规定施工：

a.贴近屋面或楼板的底部，应设置固定支撑件。

b.预留孔或套管与管道之间的环形缝隙，用C15细石混凝土或M15膨胀水泥砂浆分两次嵌缝，第一次嵌缝至板厚的2/3高度，待达到50%强度后进行第二次嵌缝；嵌缝至板面平整，并用M10水泥砂浆抹高、宽不小于25mm的三角灰。

④布置在管井中的立管，应在立管上引出支管的三通配件处设固定支撑点。

⑤冷水管、热水管的立管平行安装时，热水管应在冷水管的左侧。

⑥给水立管的始端应安装可拆卸的连接件（活接头），以方便以后维修。

⑦铝塑复合管可塑性好，易弯曲变形，因此安装立管时，应及时将立管卡牢，以防止立管移位，或因受外力作用而产生弯曲及变形。

⑧敷设在管道井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。

⑨暗装的给水立管，在隐蔽前应做水压试验，合格后方可隐蔽。

4.支管安装

（1）支管明装

将预制好的支管从立管甩口处依次逐段进行安装，有阀门时应将手轮卸下再安装。根据管段长度加上临时固定卡，并核定不同卫生器具的预留口的高度、位置是否正确，找平找正后栽牢支管卡件，去掉临时固定卡件。如支管装有水表，应先装上连接管，试压后交工前拆下连接管，安装水表。

（2）支管暗装

铝塑复合管的支管暗装方式通常有两种，一种是支管嵌墙敷设；另一种是支管在楼（地）面的找平层内敷设。嵌墙敷设和在楼（地）面的找平层内敷设的管道，其管外径一般不大于25mm，敷设的管道应采用整条管道，中途不应设三通接出支管，阀门应设在管道的端部。

1）管道嵌墙敷设

①嵌墙敷设的管槽，宜配合土建施工时预留（对于砖墙或轻质隔墙可直接开出管槽），管槽的底和壁应平整无突出的尖锐物。管槽尺寸设计无规定时，管槽宽度宜比管道外径大40～50mm，管槽深度比管道外径大20～25mm。

②铺放管后，应用管卡（或鞍形卡片）将管固定牢固，并经水压试验合格后方可封填管槽。

③管槽的填塞应采用M7.5水泥砂浆。冷水管管槽的填塞宜分两层进行：第一层填塞至3/4管高，砂浆初凝时应将管道略做左右摇动，使管壁与砂浆之间形成缝隙，即应进行第二层填塞，填满管槽后与墙面抹平，砂浆必须密实饱满。

2）管道在楼（地）面找平层内敷设

①管道在楼（地）面找平层内敷设的管槽预留尺寸（宽度和深度）、管道铺放与固定、管槽填塞步骤和操作要求等均与管道嵌墙敷设相同。

②住宅内敷设在楼（地）面找平层内的管道，在走道、厅、卧室部位宜沿墙脚敷设；在厨房、卫生间内宜设分水器，并使各分支管以最短距离到达各配水点。从分水器接出的支管，每一条对应1个卫生器具，这样从分水器至配水点之间的管道不需用三通再接支管，使管道的连接口设在管段两端，从而使接口可明露，便于检查维修，也可降低造价。分水器的安装应尽量使管道通顺，减少弯曲。当分水器的分支管嵌墙敷设时，分水器宜垂直安装；当分支管在楼（地）面找平层内敷设时，分水器宜水平安装。管道与分水器的连接口应方便检修。

（3）支管安装应注意的问题

1）从给水立管接出装有3个或3个以上配水点的支管始端，应安装可拆卸的连接件。冷水管、热水管上下平行安装时，热水管应在冷水管的上方，支管预留口的位置应左热右冷；冷水管、热水管垂直平行安装时，热水管应在冷水管的左侧。

2）明装给水支管应远离热源，立支管距灶边的净距不得小于0.4m，距燃气热水器的距离不得小于0.2m，不能满足要求时应采取隔热措施。

3）嵌墙敷设和在楼（地）面找平层内敷设的给水支管，隐蔽前应进行水压试验，试压合格后方可隐蔽。

4）厨房、卫生间是各种管道集中的地方，管道安装时各专业工种应协同配合，合理安排施工顺序，细心操作，避免打钉、钻孔时损伤管道和损坏土建防水层。

5）嵌墙敷设和在楼（地）面找平层内敷设的给水支管安装完毕，宜在墙面和地面的管道所在位置画线显示，防止住户二次装修时损坏管道。
