1.引入管安装

1）给水引入管与排出管的水平净距不小于1.0m；室内给水管与排水管平行敷设时，管间最小水平净距为0.5m，交叉时垂直净距为0.15m。给水管应敷设在排水管的上方。当地下管道较多，敷设有困难时，可在给水管上加钢套管，其长度不应小于排水管管径的3倍，且其净距不得小于0.15m。

2）引入管穿过承重墙或基础时，应配合土建预留孔洞。给水引入管穿过基础时的预留孔洞尺寸规格见表5-1，给水管道穿基础做法如图5-1所示。

3）引入管及其他管道穿越地下构筑物外墙时应采取防水措施，加设防水套管。

4）引入管应有不小于0.003的坡度坡向室外给水管网，并在每条引入管上装设阀门，必要时还应装设泄水装置。

2.室内给水管道的安装

（1）干管安装

先在主干管中心线上定出各分支干管的位置，标出主干管的中心线；然后测量并记录各管段的长度，并在地面进行预制和预组装，预制的同一方向的干管管头应保证在同一直线上，且管道的变径应在分出支管之后进行。组装好的管子，应在地面上进行检查，若有歪斜、扭曲，则应进行调直。上管时，应将管道滚落在支架上，随即用预先准备好的U形管卡将管子固定，防止管道滚落。采用螺纹连接的管子，则吊上后即可上紧。

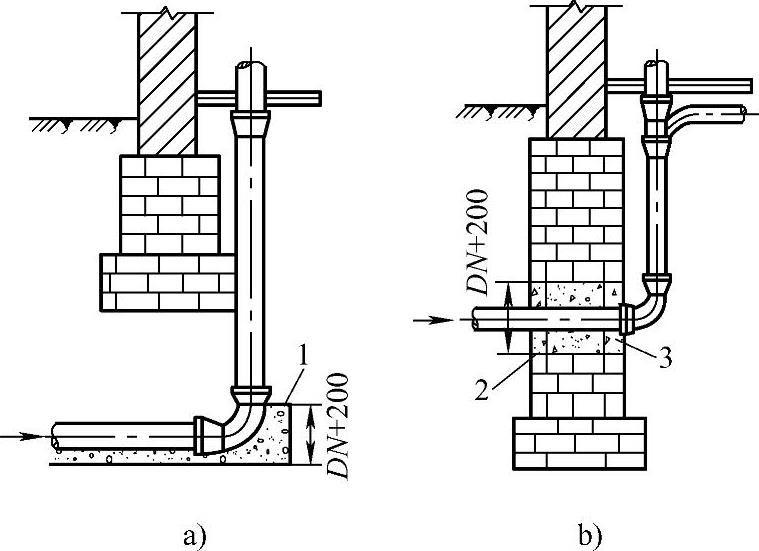

图5-1 给水管道穿基础做法

a）从浅基础下通过 b）穿基础 1—混凝土支座 2—粘土 3—水泥砂浆封口

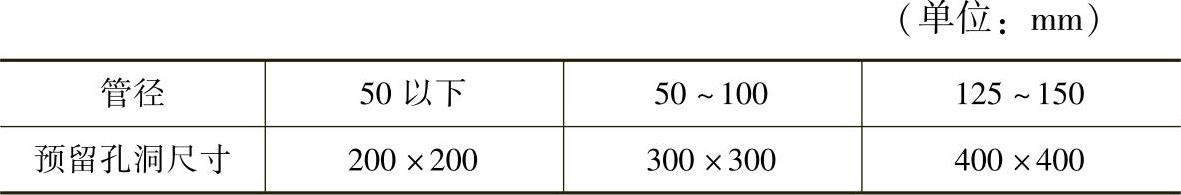

表5-1 给水引入管穿过基础时的预留孔洞尺寸规格

给水干管的安装坡度不宜小于0.003，以利于管道冲洗及放空。给水干管的中部应设固定支架，以保证管道系统的整体稳定性。

干管安装后，还应进行最后的校正调直，保证整根管子的水平和垂直面都在同一直线上并最后固定；同时，用水平尺在管段上复核，防止局部管段出现“塌腰”或“拱起”的现象。

当给水管道穿越建筑物的沉降缝时，有可能在墙体沉陷时因剪切管道而发生漏水或断裂等，此时给水管道需做防剪切破坏处理。

原则上管道应尽量避免通过沉降缝，当必须通过时，有以下几种处理方法：

1）螺扣弯头法。在管道穿越沉降缝时，利用螺扣弯头把管道做成门形管，利用螺扣弯头的可移动性来缓解墙体沉降不均的剪切。这样，在建筑物沉降过程中，两边的沉降差就可用螺扣弯头的旋转来补偿。这种方法适用于小管径的管道，如图5-2所示。

图5-2 螺扣弯头法

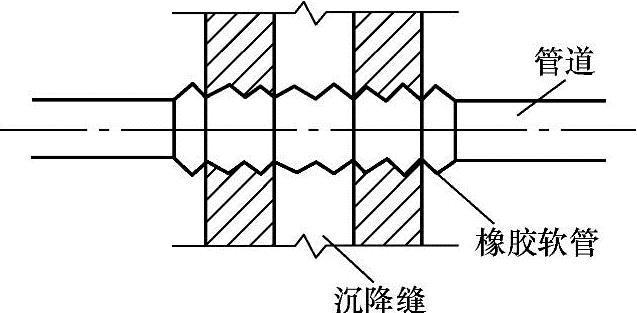

2）橡胶软管法。用橡胶软管连接沉降缝两端的管道，这种做法只适用于冷水管道（t≤20℃），如图5-3所示。

3）活动支架法。把沉降缝两侧的支架做成使管道能垂直位移而不能水平横向位移，如图5-4所示。

图5-3 橡胶软管法

（2）立管安装

干管安装后即可安装立管。给水立管可分为明装和暗装于管道竖井或墙槽内的安装。

1）根据工程现场的实际情况，重新布置、合理安排管井内各种管道的排列，按图样要求检查确认各层预留孔洞、预埋套管的坐标、标高。确定管井内各类管道的安装顺序。

2）按照确定的顺序，从干管甩口处开始向立管末端顺序安装。各种管材的连接应符合相应的管材连接的要求，同时应保证连接牢固，甩口准确、到位，朝向正确，角度合适。

3）立管明装。每层每趟立管从上至下统一吊线安装卡件，高度应一致；竖井内立管安装时，其卡件宜设置型钢卡架。将预制好的立管按编号分层排开，顺序安装，对好调直时的印记。校核预留甩口的高度、方向是否正确。支管的甩口均加好临时螺塞。立管阀门的安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。

4）立管暗装。安装在墙内的立管应在结构施工中预留管槽。立管安装后吊直找正，校核预留甩口的高度、方向是否正确。确认无误后进行防腐处理并用卡件固定牢固。支管的甩口应明露并加好临时螺塞。管道安装完毕应及时进行水压试验，试压合格后进行隐蔽工程检查，通过隐蔽工程验收后应配合土建填堵管槽。

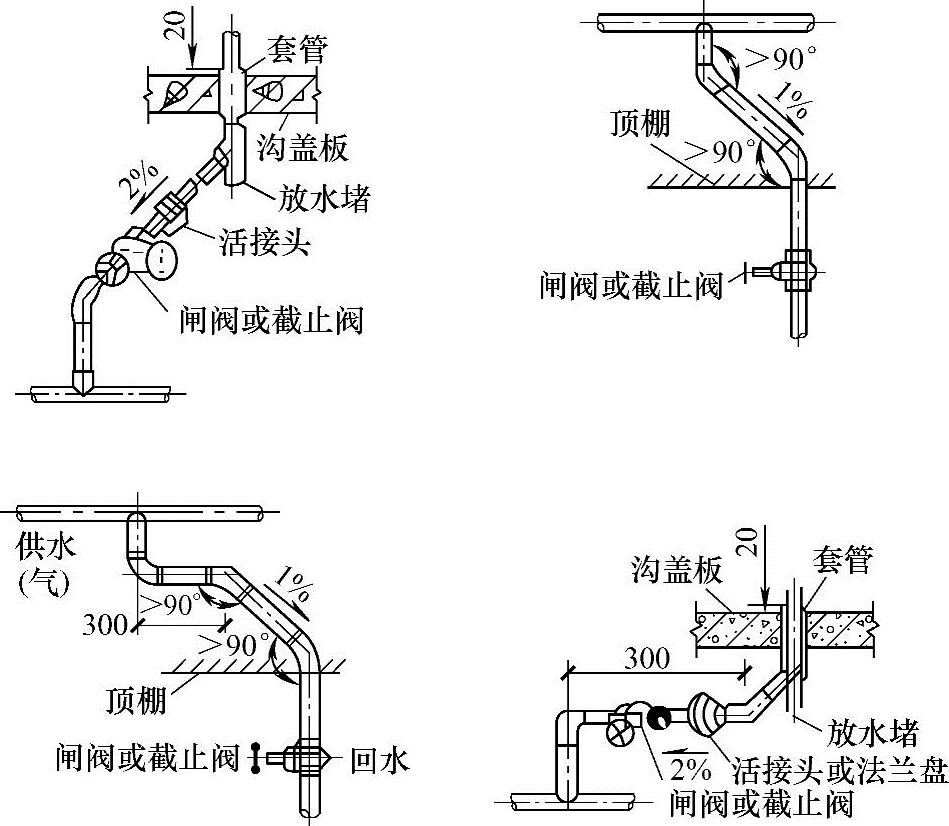

5）热水立管除应满足上述要求外，一般情况下立管与干管的连接应采用2个弯头，如图5-5所示。
