【摘要】：图4-5 沿墙栽埋法固定支架图4-6 预埋钢板焊接固定支架3.射钉和膨胀螺栓固定往建筑结构上安装支架还可采用射钉或膨胀螺栓进行固定。用膨胀螺栓固定支架时，必须先在结构上安装螺栓的位置钻孔。图4-7 射钉固定支架图4-8 国产膨胀螺栓固定图4-9 进口膨胀螺栓进口膨胀螺栓安装方法将螺栓打进直径、深度都与本体相等的孔内，然后用冲子使劲冲，使尾部开口胀开。

1.沿墙栽埋法固定

沿墙栽埋法固定是将管道支架埋入墙内（栽埋孔在土建施工时预留），一般埋入部分不得少于150mm，并应开脚。栽埋支架后，用高于C20的细石混凝土填实抹平。栽埋时，应注意使支架横梁保持水平，顶面应与管子中心线平行，如图4-5所示。

2.预埋钢板焊接固定

如果是钢筋混凝土构件上的支架，应在土建浇筑时预埋钢板，待土建拆掉模板后找出预埋件并将表面清理干净，然后将支架横梁或固定吊架焊接在预埋钢板上，如图4-6所示。

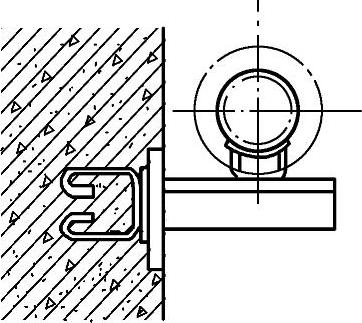

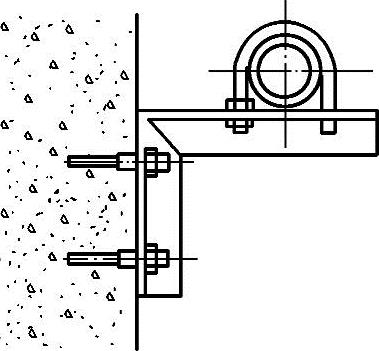

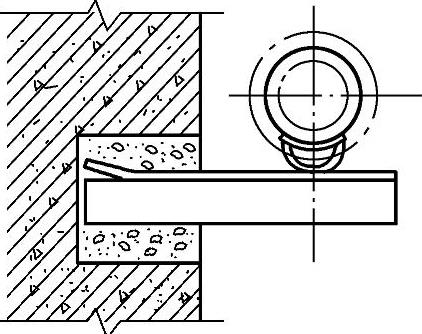

图4-5 沿墙栽埋法固定支架

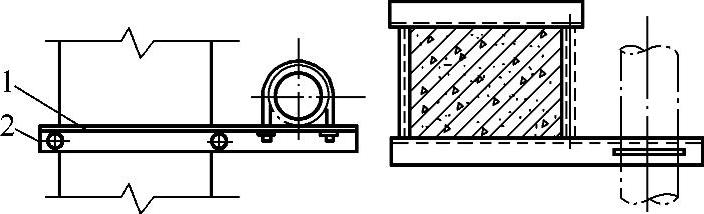

图4-6 预埋钢板焊接固定支架

3.射钉和膨胀螺栓固定

往建筑结构上安装支架还可采用射钉或膨胀螺栓进行固定。

（1）射钉

在没有预留孔的结构上，用射钉枪将外螺纹射钉射入支架的安装位置，然后用螺母将支架固定在射钉上，如图4-7所示。国产射钉枪可发射直径为8～12mm的射钉。

（2）国产膨胀螺栓

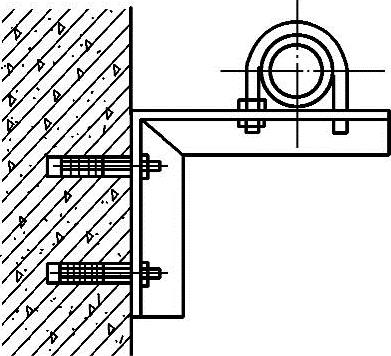

国产膨胀螺栓是由尾部带锥形的螺杆、尾部开口的套管和螺母三部分组成的。国产膨胀螺栓固定，如图4-8所示。进口膨胀螺栓是由尾部开口的套管和套管内的锥柱形胀子两部分组成的，在套管开口的另一端有内螺纹，如图4-9所示。

（3）螺栓

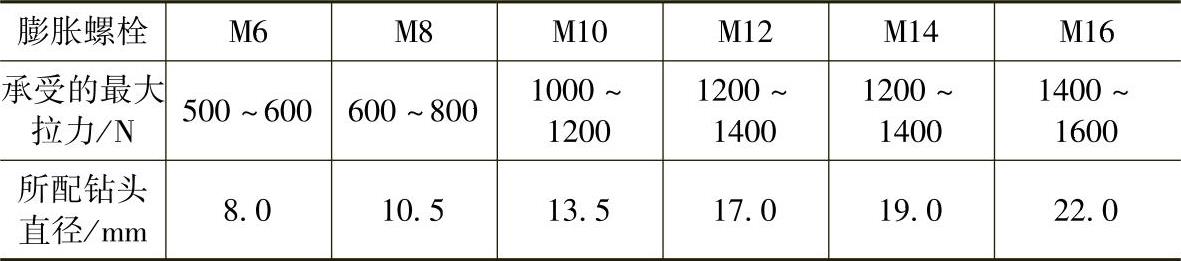

螺栓的常用规格有M8、M10、M12三种。用膨胀螺栓固定支架时，必须先在结构上安装螺栓的位置钻孔。

（4）钻孔

可用装有合金钻头的冲击电钻或电锤进行钻孔。钻成的孔必须与结构表面垂直，孔的直径与膨胀螺栓套管的外径相等，深度为套管长度加10～15mm（进口膨胀螺栓不需外加）。装膨胀螺栓时，把套管套在螺杆上，套管的开口端朝向螺杆的锥形尾部；然后打入已钻好的孔内，到套管与结构表面齐平时，装上支架，垫上垫圈，用扳手将螺母拧紧。随着螺母的拧紧，螺杆被向外抽拉，螺杆的锥形尾部就把开口的套管尾部胀开并紧紧地卡在孔壁，将支架牢牢地固定在结构上。
