1.支架形式

管道支架按材料分，可分为钢支架和混凝土支架等；按形状分，可分为悬臂支架、三角支架、门形支架、弹簧支架、独柱支架等；按支架的力学特点，可分为刚性支架和柔性支架。

1）在管道上不允许有任何位移的地方，应设置固定托架。其一般做法如图4-1所示。

图4-1 固定托架一般做法

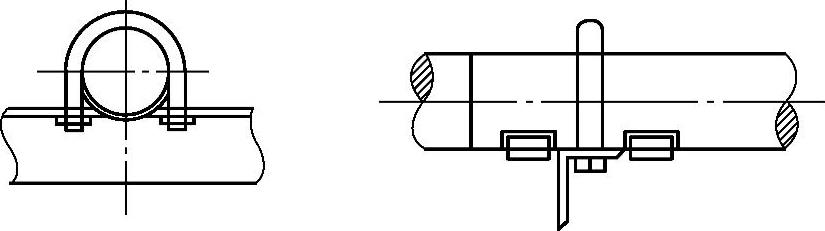

2）允许管道沿轴线方向自由移动时，可设置活动支架，有托架和吊架两种形式。托架可做成简易的形式，U形卡只固定一个螺帽，管道在U形卡内可自由伸缩，如图4-2所示。支、托架示意图如图4-3所示。

图4-2 简易式托架

图4-3 支、托架

a）管卡 b）托架 c）吊环

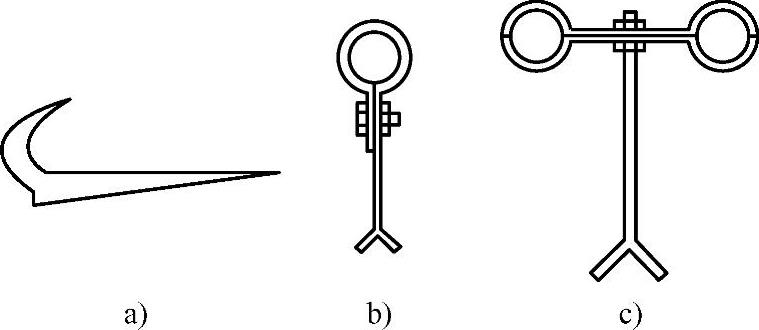

3）托钩与管卡，托钩一般用于室内横支管、支管等的固定。管卡用来固定立管，一般多采用成品，如图4-4所示。

图4-4 托钩与管卡

a）托钩 b）单立管卡 c）双立管卡

2.支架制作

首先根据选定的形式和规格计算每个支架组合结构中各部分的料长。

1）型钢架下料、划线后切断，若用气割时，应及时凿掉飞边以便进行螺栓孔钻眼，不得气割成孔。型钢三脚架，水平单臂型钢支架的栽入部分应用气割形成劈叉，栽入部分不小于120mm，型钢下料、切断，煨成设计角度后用电焊焊接。

2）U形卡用圆钢制作。将圆钢调直、量尺、下料后切断，用圆板牙扳手将圆钢的两端套出螺纹，活动支架上的U形卡可套一头螺纹，螺纹的长度以套上固定螺栓后留出2～3扣为宜。

3）吊架卡环制作。用圆钢或扁钢制作卡环时，穿螺栓棍的两个小圆环应保持圆、光、平，且两小环中心相对，并与大圆环相垂直。小圆比所穿螺栓外圆稍大一点。各类吊架中各种吊环的内圆必须适合钢管的外圆，其对口部分应留出吊棍的空隙。

4）吊架中吊杆的长度按实际决定。上螺杆加工成右螺纹，下螺杆加工成左螺纹，都和松紧螺栓相连接。
