施工中常需要改变管路的走向，将管子弯曲以达到设计规定的角度。管子弯曲制作的方法可分为冷弯和热煨两种，如图3-11所示。

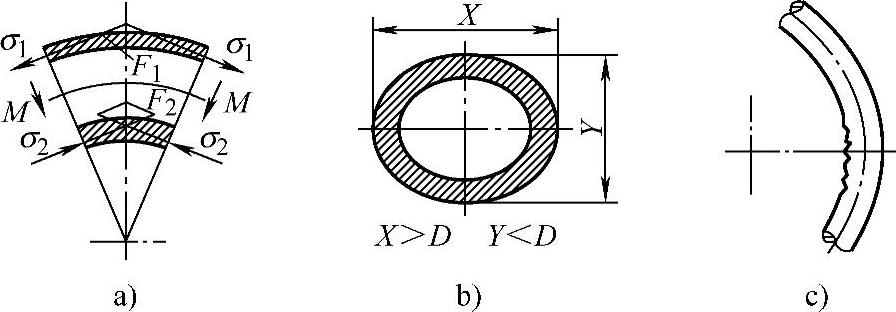

图3-11 管子弯曲的横断面变形

1.管子弯曲方法

（1）冷弯

冷弯是在管子不加热的情况下，使用弯管工具对管子进行弯曲。冷弯操作较简便，效率很高，但只适用于管径小、管壁薄的管子。

1）手动弯管器。手动弯管器一般可以弯制公称直径32mm以下的管子。

2）液压弯管器。液压弯管器利用液压原理通过靠模把管子弯曲，其操作方法与手动弯管器基本相同。

3）电动弯管机。电动弯管机是由电动机通过减速装置带动传动胎轮，在胎轮上设有管子夹持器，以夹紧管子并固定在动胎轮上。弯制时，动胎轮和被夹紧的管子一起旋转至所需弯曲角度。

（2）热弯

首先将管子一端用木塞堵上，灌入干砂，用锤子轻轻在管外壁上敲打，将管内的砂子振实，再将管子的另一端也用木塞堵上，然后根据尺寸要求划好线进行加热。当受热管段表面呈橙红色时（900～950℃）即可进行煨制。如管径较小（32mm以下）或者弯曲的度数不大，可适当降低加热温度。

在整个弯管过程中，用力要均匀，速度不宜过快，但操作要连续、不可间断，当受热管表面呈暗红色时（700℃）应停止煨制。

（3）铜管弯管

铜及铜合金管煨弯时尽量不用热煨，这是因为热煨后管内的填充物（如河砂、松香等）不宜清除。一般管径在100mm以下的采用弯管机冷弯；管径在100mm以上的采用压制弯头或焊接弯头。铜弯管的直边长度不应小于管径，且不少于30mm。

1）热煨弯（一般用于黄铜管）

①先将管内充入无杂质的干细砂，并用木槌敲实；然后用木塞堵住两端口，再在管壁上画出加热长度的记号，应使弯管的直边长度不小于其管径，且不小于30mm。

②用木炭对管身的加热段进行加热，如采用焦炭加热，应在关闭炭炉吹风机的条件下进行，并不断转动管子，使加热均匀。

③当加热至400～500℃时，迅速取出管子放在胎具上弯制，在弯制过程中不得在管身上浇水冷却。

④热煨弯后，管内不易清除的河砂可用质量分数为15%～20%的氢氟酸在管内存留3h使其溶蚀，再用质量分数为10%～15%的碱中和，以干净的热水冲洗，再在120～150℃温度下经3～4h烘干。

2）冷煨弯（一般用于紫铜管）

②用木炭对管身的加热段进行加热，如采用焦炭加热，应在关闭炭炉吹风机的条件下进行，并不断转动管子，使加热均匀。

③当加热至540℃时，迅速取出管子，并对其加热部分浇水骤冷，待其冷却后再在胎具上弯制。

2.管子弯曲要求

1）弯管宜采用壁厚为正公差的管子制作。

2）有缝钢管制作弯管时，焊缝应避开受拉（压）区。

3）弯制钢管，弯曲半径应符合下列规定：

①热弯：应不小于管道外径的3.5倍。

②冷弯：应不小于管道外径的4倍。

③焊接弯头：应不小于管道外径的1.5倍。

④冲压弯头：应不小于管道外径。

4）钢管应在其材料特性的允许范围内冷弯或热弯。

5）加热制作弯管时，铜管的加热温度范围为500～600℃；铜合金管的加热温度范围为600～700℃。

6）弯管质量应符合下列规定：

①不得有裂纹（目测或依据设计文件规定）。

②不得存在过烧、分层等缺陷。

③不宜有皱纹。

④测量弯管任一截面上的最大外径与最小外径差，应符合表3-4的规定。

⑤各类金属管道的弯管，管端中心偏差值不得超过3mm/m，当直管长度L大于3m时，其偏差不得超过10mm。

Π形弯管的平面度允许偏差应符合表3-5的规定。

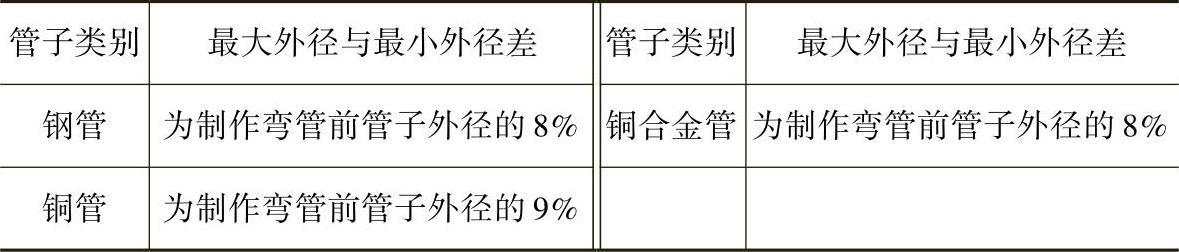

表3-4 测量弯管任一截面上的最大外径与最小外径差

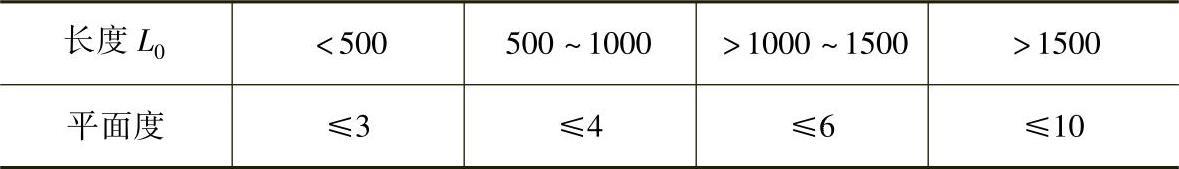

表3-5 Π形弯管的平面度允许偏差（单位：mm）

7）钢塑复合管的管径不大于50mm时可用弯管机冷弯，但其弯曲半径不得小于8倍的管径，弯曲角度不得大于10°。

8）管道的转弯处宜采用管件连接。DN≤32mm的管材，当采用直管材折曲转弯时，其弯曲半径不应小于12mm，且在弯曲时应套有相应口径的弹簧管。管道的弯曲部位不得有凹陷和起皱现象。

9）铝塑复合管直接弯曲时，公称外径不大于25mm的管道可在管内放置专用弹簧进行弯曲；公称外径为32mm的管道宜采用专用弯管器进行弯管。
