1.钢卷尺

钢卷尺用于测量管线的长度，如图2-37所示。小钢卷尺有1m、2m、3m、3.5m、5m、7.5m六种；大钢卷尺有5m、10m、15m、20m、30m、50m、100m七种。

使用方法及注意事项：

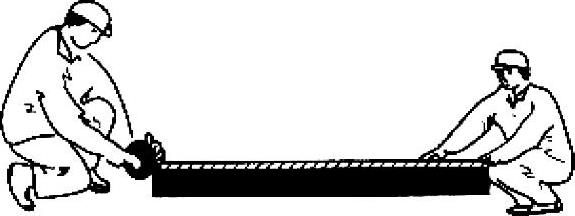

图2-37 钢卷尺测量管长

1）使用时，应根据管线情况拉出适宜长度并读数。

2）测量长距离管线时，应防止尺带扭曲。

3）使用钢卷尺移动时，需将尺带抬离地面，防止尺面磨损；使用完毕后，应用棉丝或软布及时擦拭尺带上的灰尘或泥水，不得用较硬物品擦拭，以保持刻度的清晰。

2.钢直尺

钢直尺又名钢板尺、钢尺，用于钢管下料和对口焊接，如图2-38所示。其规格有150mm、300mm、500mm、1000mm、1500mm、2000mm六种。

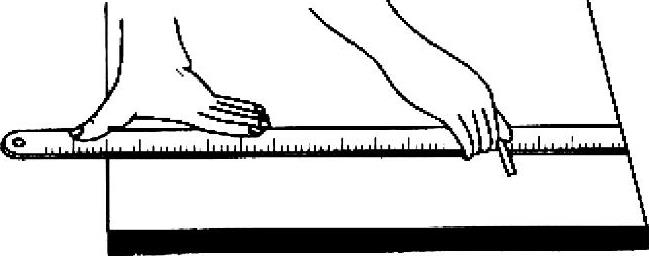

图2-38 钢直尺下料

使用方法及注意事项：

1）使用时，将钢直尺贴紧管线并放平后再进行读数，不得将钢直尺悬空读数。

2）不得使用钢直尺刮除污垢或拧螺钉等。

3）使用完毕后，应及时将钢直尺擦拭干净。若长期不用时，需在尺面上涂一层钙基脂，再用蜡纸封装，防止锈蚀。

3.角尺

角尺用于度量面与面、线与线之间的垂直度，如图2-39所示。其规格按长边×短边有：63mm×40mm、125mm×80mm、200mm×125mm、315mm×200mm、500mm×315mm、800mm×500mm、1250mm×800mm、1600mm×1000mm共八种规格。

使用方法及注意事项：

1）使用时，将角尺两边贴靠在被测两个面或两条线上，以角尺两边均无间隙时为两个面（线）是垂直的。

图2-39 角尺

2）使用中需轻拿轻放，不得与被测物发生撞击。

3）使用完毕后，应及时擦拭尺面上的灰尘。若长期不用时，需采取措施防止尺面锈蚀。

4.水平仪

水平仪用于测量管道、设备安装的水平度和垂直度。其材质有铁制和木制两种，如图2-40所示，在给水排水工程安装中常用到的是铁水平仪。水平仪的长度为150mm时，其主水准刻度值为0.5mm/m；水平仪的长度为200mm、250mm、300mm、350mm、400mm、450mm、500mm、550mm、600mm时，其主水准刻度值为2mm/m。

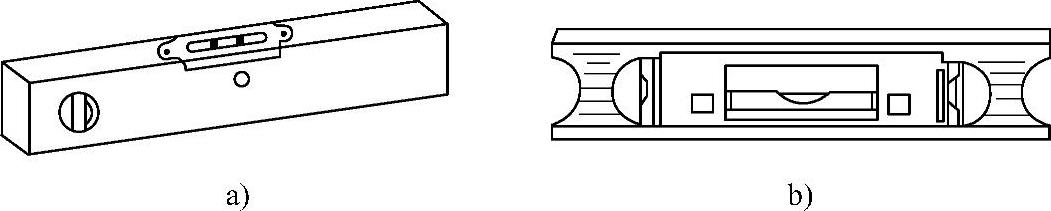

图2-40 水平仪

a）铁水平仪 b）木水平仪

使用方法及注意事项：

1）测量时，应将水平仪置于管道或设备的平滑、干净部位，根据玻璃管内气泡的位置判断管道或设备的水平或垂直，以气泡居中为水平或垂直，如图2-41所示。

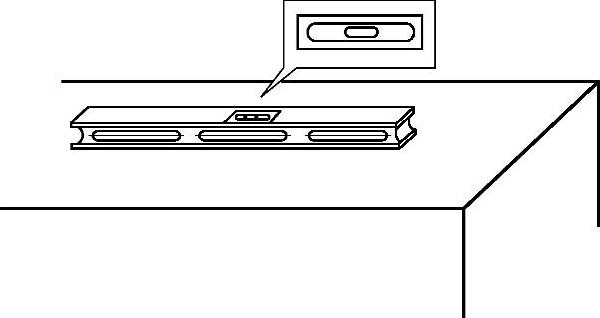

图2-41 用水平仪测量安装设备的水平度

2）使用时，被测部位必须平滑、干净；使用中，应避免水平仪的底部受碰撞或磨刮而影响测量结果；使用完毕后应将仪器及时擦拭干净。

5.线锤

线锤用于测量管线的垂直度，确定垂直孔洞的位置。其材质通常有铜质和铁质两种，按质量的不同有0.05kg、0.1kg、0.2kg、0.3kg、0.4kg、0.5kg等规格。

使用方法及注意事项：用手提住线锤中间的细线上端，用目光观察线与物之间的垂直偏差。

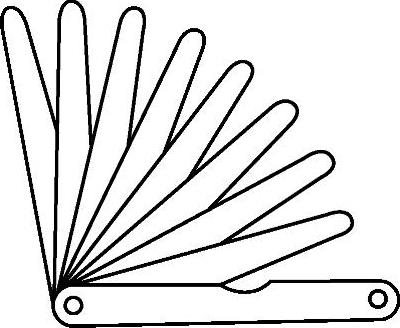

图2-42 A型塞尺

6.塞尺

塞尺用来测量或检查两平行面间的空隙。有A、B两个型号，A型塞尺的端头为半圆形，如图2-42所示；B型塞尺的前端为梯形，端头为弧形。塞尺的长度有75mm、100mm、150mm、200mm、300mm五种规格，每组塞尺的片数有13片、14片、17片、20片、21片不等，每组塞尺的厚度有0.02mm、0.03mm、0.04mm、0.05mm、0.06mm、0.07mm、0.08mm、0.09mm、0.1mm、0.15mm等规格。

使用方法及注意事项：

1）使用塞尺时，只需将适当厚度的塞尺薄钢片插入两平行面的间隙，如果没有合适厚度的薄钢片，可将几片塞尺薄钢片组合起来进行测量，插入钢片的厚度即为间隙的数值。

2）测定间隙前，塞尺表面和要测量的缝隙内部要清理干净，插入时用力要适当。
