（1）弯管的正等测图

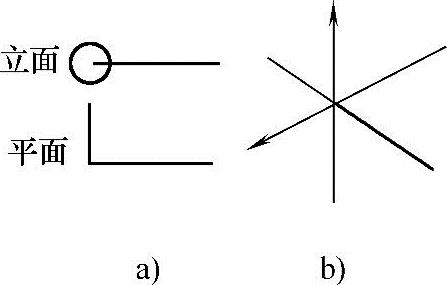

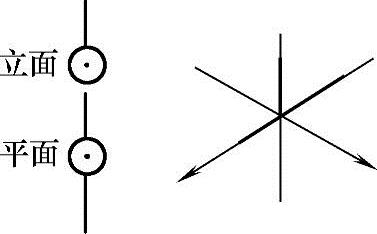

某弯头视图如图1-25a所示，它是水平放置的，有前后水平走向和左右水平走向，故选定O_x轴为前后向，O_y轴为左右向，据此可画出弯管的正等测图，如图1-25b所示。在图1_-26中，尽管平面图、立面图反映出来的弯头也是水平放置的，但整个弯头的实际走向和具体位置在方向上与图1-26恰好相反。

图1-25 弯头的轴测图（一）

图1-26 弯头的轴测图（二）

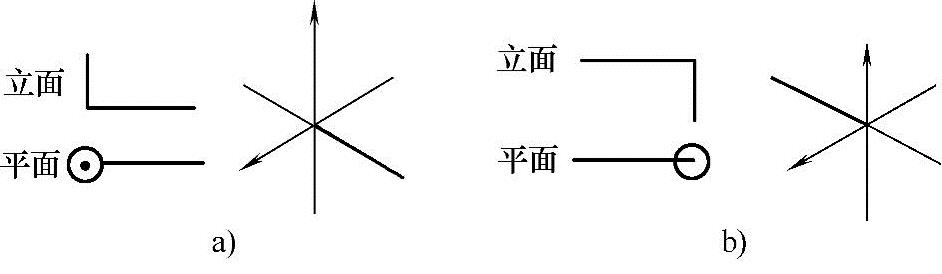

在图1-27a中，一个垂直放置的弯头，垂直部分的断口朝上，水平部分为左右走向，由此可画出该弯头的正等测图。同理可知，图1-27b是只垂直部分断口朝下的弯头。

图1-27 弯头的轴测图（三）

（2）弯管的斜等测图

如图1-28所示是三种不同放置位置的弯管斜等测图的表示方法。

图1-28 弯头的斜轴测图

（3）三通的正等测图

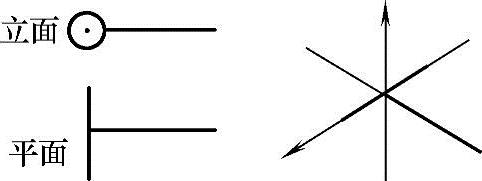

某三通视图如图1-29所示，由视图可知，这个正三通的主管为水平前后走向，支管为垂直走向并与主管相交。选O_x轴为前后向，O_z轴为上下向。据此可画出该正三通的正等测图。同理，也可画出如图1-30所示三通的正等测图，这个三通完全是水平放置的。

图1-29 三通的轴测图（一）

图1-30 三通的轴测图（二）

（4）三通的斜等测图

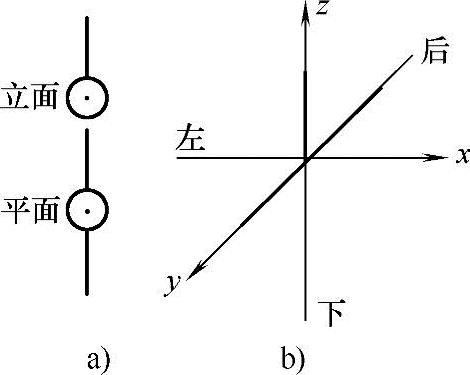

如图1-31a所示为三通的视图，主管的走向是前后向，支管的走向是上下向。画斜等测图时，从轴交点起分别在y、x轴向量取三通在平面图、立面图的前后、上下走向的线段，如图1-31b所示。

图1-31 三通斜等测图的画法

轴测图的简单画法和步骤：

1）画轴测图时，应以管道平面图、立（剖）面图为基础，根据正投影原理对管线的平面图、立（剖）面图进行图形分析。

2）在图形分析的基础上，对所绘管线分段编号，再逐段进行分析，弄清在左右、前后、上下这六个空间方位上每一段管线的具体走向，并确定同各轴测轴的关系，这一步骤称为定轴定方位。

3）画管道轴测图时，不论是正等测还是斜等测，都根据简化了的轴向缩短率1∶1绘制。线型一般都用单根粗实线表示，有时也用双线表示。

4）具体画图的次序一般是先画前面，再画后面；先画上面，再画下面。管道与设备连接应从设备的管接口处逐步朝外画出，被挡住的后面或下面的管线在画图时要断开。

5）画轴测图中的设备时，一律用细实线或双点画线表示。

6）画轴测图时，应注明管路内的工作介质的性质、流动方向、管线标高及坡度等。如果平面图、立面图上有管件或阀件的话，也应该在相应的投影位置上标出。

7）在水平走向的管段中，法兰要垂直画。在垂直走向的管线中，法兰一般与邻近的水平走向的管段相平行。用螺纹连接的阀门和管件在表示形式上与法兰连接相同，阀门的手轮应与管线平行。

8）由于轴间角、轴向缩短率的不同，因此轴测图一般不能准确地反映管道的真实长度和比例尺寸，按图施工时，管子不能照这种比例来画线下料，应以标注的尺寸为准。

9）根据平面图、立面图所确定的比例及简化了的轴向缩短率，用圆规或直尺一段段地量出平面图、立面图的管线长度，并把它们沿轴向量取在轴测轴或轴测轴的平行线上，然后把量取的各线段连起来即成轴测图。
