水暖工:从新手到高手的管线表示方法

【摘要】:图1-5b是立管单线图的单线表示法,立面图用铅垂线表示,平面图用圆圈或圆圈加点表示。图1-7b是45°弯头的单线图表示法。等径三通两管的交线为直线。

1.管子的单线图、双线图

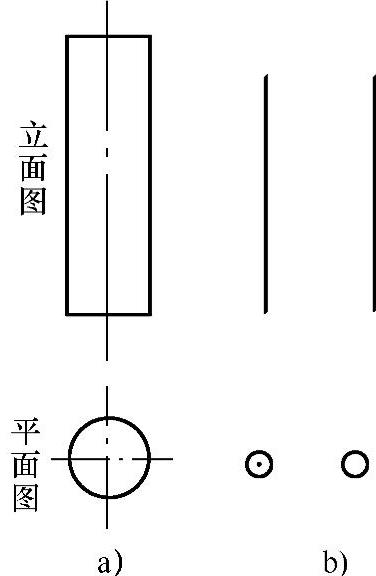

图1-5a是管子垂直放在空间(立管)的双线表示法,平面图立面图上的管子均应画上中心线。

图1-5b是立管单线图的单线表示法,立面图用铅垂线表示,平面图用圆圈或圆圈加点表示。


图1-5 管子单线图、双线图表示法

a)双线表示法 b)单线表示法

2.弯头的单线图、双线图

图1-6是90°弯头和45°弯头的双线图表示法。


图1-6 90°弯头和45°弯头双线图

a)90°弯头双线图 b)45°弯头双线图

图1-7a是90°弯头的单线图表示法。在平面图上先看到立管断口,后看到横管,画图时同管子单线图表示方法相同,对于立管断口的投影画成有圆心的小圆圈,也可以画成一个小圆圈。在侧面图(左视图)上,先看到立管,横管的断口在背面看不到,用直线画入小圆中心的方法表示。图1-7b是45°弯头的单线图表示法。45°弯头的画法与90°弯头的画法很相似,但弯头背部的投影用直线加半圆圈表示。


图1-7 弯头单线图

a)90°弯头单线图 b)45°弯头单线图

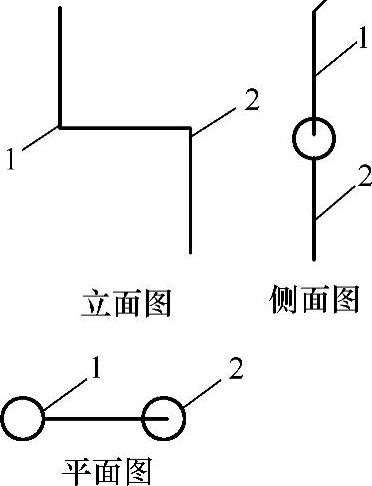

两个弯头在同一平面上的组合,一般称为来回弯。图1-8是来回弯的三面投影图,立面图显示了来回弯的实形,它由弯头1和弯头2组成;平面图里,弯头1投影时先看到立管断口而画成了带点的小圆圈,弯头2投影时看到背部,用水平线进入小圆圈中心来表示;侧面图是由两条铅垂线和一个小圆圈组成,弯头1投影时看到的背部,用直线进入圆圈中心表示,弯头2被弯头1遮住,用直线画至小圆圈边表示。

两个弯头互成90°的组合,一般称为摇头弯。图1-9是摇头弯的三面投影图,平面图里,弯头1投影看到背部,画成水平线进入小圆圈中,弯头2被弯头1遮住,用铅垂线画到小圆圈边表示;侧面图里,弯头1投影看到管子断口,用小圆圈加点和铅垂线表示,弯头2显示了侧面实形。


图1-8 来回弯的三面投影图

1,2—弯头


图1-9 摇头弯的三面投影图

1,2—弯头

3.三通的单线图、双线图

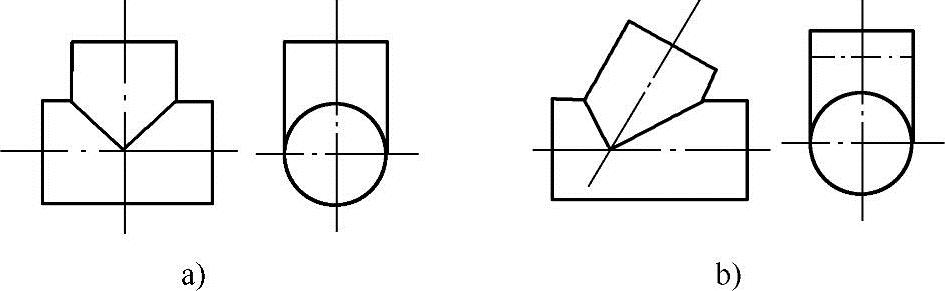

图1-10a是等径正三通双线图,图1-10b是等径斜三通双线图。等径三通两管的交线为直线。

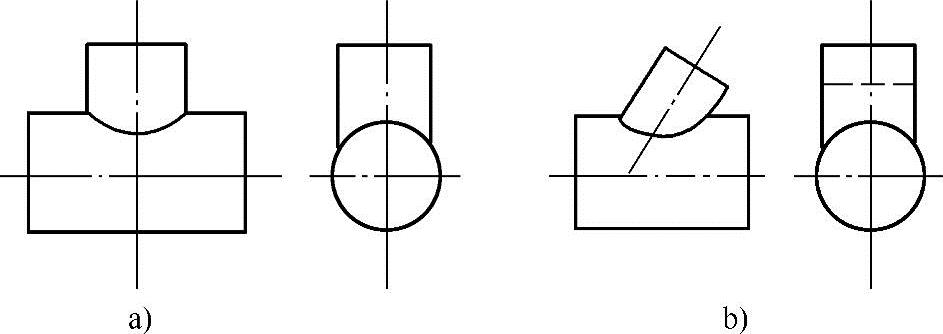

图1-11a是异径正三通双线图,图1-11b是异径斜三通双线图。异径三通两管的交线为圆弧形。


图1-10 等径三通双线图

a)等径正三通双线图 b)等径斜三通双线图


图1-11 异径三通双线图

a)异径正三通双线图 b)异径斜三通双线图

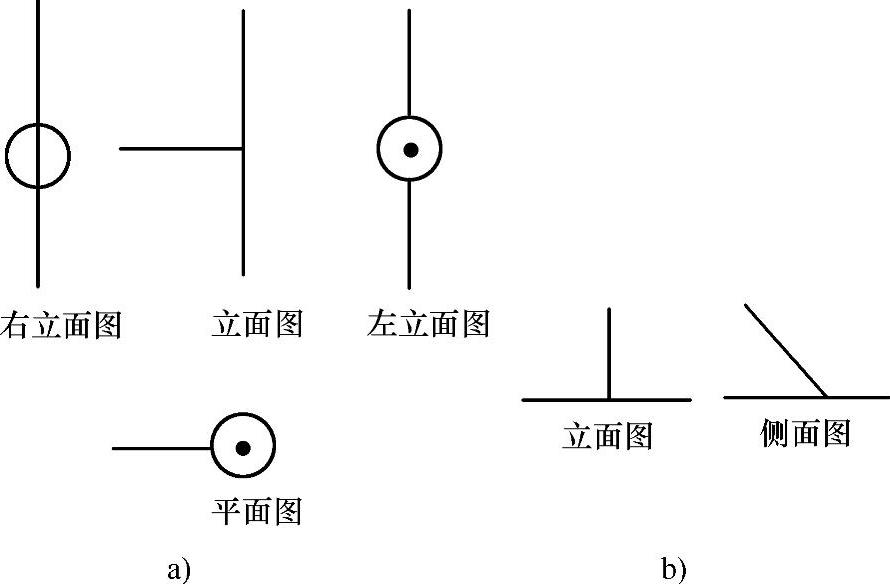

图1-12a是正三通的单线图。在平面图上先看到立管断口,所以把立管画成一个圆心带点的小圆,横管画在小圆圈的边上。在左立面图上先看到横管断口,所以把横管画成一个圆心带点的小圆圈,直管画在小圆圈的两边。在右立面图上先看到立管,后看到横管,这时横管画成小圆圈,立管通过小圆的圆心。在单线图里,不论是等径正三通还是异径正三通,其单线图的表示形式均相同。等径斜三通和异径斜三通在立面图和侧面图的单线图表示法,如图1-12b所示。


图1-12 三通的单线图

a)正三通单线图 b)等径斜三通和异径斜三通单线图

4.四通的单线图、双线图

图1-13a是等径四通双线图,两根管子的十字相交处,其交线呈“×”形直线。图1-13b是等径和异径四通单线图。


图1-13 四通单线图、双线图

a)等径四通双线图 b)等径和异径四通单线图

5.异径管的单线图、双线图

异径管有同心和偏心之分。图1-14a是同心异径管的单线图、双线图,同心异径管画成等腰梯形,在单线图里也可以画成等腰三角形。图1-14b是偏心异径管的单线图、双线图,偏心异径管不论在平面图还是在立面图上都用梯形表示。


图1-14 异径管的单线图、双线图

a)同心异径管的单线图、双线图 b)偏心异径管的单线图、双线图

6.阀门的单线图、双线图

管道工程中阀门的种类有很多,各类阀门在图样上的表示方法也不尽相同。在单线图里一般用两个相连接的三角形或实心加手柄线条表示,如图1-15所示。有的双线图和工艺管道的单线图要求画出阀杆的安装方向,这时凡是投影先看到手轮的,用圆圈画在阀门符号上表示;手柄在后面被遮住的,用半圆画在阀门符号上表示。


图1-15 单线图阀门表示法
