1.比例

图样上的长短与实际长短的相比关系，称为比例，比例用M表示，如M1∶100就是图样上10cm长度表示实际长度为10m。管道施工图常用的比例有1∶5、1∶10、1∶200等，大样图则采用1∶10或1∶20等较小的比例，区域性平面图采用1∶50、1∶1000等较大的比例。

2.管径

施工图上的管道必须按规定标注管径。管径尺寸应以“mm”（毫米）为单位，在标注时通常只注写代号与数字，而不注明单位。

焊接钢管、给水铸铁管、排水铸铁管、预应力混凝土输水管及阀门，均以公称尺寸（DN）标注管径；硬聚氯乙烯塑料排水管（即UPVC管）、ABS工程塑料管、PP管等塑料管及铝塑复合管，由于发展较快，相关国家标准或行业标准有些滞后或不协调，因此在管径标注方面不太一致，可采用标准公称尺寸、公称外径、外径、公称内径、内径等多种标注方式。施工中应以供货厂家的产品样本为准。无缝钢管及有色金属管道则采用“外径×壁厚”的标注方式，焊接钢管（即低压流体输送用焊接钢管）最小的常用规格为DN15，最大规格为DN150。也可以用焊接钢管上的管螺纹来表示管径，上述规格则分为1/2″和6″，其中以6″为管螺纹的最大规格，因此凡是直径大于DN150的管子，如果必须用英制尺寸标注直径，则只能标相当于多少英寸，而不能用相当于多少英寸“管螺纹”的形式来标注管径。焊接钢管与常用小直径无缝钢管的对应关系见表1-1。

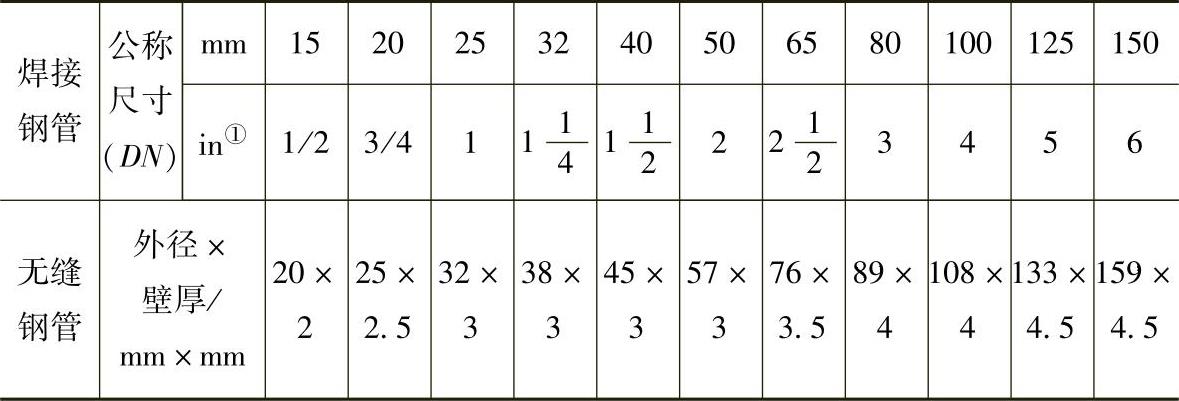

表1-1 焊接钢管与常用小直径无缝钢管的对应关系

① 1in=0.0254m。

立管的管径尺寸标注在管道的左侧，如图1-1所示，当管径尺寸无法按上述位置标注时，可另找适当位置标注。多根管线的管径尺寸可用引出线进行标注，如图1-2所示。

图1-1 管径尺寸标注位置

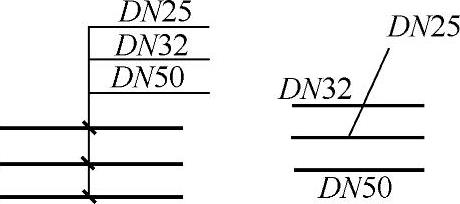

图1-2　多根管线管径尺寸的标注

3.标高

管道在建筑物内的安装高度用标高表示。一般以建筑物底层室内地坪作为正负零（±0.000），比该基准高时用正号（+）表示，但也可以不写正号；比该基准低时必须用负号（-）表示。总图中标高的单位以“m”计算，但不需标注“m”。《房屋建筑制图统一标准》（GB/T50001—2010）规定，标高数值标注到小数点后三位，即精确到“mm”；在总平面图中，可精确到“cm”，即标注到小数点后两位。标高符号及注法如图1-3所示，标高符号尖端的水平线即为需要标注部位的引出线。化工管道中，也采用局部涂黑标高三角形符号的方法来表示管中心标高、管底标高和管顶标高。

图1-3 标高符号及注法

室外管道的标高用绝对标高表示，绝对标高也称为海拔标高或海拔高程。每个施工现场都有绝对标高控制点，由土建施工单位掌握这方面的资料。中、小直径管道一般标注管道中心的标高，排水管等重力流管道通常标注管底标高。重力流管道是指管道介质在没有压力的情况下，靠重力作用沿坡度流动的管道。大直径管道较多地采用标注管底标高，有的采用“埋深不小于……”的提法来确定管顶的最小埋设深度。除标高以“m”计以外，施工图中的其他尺寸均以“mm”计。

4.坡度和坡向

水平管道往往需要按规定的坡度敷设。室外管道和室内干管的坡度一般为2/1000～5/1000，室内管道的坡度差异较大，一般在3/1000～2/100之间。坡度常用i表示，如i=0.003或i0.003，即表示坡度为3/1000，其他类推。坡向用箭头标注在管道线条旁边，箭头指向低的方向。图1-4为坡度及坡向表示方法。

图1-4 坡度及坡向表示方法
