软化点测定结果-土木工程材料

2023-09-01 理论教育版权反馈

【摘要】：图15.3软化点测试2.试验准备①将黄铜环置于涂有隔离剂的金属板或玻璃上，将沥青加热熔化至流动状态。石油沥青样品加热至倾倒温度的时间不超过2 h，其加热温度不得超过估计软化点110℃；煤焦油沥青样品加热至倾倒温度的时间不超过30 min，其加热温度不得超过估计软化点55℃。

软化点是反映沥青在温度作用下其黏度和塑性改变程度的指标，它是在不同环境下选用沥青的最重要指标之一。

1.主要仪器设备

沥青软化点测定仪器（图15.3）可调温的电炉或其他加热器、玻璃板或金属板、筛（筛孔为0.3～0.5 mm 的金属网）、小刀、隔离剂、加热介质（甘油或新煮沸过的蒸馏水）。

pagenumber_ebook=305,pagenumber_book=298

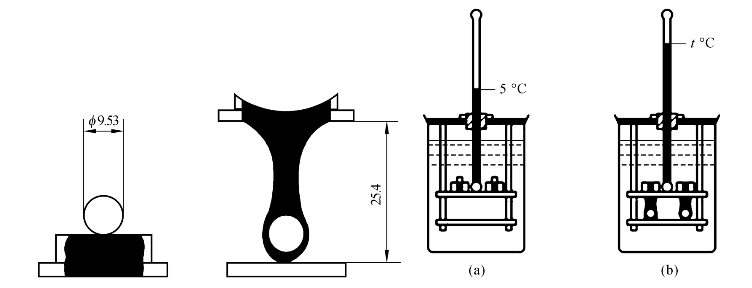

图15.3　软化点测试

2.试验准备

①将黄铜环置于涂有隔离剂的金属板或玻璃上，将沥青加热熔化至流动状态。加热试样时要不断搅拌以防止局部过热，直到样品变得流动。石油沥青样品加热至倾倒温度的时间不超过2 h，其加热温度不得超过估计软化点110℃；煤焦油沥青样品加热至倾倒温度的时间不超过30 min，其加热温度不得超过估计软化点55℃。注入黄铜环内至略高出环面为止。所有石油沥青试样的准备和测试必须在6 h 内完成，煤焦油沥青必须在4.5 h 内完成。

②如果估计软化点在110℃以上时，应将金属板与黄铜环预热至80～100℃。然后将铜环放到涂有隔离剂的金属板上。否则会出现沥青试样从铜环中完全脱落。

③向每个环中倒入略过量的沥青试样，让试样在室温下至少冷却30 min。对于在室温下较软的样品，应将试件在低于预计软化点10℃以上的环境中冷却30 min。从开始倒试样时起至完成试验的时间不得超过240 min。

④当试样冷却后，用稍加热的小刀或刮刀干净地刮去多余的沥青，使得每一个圆片饱满且和环的顶部齐平。

3.试验步骤

①选择合适的加热介质。新煮沸过的蒸馏水适于软化点为30～80℃的沥青，起始加热介质温度应为（5±1）℃。甘油适于软化点为80～157℃的沥青，起始加热介质的温度应为（30±1）℃。为了进行比较，所有软化点低于80℃的沥青应在水浴中测定，而高于80℃的在甘油浴中测定。

②将装有试样的试样环连同试样底板置于规定起始温度的恒温水槽中至少15 min，同时将金属支架、钢球、钢球定位环等也置于相同水槽中。

③再次用镊子从浴槽底部将钢球夹住并置于定位器中。

④从浴槽底部加热使温度以恒定的速率5℃/min 上升。为了防止通风的影响，必要时可用保护装置。试验期间不能取加热速率的平均值，在加热3 min 后，升温速度应达到（5±0.5）℃/min，若温度上升速率超过此限定范围，则此次试验失败。

⑤试样受热软化逐渐下坠，至下层底板表面接触时，立即读取温度。

4.试验结果及评定

①同一试样平行试验两次，当两次测定值的差符合重复性试验精度要求时，取其平均值作为软化点试验结果，准确至0.5℃。

②当试样软化点小于80℃时，重复性试验的允许误差为1℃，再现性试验的允许误差为4℃。
