道路黏稠石油沥青（固体/半固体）、改性沥青、液体石油沥青蒸馏后残留物、乳化沥青蒸发后残留物的稠度用针入度法测定。

针入度反映的是沥青稠度，针入度值越小，表示沥青稠度越大；反之，表示沥青稠度越小。一般来说，稠度越大，沥青的黏度越大。

沥青的针入度以标准针在一定的荷重、时间和温度条件下垂直穿入沥青试样的深度来表示，单位为1/10 mm。如未另行规定，标准针、针连杆与附加砝码的总质量为（100±0.05）g，温度为（25±0.1）℃，时间为5 s。特定试验可采用的其他条件如表15.1所示。

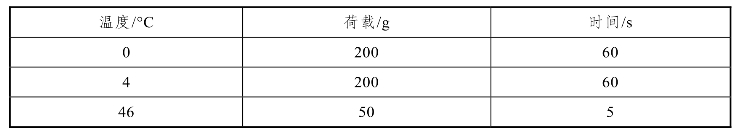

表15.1　针入度特定试验规定

pagenumber_ebook=302,pagenumber_book=295

1.主要仪器设备

针入度仪（图15.1）、标准针、盛样皿、温度计、水槽（恒温水浴）、平底保温皿、金属皿或瓷皿、秒表、砂浴（用煤气炉或电炉加热）等。

pagenumber_ebook=303,pagenumber_book=296

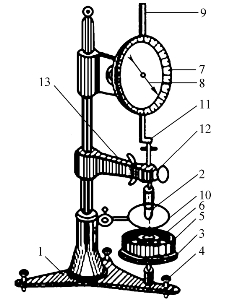

图15.1　针入度仪

1—底座；2—小镜；3—圆形平台；4—调平螺丝；5—保温皿；6—试样；7—刻度盘；8—指针； 9—活杆；10—标准针；11—连杆；12—按钮；13—砝码

2.试验准备

加热样品并不断搅拌防止局部过热，直至样品能够自由流动，但加热时间不超过30 min。加热时石油沥青加热温度不超过软化点90℃，焦油沥青加热温度不超过软化点60℃。将样品注入试样皿内，其深度应大于预计穿入深度10 mm，放置于15～30℃的空气中冷却1～1.5 h（小试样皿）或1.5～2.0 h（大试样皿）。冷却时应注意不使灰尘落入。然后将试样皿浸入（25±0.1）℃的恒温水浴中，水浴的水面应高于试样表面10 mm 以上。小试样皿恒温1～1.5 h，大试样皿恒温1.5～2.0 h。(https://www.chuimin.cn)

3.试验步骤

①调整针入度计水平。检查连杆和导轨无明显摩擦用甲苯或合适溶剂清洗针，用干净布擦干。然后将针插入连杆中固定，放好规定质量的砝码。

②将恒温的试样皿自水槽中取出，置于水温严格控制为25℃的平底保温皿中，试样表面以上的水层高度应不小于10 mm，再将保温皿置于针入度计的旋转圆形平台上。

③调节标准针使针尖与试样表面恰好接触，移动活杆使与标准针连杆顶端接触，并将刻度盘指标调整至零。

④用手紧压按钮，同时开动秒表，使标准针自由地下落穿入沥青试样，经5s 后放开按钮，使针停止下沉。

⑤再拉下活杆使其与标准针连杆顶端相接触，这时指针也随之转动，刻度盘指针读数即为试样的针入度，用1/10 mm 表示。

⑥在试样的不同点重复试验3次，各测点间及测点与试样皿边缘的距离应不小于10 mm；每次试验时，都应检查保温皿内水温是否恒定在25℃；每次试验后，将针取下，用浸有甲苯或其他合适有机溶剂的布将针尖端部附着的沥青擦干净以备下次使用。

4.试验结果的计算及评定

以3次试验结果的平均值作为该沥青的针入度，取至整数。3次试验所测定针入度的最大值与最小值之差不应超过表15.2的规定，否则应重新测定。

表15.2　针入度测定允许最大差值
