土木工程材料拉伸试验结果
【摘要】：表14.1车削试件尺寸mm图14.1钢筋拉伸试件注：头部长h，决定于所用夹头的尺寸。如果拉断处由于各种原因形成缝隙，则此缝隙应计入试件拉断后的标距部分长度内。如试件在标距端点上或标距外断裂，则试验结果无效，应重作试验。图14.2位移法计算标距
1.主要仪器
①万能材料试验机（精度±1%）（量程最好选择使试件达到最大载荷时，指针位于第三象限内）。
②尖量爪游标卡尺（精确度为0.1 mm）、带摩擦棘轮的千分尺（精确度为0.1 mm）。
③钢筋划线机等。
2.试件制备
①钢筋截取后，直径为8～40 mm 的钢筋可直接作为试件，如果受试验机量程限制，22～40 mm 的钢筋可经车削加工后作为试件，其尺寸和形状如表14.1和图14.1所示。
②在试件表面平行其轴线用铅笔画直线，在直线上以浅冲眼冲出标距端点（标点），并沿标距长度用油漆划出10等分点的分格标点。
表14.1 车削试件尺寸 mm

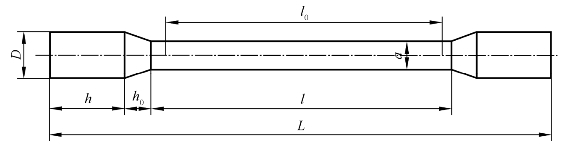

图14.1 钢筋拉伸试件
注：头部长h，决定于所用夹头的尺寸。
3.试验步骤
①测量标距长度L0，精确到0.1 mm。
②未经车削的试件，按质量法求出横截面面积：
式中 A0──试件横截面面积（cm2），换算成 mm2；
m──试件质量（g）；
L──试件长度（cm）；
7.85──钢筋密度（g/cm3）。
车削试件分别测量标距两端点和中部的直径，求出截面面积，取3个面积中最小的面积值作为A0。
③调整试验机测力度盘的指针，使对准零点，并拨动副指针，使之与主指针重叠。
④将试件固定在试验机夹头内。开动试验机进行拉伸，拉伸速度为：屈服前，应力增加速度为每秒10 MPa；屈服后，试验机活动夹头在荷载下的移动速度为不大于0.5 L/min（对于不经车削的试件l＝l0＋2h0）。
⑤拉伸过程中，测力度盘的指针停止转动时的恒定荷载或第一次回转时的最小荷载，即为屈服点荷载Fs（N）。向试件继续加荷直至试件拉断，读出最大荷载Fb。按下式计算试件的屈服点：
式中 σs──屈服点（MPa）；
Ps──屈服点荷载（N）；
A0──试件原横截面面积（ mm2）。
σs应计算至10 MPa，小数点后数字按四舍六入五单双法处理。
⑥向试件连续施荷直至拉断，由测力度盘读出最大荷载Fb（N）。按下式计算试件的抗拉强度
式中 σb──抗拉强度（MPa）；
Pb──最大荷载（N）；
A0──试件原横截面面积（ mm2）。
σb应计算至10 MPa，小数点后数字按四舍六入五单双法处理。
⑦伸长率的测定。
A.将已拉断的试件在断裂处对齐，尽量使其轴线位于一条直线上。如果拉断处由于各种原因形成缝隙，则此缝隙应计入试件拉断后的标距部分长度内。
B.如果拉断处到临近标距端点的距离大于（1/3）l0时，可用卡尺直接量出已被拉长的标距长度11（mm，精确至0.1 mm）。
C.如果拉断处到临近的标距端点的距离小于或等于（1/3）L0时，可按下述位移法确定L1在：长端上，从拉断处O取基本等于短段格数，得B点，接着取等于长段所余格数（偶数）之半，得C点；或取所余格数（奇数）减1与加1之半，得C和C1点。位移后的L1按下式计算（图14.2）：
如果直接量测所求得的伸长率能达到技术条件的规定值，则可不采用位移法。
④伸长率按下式计算（精确至1%）：
式中 σ10，σ5──l0＝10A和l0＝5A时的伸长率；
l0──原标距长度10a（5a）（mm）；
l1──试件拉断后直接量出或按位移法确定的标距部分的长度（mm），精确至0.1 mm。
如试件在标距端点上或标距外断裂，则试验结果无效，应重作试验。

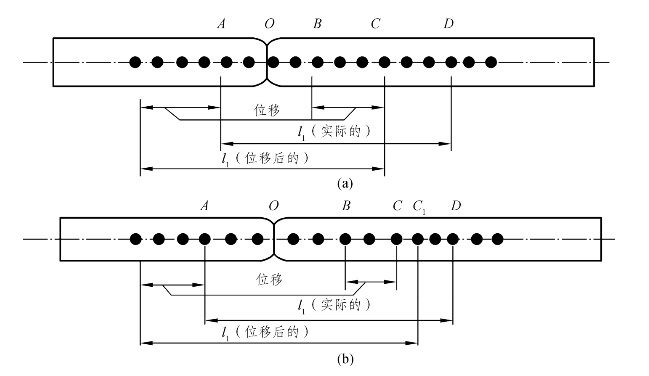

图14.2 位移法计算标距
