混凝土浇制的质量，仅看表面来判断好坏，是远远不够的，更重要的是应对原材料规范、性能及设计图纸进行检查分析。水中不得含有油脂和影响强度的化合物。混凝土的强度试验。混凝土抗压强度试验可由两种方法，在工地上可用撞痕法，保养期到后，可在专用设备上进行抗压试验，后一种试验一般由主管部门规定，有资质的试验单位和地点，试验后要出具正式试验报告。......
2023-06-29
水泥胶砂强度检验结果
【摘要】：掌握水泥胶砂强度的试验方法，测定水泥在规定龄期的抗压强度和抗折强度，确定水泥的强度等级。图11.5胶砂搅拌机结构示意图图11.6胶砂振实台1—固定螺丝；2—定位套；3—止动器；4—凸面；5—台面； 6—凸轮；7—开关计数装置图11.7水泥胶砂强度检验试模及其构造1—隔板；2—端板；3—底板3.试件成型①将试模擦净一薄层机油。E.以一组三个试件测定值的算术平均值作为抗折强度的试验结果。
掌握水泥胶砂强度的试验方法，测定水泥在规定龄期的抗压强度和抗折强度，确定水泥的强度等级。
1.试验条件
试件成型试验室温度应保持在（20±2）℃，相对湿度应不低于50%。试件带模养护的养护箱或雾室温度应保持在（20±2）℃，相对湿度应不低于90%。试件养护池水温度应保持在 （20±1）℃范围内。
2.主要仪器设备
行星式水泥胶砂搅拌机（图11.5）水泥胶砂试件成型振实台（图11.6）、40 mm×40 mm水泥抗压夹具、水泥胶砂试模（图11.7）、抗折试验机、抗压试验机、播料器、刮平直尺、天平、量水器等。
图11.5 胶砂搅拌机结构示意图

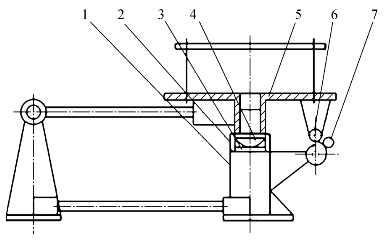

图11.6 胶砂振实台
1—固定螺丝；2—定位套；3—止动器；4—凸面；5—台面； 6—凸轮；7—开关计数装置

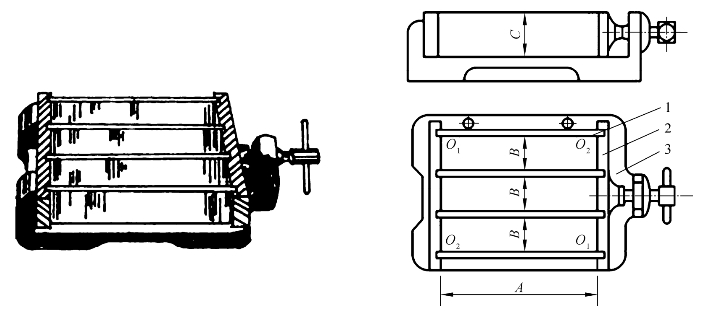

图11.7 水泥胶砂强度检验试模及其构造
1—隔板；2—端板；3—底板
3.试件成型
①将试模擦净一薄层机油。四周模板与底座的接触面上应涂黄油紧密装配防止漏浆内壁均匀刷。
②以标准稠度用水量按测定标准稠度时拌和净浆的方法制成净浆。
③配合比：
胶砂的质量配合比为：水泥∶ISO标准砂∶水＝1∶3.0∶0.5。
④搅拌。
A.把水加入搅拌锅内，再加入水泥，把锅放在固定架上，上升至固定位置。
B.然后立即开动搅拌机，低速搅拌30 s 后，在第二个30 s 开始的同时均匀地将砂加入，把机器转至高速再拌30 s。
C.停拌90 s，在第一个15 s 内用一胶皮刮具将叶片和锅壁上的胶砂，刮入锅中间。在高速下继续搅拌60 s 后，停机取下搅拌锅。
D.各个搅拌阶段，时间误差应在±1 s 内。将黏在叶片上的胶砂刮下。
⑤成型。
胶砂制备后立即进行成型。将空试模和模套固定在振实台上，用一适当勺子直接从搅拌锅中将胶砂分两层装入试模。装第一层时，每个槽里约放300 g 胶砂，用大播料器垂直架在模套顶部沿每个模槽来回一次将料层播平，接着振实60次。再装入第二层胶砂，用小播料器播平，再振实60次。移走套模，从振实台上取下试模，用一金属直尺以近似90°的角度架在试模顶的一端，然后沿试模长度方向以横向锯割动作慢慢移向另一端，一次将超过试模部分的胶砂刮去，并用同一直尺以近乎水平的状况将试体表面抹平。
⑥在试模上做好标记后，立即放入湿气养护箱或雾室进行养护。
⑦脱模与养护。
A.去掉留在模子四周的胶砂。立即将做好标记的试模放入雾室或养护箱的水平架子上养护，湿空气应能与试模各边接触。养护时，不应将试模放在其他试模上，一直养护到规定的脱模时间时，取出脱模。脱模前，用防水墨汁对试体进行编号，对于两个龄期以上的试体，在编号时应将同一试模中的三条试体分在两个以上龄期内。脱模应非常小心，可用塑料锤或橡皮榔头对试体脱模。
B.试件脱模后立即水平或垂直放入水槽中养护，养护水温度为（20±1）℃，试件之间应留有间隙，养护期间试件之间或试件上表面的水深不得小于5 mm。每个养护池只能养护同类型的水泥试件。
4.强度测定
（1）抗折强度测定
A.每龄期取出三条试件先做抗折强度测定。测定前须擦去试件表面的水分和砂粒，清除夹具上圆柱表面黏着的杂物。试件放入抗折夹具内，应使试件侧面与圆柱接触。
B.试件长轴垂直于支撑圆柱，通过加荷圆柱以（50±10）N/s 的速率均匀地将荷载垂直地加在棱柱体相对侧面上，直至折断。
C.保持两个半截棱柱体处于潮湿状态直至抗压试验。
D.抗折强度按下式计算（计算至0.1 MPa）：
式中 Rf──单个试件抗折强度（MPa）；
Ft──折断时施加于棱柱体中部的荷载（N）；
L──支撑圆柱之间的距离（mm）；
b──棱柱体正方形截面的边长（mm）。
E.以一组三个试件测定值的算术平均值作为抗折强度的试验结果（精确至0.1 MPa）。当三个强度值中有一个超出平均值±10%时，应剔除后再取平均值作为抗折强度试验结果。
（2）抗压强度测定
①抗折强度测定后的两个断块应立即进行抗压强度测定。抗压强度测定须用抗压夹具进行，使试件受压面积为40 mm×40 mm。测定前应清除试件受压面与加压板间的砂粒或杂物。测定时以试件侧面作为受压面，并使夹具对准压力机压板中心。
②在整个加荷过程中以（2 400±200）N/s 的速率均匀地加荷，直至试件破坏。
③抗压强度Rc以N/mm2（MPa）为单位，按下式计算（精确至0.1 MPa）
式中 Fc──试件破坏时的最大荷载（N）；
A──试件受压部分面积，即40 mm×40 mm＝1 600 mm2。
有关土木工程材料的文章
- 详细阅读
-
掌握水泥技术要求，进场检验与保管详细阅读
水泥厂需要对出厂水泥做质量检验。商品混凝土生产单位、施工员等必须对水泥进行进场验收，这些工作都需要技术人员掌握判定水泥质量是否合格的技术标准要求，掌握水泥进场检验技巧与规范要求，这是做好水泥质量把控的基本前提。化学指标中有任何一项不合格，则判定该水泥为不合格品。体积安定性不良、不符合规定的水泥为不合格品，禁止使用。通用硅酸盐水泥中三氧化硫的含量不得超过3.5%。国家标准规定，水泥的细度可用筛......
2023-10-10
-
水泥凝结时间测定结果详细阅读
③凝结时间的测定：试件在温气养护箱中养护至加水后30 min 进行第一次测定。图11.2水泥凝结时间测定仪⑥测定时应注意，在最初测定的操作时应轻轻扶持金属棒，使其徐徐下降以防试针撞弯，但结果以自由下落为准；在整个测试过程中试针贯入的位置至少要距离圆模内壁10 mm。评定方法为将测定的初凝和终凝时间，对照国家标准中各种水泥的技术要求，从而判定凝结时间是否合格。......
2023-09-01
-
蒸压灰砂砖：特性、强度等级和应用详细阅读
图6.3蒸压灰砂砖1.蒸压（养）灰砂砖蒸压灰砂砖是以砂和石灰为原料，经配料、拌和、压制成型和蒸压养护而制成的砖，如图6.3所示。表6.9粉煤灰砖强度等级粉煤灰砖的抗冻性要求见表6.10。表6.10粉煤灰砖的抗冻指标应用粉煤灰砖可用于工业和民用建筑的墙体和基础，但用于基础或用于易受冻融和干湿交替作用的部位时，必须用优等品或一等品的砖，不得长期用于受热200℃以上、受急冷或急热作用的部，或有酸性介质侵蚀的建筑部位。......
2023-09-01
-
环境监测：统计检验测量结果详细阅读
在实验室质量考核中，对标准样品的实际测量均值与其保证值之间的差异是由抽样误差引起的，还是确实存在本质的差别，可用计算t值和查t值表的方法来判断两均值之差属于抽样误差的概率有多大，即对这些差异进行“显著性检验”，简称“t检验”，当抽样误差的概率较大时，两均值的差异很可能是抽样误差所致，亦即两均值无显著性差异；如其概率很小，即此差异属于抽样误差的可能性很小，因而两均值有显著性差异。......
2023-11-23
-
测量模型拟合度检验结果分析详细阅读
与回归分析不同，结构方程模型SEM作为一种能够同时检验多个预测变量在多个试验标准或应变量上的效果的实验方式，是可以确信的。[4]安德森和格宾认为，在用结构方程模型检验假设中的变量关系之前，应该首先检验测量模型是否有良好的拟合度。整个测量模型取得了良好的拟合指数：χ2＝815.2，df＝278，χ2/df＝2.93，CFI＝0.90，GFI＝0.89，TLI＝0.88，RMSEA＝0.06。另外所有的因子载荷均在0.05的水平上显著，显示出测量模型具有较好的聚合效度。......
2023-11-04
-
铝酸钙水泥：胶凝材料的主要成分与用途分析详细阅读
以一铝酸钙和二铝酸钙为主要物相成分的胶凝材料称为铝酸钙水泥。普通铝酸钙水泥的成分波动较大w为53%～70%，w为21%～35%，w为3%～7%。铝酸钙水泥主要用作耐火浇注料和喷射料的结合剂。中、低档耐火浇注料，如黏土质、高铝质等浇注料采用普通铝酸钙水泥作结合剂。普通耐火浇注料铝酸钙水泥加入量为10%～20%，低水泥耐火浇注料加入量为5%～7%，超低水泥浇注料加入量小于3%。......
2023-06-24
-
水泥质量复验结果-建筑材料详细阅读
水泥质量是否合格，需要通过科学的试验方法进行检测，并结合相关质量控制指标要求进行判定。表3-11通用硅酸盐水泥试验取样依据及方法2）试验用水试验用水应是洁净的饮用水，如有争议时应以蒸馏水为准。2）试验目的为测定水泥凝结时间及安定性时制备标准稠度的水泥净浆确定加水量。④试验结果确定。试验前准备、水泥净浆的拌制、测定步骤皆与调整水量法相同。......
2023-10-10
相关推荐
