沥青混合料的分类方法主要有以下几种：1.按矿料级配类型分类根据沥青混合料所用矿料级配类型的不同，可分为连续级配沥青混合料和间断级配沥青混合料两类。连续级配沥青混合料指矿料按级配原则，从大到小各级粒径都有、按比例相互搭配组成的混合料。热拌沥青混合料强度高、路用性能好、成型期短，铺筑几小时就可开放交通。......
2023-09-01
沥青混合料类型和设计级配范围-《土木工程材料》
【摘要】：表8.17沥青面层混合料类型选择[7]2.沥青混合料公称最大粒径的选择沥青混合料的公称最大粒径应与结构层的设计厚度相匹配，以保证沥青层的压实密度减少集料离析。沥青玛蹄脂碎石混合料SMA和开级配沥青混合料OGFC的级配范围见本章第四节的内容。当道路交通量较大、轴载较重时，可选择粗型混合料级配范围。
1.沥青混合料类型的选择
通常，沥青面层采用双层式或三层式结构，基层采用单层成双层式结构，各层所用沥青混合料类型应根据道路交通荷载等级与所处结构层位的使用要求进行选择。各层沥青混合料不仅应满足道路结构的技术要求，还应满足所在层位的功能性要求，且便于施工，不易离析。沥青面层混合料类型可按表8.17选用，对抗滑、排水或降噪有特殊要求的表面层可采用开级配沥青磨耗层混合料OGFC。

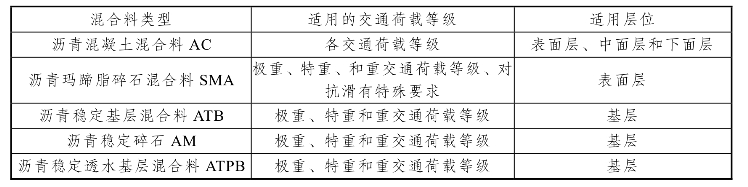

表8.17 沥青面层混合料类型选择[7]
2.沥青混合料公称最大粒径的选择
沥青混合料的公称最大粒径应与结构层的设计厚度相匹配，以保证沥青层的压实密度减少集料离析。根据我国沥青路面的工程经验，《公路沥青路面设计规范》（JTGD50—2017）规定，连续密级配沥青混凝土混合料、沥青玛蹄脂碎石混合料的结构厚度不宜小于矿料公称最大粒径的2.5倍；开级配沥青混合料的结构厚度不宜小于矿料公称最大粒径的2.0倍。不同类型沥青层的最小厚度应满足表8.18的规定。此外，规定了沥青层各层沥青混合料的公称最大粒径，表面层沥青混合料不宜大于16 m，中面层和下面层沥青混合料不宜小于16 mm，基层沥青碎石不宜小于26.5 mm。

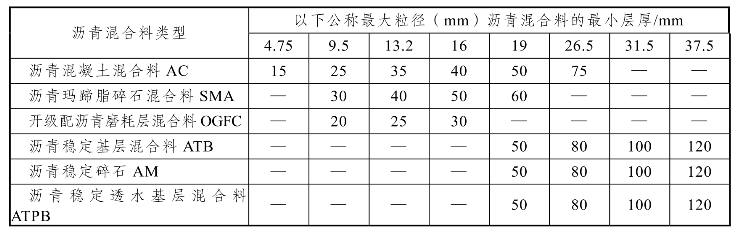

表8.18 沥青混合料公称最大粒径与最小厚度[8]
3.密级配沥青混合料的矿料级配范国
沥青混合料矿料的级配组成对其使用性能影响很大，也是配合比设计的重要内容之一。《公路沥青路面施工技术规范》（JTG F40-2004）对密级配沥青混合料的矿料级配范围做出了规定，见表8.19和表8.20。并根据关键筛孔的通过百分率，可将AC型混合料分为细型、粗型密级配沥青混合料，见表8.21。细型和租型都属于密级配混合料，粗型混合料中的粗集料含量较高，可以形成嵌挤型密级配沥青混合料。
沥青玛蹄脂碎石混合料SMA和开级配沥青混合料OGFC的级配范围见本章第四节的内容。

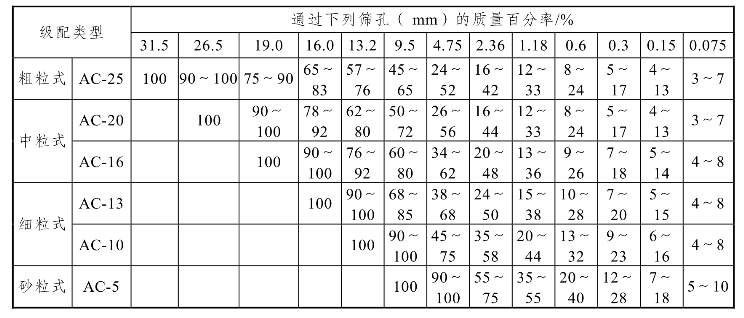

表8.19 密级配沥青混合料（AC）矿料级配范围[9]

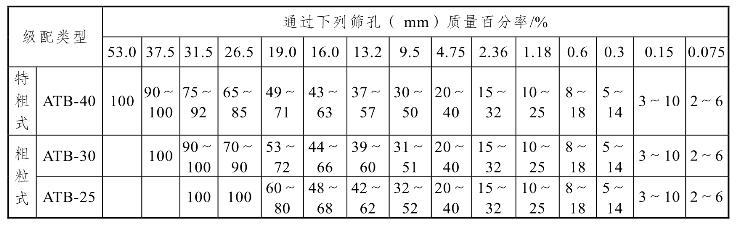

表8.20 密级配沥青稳定基层混合料（ATB）矿料级配范围[10]

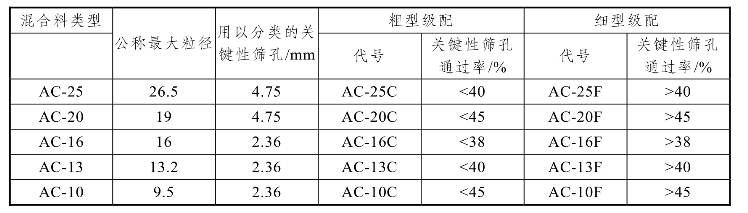

表8.21 粗型和细型密级配沥青混合料的关键性筛孔通过率[11]
在进行沥青混合料配合比设计时，应根据沥青路面的使用条件、材料特征等，在表中给出的级配范围内选择一个合适的范围作为工程设计级配依据。当道路交通量较大、轴载较重时，可选择粗型混合料级配范围。
有关土木工程材料的文章
- 详细阅读
-
配热拌沥青混合料密级设计方法详细阅读
某高等级公路沥青路面中面层用沥青混合料配合比设计。表8.26各挡集料和矿粉的密度和吸水率表8.27各档集料和矿粉的筛分结果设计要求确定沥青混合料类型进行矿质混合料配合比设计。图8.11矿质混合料级配组成曲线步骤2：矿质混合料设计配合比的确定①拟定......
2023-09-01
-
密级配沥青混合料配比设计要求详细阅读
毛体积相对密度是压实沥青混合料毛体积密度与同温度水密度的比值。沥青混合料的理论最大相对密度通过实测法或计算法确定。计算法是根据沥青混合料组成材料的相对密度和用量比例来进行计算的。因此，在评价沥青混合料空隙率时，为得到较为真实的空隙率数据，应根据试件空隙率水平，按照规定的标准方法进行试验和计算。......
2023-09-01
-
沥青混合料组成材料的技术要求-《土木工程材料详细阅读
沥青混合料的技术性质在很大程度上取决于其组成材料的质量品质用量比例及新中合料的制备工艺等因素其中组成材料的质量是首先需要关注的问题。粗集料的质量应符合表8.10的要求。各档细集料在沥青混合料中的适用性，应将其与粗集料及填料配制成矿质混合料后，根据矿料合成级配是否符合设计级配范围的要求做出决定。......
2023-09-01
- 详细阅读
-
沥青混合料低温抗裂性in土木工程材料详细阅读
所以要求沥青混合料应具备一定的低温抗裂性能，即较高的低温强度或较大的低温变形能力。沥青混合料在低温下破坏弯拉应变越大，其低温柔性越好，抗裂性越好。劲度模量小，在同等条件下沥青混合料的温度应力较小，低温抗裂性较好。沥青混合料的劲度模量主要受沥青劲度的影响，沥青低温劲度又主要与沥青材料的感温性和老化程度密切相关。......
2023-09-01
-
沥青混合料组成与结构详细阅读
沥青混合料主要是由粗集料、细集料、矿粉、沥青以及外加剂组成的一种复合材料，材料与级配的不同使得沥青混合料具有不同的组成结构，主要包括三种结构，即悬浮密实结构、骨架空隙结构、骨架密实结构，见图8.7。我国用量最大的AC型沥青混合料就是按照连续型密级配原理设计的、典型的悬浮密实结构。......
2023-09-01
-
沥青混合料的耐久性：影响因素与解决方案详细阅读
耐久性是指沥青混合料在长期荷载和自然因素作用下抵抗破坏而不出现剥落和松散等损坏的能力。它包括沥青混合料的抗老化性、水稳定性等综合性质。我国现行规范采用空隙率、饱和度、残留稳定度等指标来表征沥青混合料的耐久性。评价沥青混合料水稳定性的试验主要有浸水试验、冻融劈裂强度试验、沥青与集料粘附性试验等。......
2023-09-01
相关推荐
