沥青混合料的分类方法主要有以下几种：1.按矿料级配类型分类根据沥青混合料所用矿料级配类型的不同，可分为连续级配沥青混合料和间断级配沥青混合料两类。连续级配沥青混合料指矿料按级配原则，从大到小各级粒径都有、按比例相互搭配组成的混合料。热拌沥青混合料强度高、路用性能好、成型期短，铺筑几小时就可开放交通。......
2023-09-01
沥青混合料组成材料的技术要求-《土木工程材料》
【摘要】：沥青混合料的技术性质在很大程度上取决于其组成材料的质量品质用量比例及新中合料的制备工艺等因素其中组成材料的质量是首先需要关注的问题。粗集料的质量应符合表8.10的要求。各档细集料在沥青混合料中的适用性，应将其与粗集料及填料配制成矿质混合料后，根据矿料合成级配是否符合设计级配范围的要求做出决定。
沥青混合料的技术性质在很大程度上取决于其组成材料的质量品质用量比例及新中合料的制备工艺等因素其中组成材料的质量是首先需要关注的问题。
1.沥青
沥青是沥青混合料中最重要的组成材料，其性能直接影响沥青混合料的各种技术性质。沥青路面所用沥青类型应根据道路等级、气候条件、交通荷载等级、结构层位、沥青混合料类型、施工条件以及当地使用经验等，经技术论证后确定。
在选择沥青等级时，必须考虑环境温度对沥青混合料的作用。一般来说，在夏季温度高、高温持续时间长的地区，应采用黏度高的沥青；而在冬季寒冷地区，宜采用稠度低、低温劲度较小的沥青；在日温差较大的地区应考虑选择针人度指数较高的低感温性沥青。
极重、特重和重交通荷载等级道路、气候严酷地区道路、连续长陡纵坡路段、服务区或停车场等行车速度慢路段的中面层和表面层，应采用黏度较大的改性沥青或添加外加剂等措施提高沥青混合料的强度和承载能力。
2.粗集料
沥青层用粗集料可以采用碎石、破碎砾石、矿渣等。粗集料应该洁净、干燥、表面粗糙、形状接近立方体，无风化，不含杂质，并具有足够的强度、耐磨耗性。粗集料的质量应符合表8.10的要求。破碎砾石应采用粒径大于50 mm 的颗粒轧制，破碎前必须清洗，含泥量不得大于1%，破碎砾石的破碎面积应符合表8.10的要求。

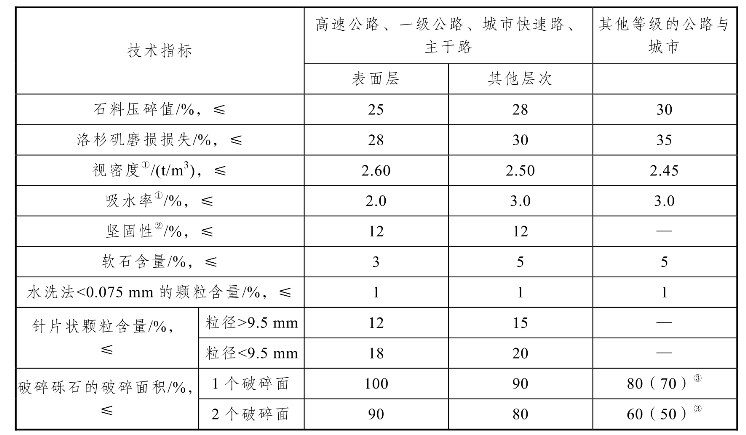

表8.10 沥青混合料用粗集料质量要求
注：①当租集料用于高速公路一级公路和城市快速路、主干路时，多孔玄武岩的视密度可放宽至2.45 t/m3，吸水率可放宽至3%，同时须得到主管部门的批准；
②坚固性试验根据需要进行；
③括号外数据为对表层用集料的要求，括号中数据为对其他层次的要求。
用于高速公路、一级公路、城市快速道路、主干路沥青路面表面层的粗集料应该选用坚硬、耐磨抗冲击性好的碎石或破碎砾石，不得使用筛选砾石、矿渣及软质集料，粗集料磨光值和沥青黏附性应符合表8.11的要求。当无坚硬石料时，允许掺加一定比例较小粒径的普通粗集料，掺加比例根据试验确定。在以骨架原则设计的沥青混合料中，不得掺加其他祖集料。
在高速公路、一级公路、城市快速路和主干路沥青路面中，需要使用坚硬的粗集料。当使用花岗岩、石英岩等酸性岩石轧制的粗集料时，如粗集料磨光值与沥青黏附性等级达不到表8.11的要求时，须采取抗剥落措施。常用的抗剥落方法有：在沥青混合料中掺加消石灰、水泥或抗剥落剂，或采用饱和石灰水处理粗集料等。

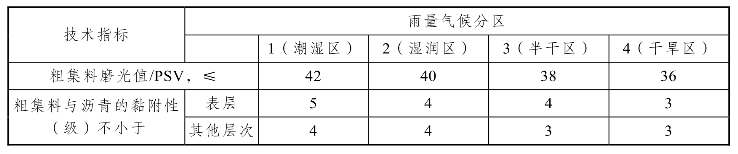

表8.11 粗集料磨光值及其沥青黏附性的技术要求[3]（JTG F40-2004）
（2）粗集料的粒径规格
粗集料生产和使用的规格应符合表8.12的要求。如某规格的粗集料不能满足表中的规定，但确认与其他集料组配后的矿料合成级配符合设计要求时，可以使用。

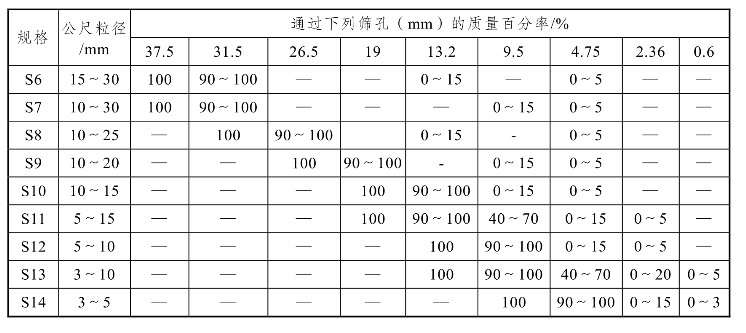

表8.12 沥青混合料用粗集料规格[4]（JTG F40-2004）
3.细集料
（1）物理力学性能要求
沥青混合料中的细集料，可以采用天然砂、机制砂或石屑。细集料应洁净、干燥、无风化、不含杂质，并有适当的级配范围。细集料的物理力学指标要求见表8.13 。

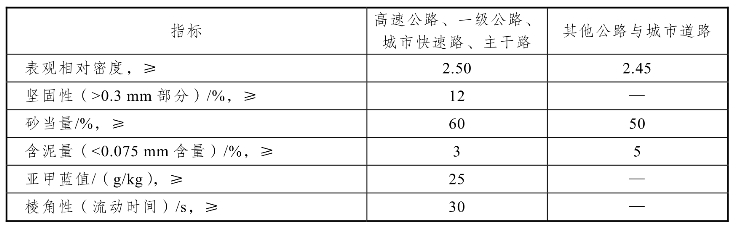

表8.13 沥青混合料用细集料质量要求
（2）细集料的粒径规格
机制砂和石屑的粒径规格见表8.14。各档细集料在沥青混合料中的适用性，应将其与粗集料及填料配制成矿质混合料后，根据矿料合成级配是否符合设计级配范围的要求做出决定。

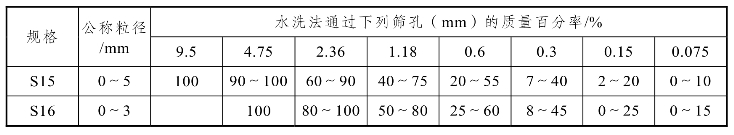

表8.14 沥青混合料用机制砂和石屑规格[5]
天然砂宜采用河沙或海砂，当使用山砂时应经过清洗。天然砂的规格应符合表8.15的规定，通常宜采用粗砂或中沙。AC混合料中天然砂用量通常不宜超过集料总量的20%，SMA混合料、OGFC混合料中不宜使用天然砂。

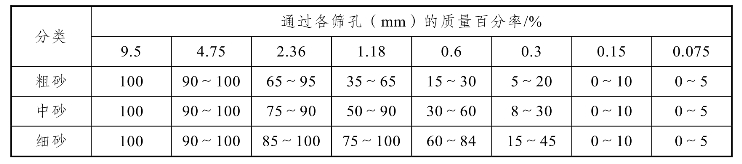

表8.15 沥青混合料用天然砂规格[6]
4.填料 沥青混合料中的填料必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，生产矿粉的原石料中泥土杂质应清除。矿粉要求干燥、洁净，能自由地从石粉仓中流出。其质量应符合表8.16的要求。

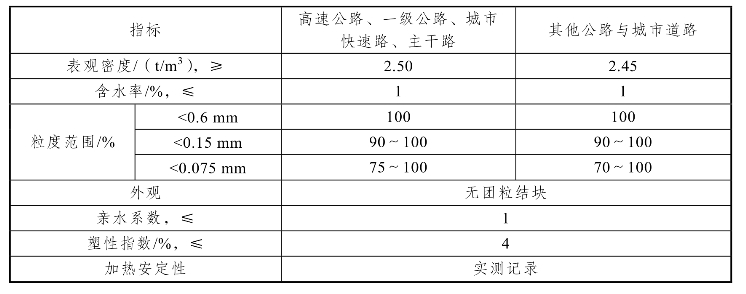

表8.16 沥青混合料用矿粉质量要求
在拌和厂采用干法除尘回收的粉尘可以代替一部分矿粉使用，湿法除尘得到的回收粉尘应经干燥粉碎处理，且不得含有杂质。回收粉尘的用量不得超过填料总量的25%，掺有回收粉尘的填料的质量要求与矿粉相同。
有关土木工程材料的文章
- 详细阅读
- 详细阅读
-
沥青混合料低温抗裂性in土木工程材料详细阅读
所以要求沥青混合料应具备一定的低温抗裂性能，即较高的低温强度或较大的低温变形能力。沥青混合料在低温下破坏弯拉应变越大，其低温柔性越好，抗裂性越好。劲度模量小，在同等条件下沥青混合料的温度应力较小，低温抗裂性较好。沥青混合料的劲度模量主要受沥青劲度的影响，沥青低温劲度又主要与沥青材料的感温性和老化程度密切相关。......
2023-09-01
-
沥青的技术要求-《土木工程材料》详细阅读
表8.1建筑石油沥青技术标准续表注：①报告应为实测值。除石油沥青规定的有关指标外，延度的温度为15℃，大气稳定性采用薄膜烘箱试验，并规定了含蜡量的要求。液体石油沥青的质量要求见表8.4。......
2023-09-01
-
沥青混合料组成与结构详细阅读
沥青混合料主要是由粗集料、细集料、矿粉、沥青以及外加剂组成的一种复合材料，材料与级配的不同使得沥青混合料具有不同的组成结构，主要包括三种结构，即悬浮密实结构、骨架空隙结构、骨架密实结构，见图8.7。我国用量最大的AC型沥青混合料就是按照连续型密级配原理设计的、典型的悬浮密实结构。......
2023-09-01
-
沥青混合料类型和设计级配范围-《土木工程材料详细阅读
表8.17沥青面层混合料类型选择[7]2.沥青混合料公称最大粒径的选择沥青混合料的公称最大粒径应与结构层的设计厚度相匹配，以保证沥青层的压实密度减少集料离析。沥青玛蹄脂碎石混合料SMA和开级配沥青混合料OGFC的级配范围见本章第四节的内容。当道路交通量较大、轴载较重时，可选择粗型混合料级配范围。......
2023-09-01
-
石油沥青技术性质：来自《土木工程材料》详细阅读
针入度值愈大，则黏性愈小，表示石油沥青愈软。图8.1石油沥青黏滞性试验示意图1—沥青试样；2—活动球杆；3—流孔；4—水2.塑性石油沥青的塑性用延度来表示。......
2023-09-01
-
密级配沥青混合料配比设计要求详细阅读
毛体积相对密度是压实沥青混合料毛体积密度与同温度水密度的比值。沥青混合料的理论最大相对密度通过实测法或计算法确定。计算法是根据沥青混合料组成材料的相对密度和用量比例来进行计算的。因此，在评价沥青混合料空隙率时，为得到较为真实的空隙率数据，应根据试件空隙率水平，按照规定的标准方法进行试验和计算。......
2023-09-01
相关推荐
