沥青混合料的分类方法主要有以下几种：1.按矿料级配类型分类根据沥青混合料所用矿料级配类型的不同，可分为连续级配沥青混合料和间断级配沥青混合料两类。连续级配沥青混合料指矿料按级配原则，从大到小各级粒径都有、按比例相互搭配组成的混合料。热拌沥青混合料强度高、路用性能好、成型期短，铺筑几小时就可开放交通。......
2023-09-01
沥青混合料高温稳定性土木工程材料
【摘要】：沥青混合料的高温稳定性是指高温条件下，沥青混合料在荷载作用下抵抗永久变形、保证路面平整度的能力。
沥青混合料的高温稳定性是指高温条件下，沥青混合料在荷载作用下抵抗永久变形、保证路面平整度的能力。在低温下沥青混合料的强度可以比水泥混凝土的大，但在高温下却不足水泥混凝土的1/10。工程中沥青路面的主要问题包括疲劳破坏、温度开裂、纵向开裂、平整度不足、车辙等，沥青混合料的高温性能是其他许多性能的综合反映，评价指标相对完善。
1.沥青混合料高温稳定性的评价方法

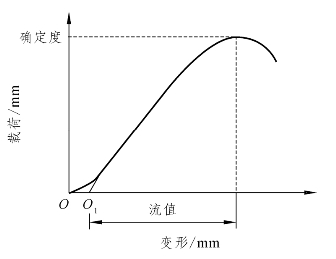

图8.8 沥青混合料马歇尔稳定度试验曲线
评价沥青混合料高温稳定性的试验方法较多，如圆柱体试件的单轴或三轴静载、动载、重复荷载试验以及单轴贯入试验；简单剪切的静载、动载、重复荷载试验；还有车辙试验、马歇尔试验等。
（1）马歇尔稳定度试验
标准马歇尔试验是在规定温度（黏稠石油沥青混合料为60±1℃）和加荷速度下，对横向放置的已击实的圆柱状沥青混合料试件施加压力，记录试件所受的压力与变形曲线（图8.8）。主要试验指标为马歇尔稳定度（Mashall Stability，简称MS）和流值（Flow Value，简称FL），马歇尔稳定度是试件破坏时的最大荷载（以kN计），其越大，沥青混合料的抗破坏能力越强；流值是达到最大荷载时，试件所产生的垂直流动变形值（以0.1 mm 计），其越大，沥青混合料的抗变形能力越强。
马歇尔稳定度和流值既是我国沥青混合料配合比设计的主要指标，亦是沥青路面施工质量控制的重要检测项目。
（2）车辙试验
车辙试验是一种模拟车辆轮胎在路面上滚动形成车辙的试验方法，其与沥青路面车辙深度间的相关性好。JTG D 50—2017《公路沥青路面设计规范》规定：对于高速公路、一级公路的表面层和中面层的沥青混凝土做配合比设计时，应进行车辙试验检验沥青混凝土的高温稳定性。
标准车辙试验方法是采用轮碾法成型的沥青混合料板块状试件，在规定温度为60℃的条件下，以一个轮压为0.7 MPa 的实心橡胶轮胎以42±1次/ min 的频率在其上行走，测试试件表面在试验轮反复作用下所形成的车辙深度，见图8.9。以试件在变形稳定期每增加1 mm 车辙变形所需要的行走次数，即动稳定度（以“次/mm”表示）指标来评价沥青混合料的抗车辙能力，动稳定度按式（8.3）计算。

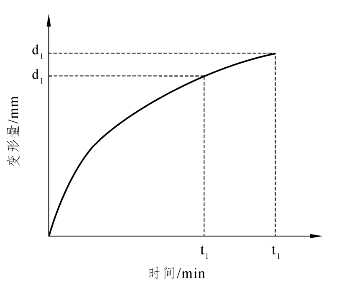

图8.9 沥青混合料车辙试验曲线
式中 DS──沥青混合料动稳定度（次/mm）；
t1和t2──试验时间（min），通常为45 min 和60 min；
d1和d2──时间t1和t2的变形量（mm）；
42──每分钟行走次数（次/min）；
c1和c2──试验机或试样修正系数。
有关土木工程材料的文章
- 详细阅读
-
沥青混合料组成材料的技术要求-《土木工程材料详细阅读
沥青混合料的技术性质在很大程度上取决于其组成材料的质量品质用量比例及新中合料的制备工艺等因素其中组成材料的质量是首先需要关注的问题。粗集料的质量应符合表8.10的要求。各档细集料在沥青混合料中的适用性，应将其与粗集料及填料配制成矿质混合料后，根据矿料合成级配是否符合设计级配范围的要求做出决定。......
2023-09-01
-
沥青混合料低温抗裂性in土木工程材料详细阅读
所以要求沥青混合料应具备一定的低温抗裂性能，即较高的低温强度或较大的低温变形能力。沥青混合料在低温下破坏弯拉应变越大，其低温柔性越好，抗裂性越好。劲度模量小，在同等条件下沥青混合料的温度应力较小，低温抗裂性较好。沥青混合料的劲度模量主要受沥青劲度的影响，沥青低温劲度又主要与沥青材料的感温性和老化程度密切相关。......
2023-09-01
-
沥青混合料类型和设计级配范围-《土木工程材料详细阅读
表8.17沥青面层混合料类型选择[7]2.沥青混合料公称最大粒径的选择沥青混合料的公称最大粒径应与结构层的设计厚度相匹配，以保证沥青层的压实密度减少集料离析。沥青玛蹄脂碎石混合料SMA和开级配沥青混合料OGFC的级配范围见本章第四节的内容。当道路交通量较大、轴载较重时，可选择粗型混合料级配范围。......
2023-09-01
-
沥青混合料组成与结构详细阅读
沥青混合料主要是由粗集料、细集料、矿粉、沥青以及外加剂组成的一种复合材料，材料与级配的不同使得沥青混合料具有不同的组成结构，主要包括三种结构，即悬浮密实结构、骨架空隙结构、骨架密实结构，见图8.7。我国用量最大的AC型沥青混合料就是按照连续型密级配原理设计的、典型的悬浮密实结构。......
2023-09-01
-
配热拌沥青混合料密级设计方法详细阅读
某高等级公路沥青路面中面层用沥青混合料配合比设计。表8.26各挡集料和矿粉的密度和吸水率表8.27各档集料和矿粉的筛分结果设计要求确定沥青混合料类型进行矿质混合料配合比设计。图8.11矿质混合料级配组成曲线步骤2：矿质混合料设计配合比的确定①拟定......
2023-09-01
-
密级配沥青混合料配比设计要求详细阅读
毛体积相对密度是压实沥青混合料毛体积密度与同温度水密度的比值。沥青混合料的理论最大相对密度通过实测法或计算法确定。计算法是根据沥青混合料组成材料的相对密度和用量比例来进行计算的。因此，在评价沥青混合料空隙率时，为得到较为真实的空隙率数据，应根据试件空隙率水平，按照规定的标准方法进行试验和计算。......
2023-09-01
-
沥青混合料的耐久性：影响因素与解决方案详细阅读
耐久性是指沥青混合料在长期荷载和自然因素作用下抵抗破坏而不出现剥落和松散等损坏的能力。它包括沥青混合料的抗老化性、水稳定性等综合性质。我国现行规范采用空隙率、饱和度、残留稳定度等指标来表征沥青混合料的耐久性。评价沥青混合料水稳定性的试验主要有浸水试验、冻融劈裂强度试验、沥青与集料粘附性试验等。......
2023-09-01
相关推荐
