蒸压灰砂砖：特性、强度等级和应用

2023-09-01 理论教育版权反馈

【摘要】：图6.3蒸压灰砂砖1.蒸压（养）灰砂砖蒸压灰砂砖是以砂和石灰为原料，经配料、拌和、压制成型和蒸压养护而制成的砖，如图6.3所示。表6.9粉煤灰砖强度等级粉煤灰砖的抗冻性要求见表6.10。表6.10粉煤灰砖的抗冻指标应用粉煤灰砖可用于工业和民用建筑的墙体和基础，但用于基础或用于易受冻融和干湿交替作用的部位时，必须用优等品或一等品的砖，不得长期用于受热200℃以上、受急冷或急热作用的部，或有酸性介质侵蚀的建筑部位。

非烧结砖又称为蒸压（养）砖，是以石灰和砂子、粉煤灰、煤矸石、炉渣及页岩等含硅材料加水拌和，经成型、蒸养或蒸压而得的砖。生产这类砖，可大量利用工业废料，减少环境污染，不需占用农田，且可常年稳定生产，不受季节和环境气候影响，因而是我国墙体材料的发展方向之一。

pagenumber_ebook=147,pagenumber_book=140

图6.3　蒸压灰砂砖

1.蒸压（养）灰砂砖

蒸压灰砂砖是以砂和石灰为原料，经配料、拌和、压制成型和蒸压养护（175～191℃，0.8～1.2 MPa 的饱和蒸汽）而制成的砖，如图6.3所示。加入碱性矿物颜料可制成彩色砖。

灰砂砖的工程尺寸与烧结普通砖相同。按国家标准《蒸压灰砂砖》（GB11945—1999）的规定，灰砂砖根据抗压强度和抗折强度分为MU25、MU20、MU15、MU10四级，如表6.8所示，并根据尺寸偏差、外观质量、强度和抗冻性分为优等品（A）、一等品（B）和合格品（C）。

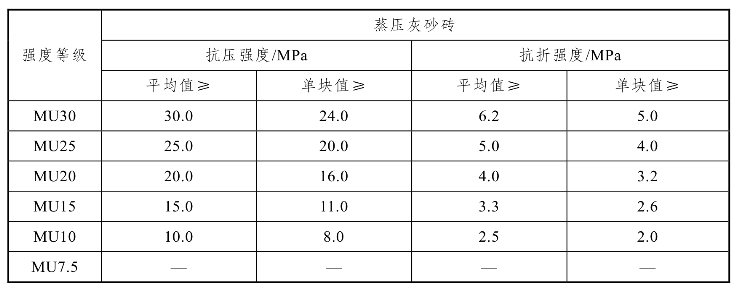

表6.8　砌墙砖的强度等级与强度要求

pagenumber_ebook=147,pagenumber_book=140

注：①蒸压灰砂砖和蒸压灰砂空心砖没有MU30等级；
②蒸压灰砂砖、粉煤灰砖和混凝土多孔砖没有MU7.5等级。

灰砂砖有彩色（Co）和本色（N）两类。灰砂砖按产品名称、颜色、强度等级、标准编号的顺序标记。如MU20、优等品的彩色灰砂砖，其产品标记为LSB-Co-20-A-GB 11945。MU15、MU20、MU25的砖可用于基础及其他建筑，MU10的砖仅可用于防潮层以上的建筑。

灰砂砖不得用于长期受热（200℃以上）、受急冷急热和有酸性介质侵蚀的建筑部位，也不宜用于有流水冲刷的部位。

2.蒸压（养）粉煤灰砖

以粉煤灰、生石灰粉或消石灰粉为主要原料，加入石膏和一些集料经制坯、高压或常压养护所得的实心砖为粉煤灰砖，如图6.4所示。

pagenumber_ebook=148,pagenumber_book=141

图6.4　蒸压粉煤灰砖

（1）技术要求

粉煤灰砖的外形尺寸与普通砖完全相同，呈矩形。颜色为灰色或深灰色，表观密度为1 500 kg/m3。

行业标准《蒸压粉煤灰砖》（JC/T 239—2014）中规定，粉煤灰砖根据尺寸偏差、外观质量、强度等级（表6.9）、干缩率分为优等品、一等品、合格品三个等级。

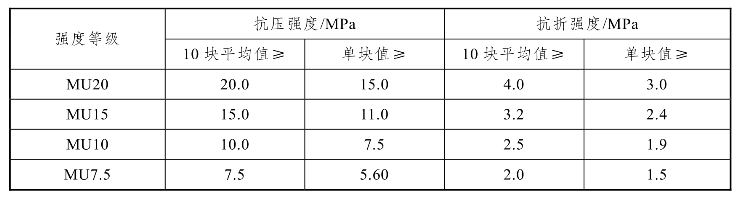

表6.9　粉煤灰砖强度等级

pagenumber_ebook=148,pagenumber_book=141

粉煤灰砖的抗冻性要求见表6.10。由于粉煤灰砖的收缩较大，因此，标准规定干燥收缩率，优等品小于0.60 mm/m，一等品小于0.75 mm/m，合格品小于0.85 mm/m。

表6.10　粉煤灰砖的抗冻指标

pagenumber_ebook=148,pagenumber_book=141

（2）应用

粉煤灰砖可用于工业和民用建筑的墙体和基础，但用于基础或用于易受冻融和干湿交替作用的部位时，必须用优等品或一等品的砖，不得长期用于受热200℃以上、受急冷或急热作用的部，或有酸性介质侵蚀的建筑部位。在施工中为了减少收缩裂缝，可适当地增设圈梁及伸缩缝。

粉煤灰砖是一种有潜在活性的水硬性材料，在潮湿环境中，水化反应能继续进行而使其内部结构更为密实，有利于砖强度的提高。大量工程现场调查发现，用于建筑勒脚、基础和排水沟等潮湿部位的蒸压粉煤灰砖，虽经一二十年的冻融和干湿交替作用，有的已经完全碳化，但强度并未降低，且均有提高。相对于其他种类的砌体材料，这是粉煤灰砖的优势之一。粉煤灰砖属节土、利废的新型轻质墙体材料之一。

蒸压灰砂砖：特性、强度等级和应用

相关推荐
