轻混凝土的强度影响因素与设计要求

2023-09-01 理论教育版权反馈

【摘要】：影响轻集料混凝土强度的主要因素有：集料性质、水泥浆强度及施工质量等。表4.24轻集料混凝土的强度等级及适用工程环境轻集料混凝土配合比设计应满足强度等级和密度等级的要求，满足施工和易性的要求，还应满足耐久性和经济性方面的要求，同时应考虑集料吸水率的影响。多孔混凝土的孔隙率高达60%以上。图4.19多孔混凝土的应用大孔混凝土大孔混凝土是指无细集料的混凝土，可分为普通无砂大孔混凝土和轻集料大孔混凝土。

轻混凝土（Light-Weight Concrete）是指干表观密度小于1 900 kg/m3的混凝土。轻混凝土根据原材料和生产方法的不同可分为轻集料混凝土、多孔混凝土和大孔混凝土。

（1）轻集料混凝土

凡是用轻粗集料、轻细集料、水泥和水配制而成的混凝土，表观密度不大于1 950 kg/m3者，称为轻集料混凝土（Lightweight Aggregate Concrete）。

按细集料不同，轻集料混凝土又分为全轻混凝土（粗、细集料均为轻集料）和砂轻混凝土。按集料种类可划分为工业废料混凝土（如粉煤灰混凝土）、天然轻集料混凝土（如浮石混凝土）和人造轻集料混凝土（如膨胀珍珠岩混凝土）。

影响轻集料混凝土强度的主要因素有：集料性质、水泥浆强度及施工质量等。与普通混凝土相比，轻集料混凝土表观密度低、弹性模量低、抗震性好、热膨胀系数小、抗渗和抗冻性能好、耐久性良好、导热系数低、保温性能好。

轻集料混凝土按立方体抗压强度标准值可分为CL5.0、CL7.5、CL10、CL15、CL20、CL25、CL30、CL35、CL40、CL45、CL50十一个强度等级。轻集料混凝土可用于工业与民用建筑的保温、结构保温、结构承重等，如表4.24所示。

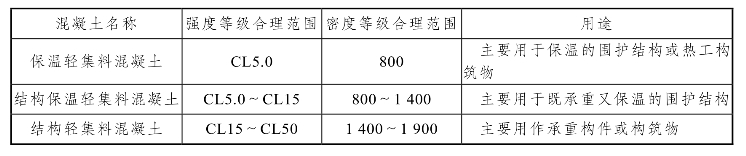

表4.24　轻集料混凝土的强度等级及适用工程环境

pagenumber_ebook=122,pagenumber_book=115

轻集料混凝土配合比设计应满足强度等级和密度等级的要求，满足施工和易性的要求，还应满足耐久性和经济性方面的要求，同时应考虑集料吸水率的影响。

（2）多孔混凝土

多孔混凝土（Porous Concrete）是指内部分布着大量微小气泡的轻质混凝土。多孔混凝土的孔隙率高达60%以上。按形成气泡的方法不同，可分为加气混凝土和泡沫混凝土；按养护方法不同，可分为蒸压多孔混凝土和非蒸压多孔混凝土。多孔混凝土的表观密度不超过1 000 kg/m3，通常为300～800 kg/m3，保温性能良好，一般为0.09～0.17 W/（mK）。

加气混凝土（Aerated Concrete）是以含钙材料（石灰、水泥）、含硅材料（石英砂、尾矿粉、粉煤灰、粒化高炉矿渣、页岩等）和适量加气剂（铝粉）为原材料，经过磨细、配料、搅拌、浇筑、切割和压蒸养护（在0.8～1.5 MPa、175～203℃下养护6～8 h）等工序生产而成。

泡沫混凝土（Foam Concrete）是将由水泥等拌制的料浆与由泡沫剂搅拌造成的泡沫混合搅拌，经浇筑、养护、硬化而成的一种多孔混凝土。泡沫混凝土的性能和用途与加气混凝土基本相同，只是泡沫混凝土可现场浇筑。

由于多孔混凝土具有高透水性、高承载力、高散热性、装饰效果好及耐用性显著等特点，目前多用于道路透水性铺装、绿化型护坡铺装及吸音降噪铺装，如图4.19所示。

pagenumber_ebook=123,pagenumber_book=116

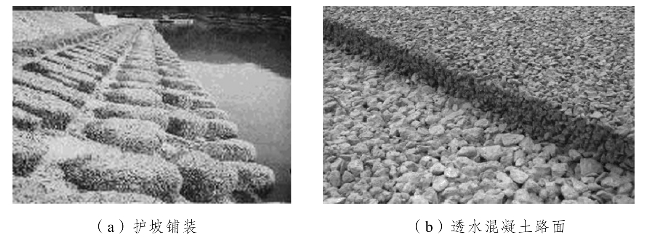

图4.19　多孔混凝土的应用

（3）大孔混凝土

大孔混凝土是指无细集料的混凝土，可分为普通无砂大孔混凝土（No-fines Concrete）和轻集料大孔混凝土。为提高混凝土的强度，也可加入少量细集料，制成少砂大孔混凝土。

普通大孔混凝土的导热系数小、保温性好、抗冻性好，收缩一般比普通混凝土小30%～50%。可用于墙体小型空心砌块、砖和各种板材，也可用于现浇墙体。普通大孔混凝土还可制成滤水管、滤水板等，用于市政工程。

轻混凝土的强度影响因素与设计要求

相关推荐
