一个完整的混凝土配合比设计应包括：初步配合比计算、试配和调整等步骤。为使混凝土的强度保证率能满足规定的要求，在设计混凝土配合比时，必须使混凝土的配制强度高于设计强度等级。为了保证混凝土满足所要求的耐久性，水灰比不得大于表4.19所规定的最大水灰比值。水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量，应通过试验确定。......
2023-09-01
混凝土配合比设计实例-土木工程材料
【摘要】：设计要求：确定混凝土的实验室配合比；施工现场砂含水率4%，碎石含水率1%，求施工配合比。根据题意可知fcu，k＝25 MPa，查表4.22，取σ ＝5.0 MPa，则：fcu,0＝fcu,k+1.645σ ＝25+1.645×5.0＝33.2 MPa②确定混凝土水灰比W/C。采用水灰比为0.45、0.5、0.55三个不同配合比，并测定表观密度及28d 抗压强度列于表4.23中。表4.23试配混凝土性能参数由实测强度和坍落度分析，水灰比为0.5时混凝土符合要求。
【例4.2】某工程的预制钢筋混凝土梁（不受风雪影响）。混凝土设计强度等级为C25，施工要求坍落度为35～50 mm（混凝土由机械搅拌、机械振捣）。该施工单位无历史统计资料。所用材料如下：
水泥：普通水泥，强度等级32.5，实测28d抗压强度为35 MPa，表观密度ρc＝3.1 g/cm3；
中砂：表观密度ρs＝2.65 g/cm3，堆积密度
＝1 500 kg/m3；
碎石：表观密度ρg＝2.7 g/cm3，堆积密度
＝1 550 kg/m3，最大粒径为20 mm；
水：自来水。
设计要求：
（1）确定混凝土的实验室配合比；
（2）施工现场砂含水率4%，碎石含水率1%，求施工配合比。
【解】（1）计算初步配合比
①计算配制强度。
根据题意可知fcu，k＝25 MPa，查表4.22，取σ ＝5.0 MPa，则：
fcu,0＝fcu,k+1.645σ ＝25+1.645×5.0＝33.2 MPa
②确定混凝土水灰比W/C。
已知水泥实测强度fb＝fce＝35 MPa，粗集料为碎石，回归系数αa＝0.53，αb＝0.20，则：
查表4.19，该环境中混凝土最大水灰比规定为0.65，所以取水灰比W/C＝0.5。
③确定用水量mw0。
该混凝土所用碎石最大粒径为20 mm，坍落度要求为30～50 mm，查表4.16取mw0＝195 kg。
④计算水泥用量mc0。
查表4.19该环境中混凝土最小水泥用量规定为260 kg 所以取mc0＝390 kg
⑤确定砂率βs。
该混凝土所用碎石最大粒径为20 mm，水灰比为0.5，查表4.17取βs＝35%。
⑥计算砂、石子用量ms0、mg0。

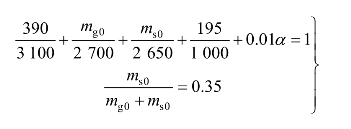

采用体积法，代入砂、石、水泥、水的表观密度，取α＝1，则有
解方程组，可得ms0＝628.1 kg，mg0＝1 166.4 kg。按体积法求得的配合比为
采用质量法，假定混凝土拌合物的质量为mcp＝2 400 kg，将数据代入计算公式，得
解方程组，可得ms0＝635.3 kg，mg0＝1 179.7 kg 按质量法求得的配合比为
（2）配合比的试配、调整与确定
以质量法计算结果进行试配。
①配合比的试配、调整。
按初步配合比试拌15 L，其材料用量：
水泥：0.015×390＝5.85（kg）
水：0.015×195＝2.93（kg）
砂：0.015×635.3＝9.53（kg）
石：0.015×1 179.7＝17.7（kg）
搅拌均匀后，做坍落度试验，测得坍落度为20 mm。增加水泥浆用量5%，即水泥用量增加到6.14 kg，水用量增加到3.08 kg，重新测定坍落度为40 mm，黏聚性和保水性良好。经调整后各项材料用量为：水泥6.14 kg、水3.08 kg、砂9.53 kg、石17.7 kg，因此总量为36.45 kg。实测混凝土的表观密度为ρc，t＝2 440 kg/m3。
②实验室配合比的确定。
采用水灰比为0.45、0.5、0.55三个不同配合比，并测定表观密度及28d 抗压强度列于表4.23中。
表4.23 试配混凝土性能参数

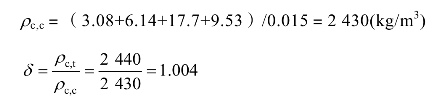

由实测强度和坍落度分析，水灰比为0.5时混凝土符合要求。则计算表观密度为：
混凝土表观密度的实测值与计算值之差ξ 为
由于混凝土表观密度的实测值与计算值之差不超过计算值的2%，所以前面的计算配合比即为确定的实验室配合比，即
（3）施工配合比
将实验室配合比换算为施工配合比，用水量应扣除砂、石所含水量，而砂、石则应加入含水量。施工配合比计算如下：
水泥：mc施＝mc0＝409.3 kg
砂子：ms施＝ms0×（1+4%）＝635.3×（1+4%）＝660.7（kg）
石子：mg施＝mg0×（1+1%）＝1179.7×（1+1%）＝1191.5（kg）
水：mw施＝mw0－ms0×4%－mg0×1%＝205.3－635.3×4%-1179.1×1%＝168.1（kg）
则施工配合比为：水泥409.3 kg，砂子660.7 kg，石子1 191.5 kg，水167.5（kg）
有关土木工程材料的文章
- 详细阅读
-
混凝土配合比设计完成详细阅读
在施工前对混凝土的配合比进行科学设计是确保混凝土工程施工整体质量的又一关键环节。确定该质量比例关系的过程称为配合比设计。混凝土配合比设计应满足以下4项基本要求：①达到混凝土结构设计要求的强度等级。首先按照已选择的原材料性能及对混凝土的技术要求进行初步计算，得出“初步计算配合比”。③素混凝土构件水胶比及最低强度等级可适当放宽。......
2023-10-10
-
碾压混凝土的原材料和配合比详细阅读
（一） 碾压混凝土原材料1.胶凝材料碾压混凝土一般采用硅酸盐水泥或矿渣硅酸盐水泥，水泥强度等级不低于42.5。迎水面用碾压混凝土自身作为防渗体时，一般在一定宽度范围内采用二级配碾压混凝土。碾压混凝土一般应掺用缓凝减水剂，并掺用引气剂，以增强碾压混凝土的抗冻性。碾压混凝土配合比经现场试验后调整确定。......
2023-06-29
-
混凝土配合比计算方法详细阅读
混凝土配合比计算见表1-32。表1-32 混凝土配合比计算表1-33 回归系数取值表1-34 粉煤灰影响系数（γf）和粒化高炉矿渣粉影响系数（γs）注：1.采用Ⅰ级、Ⅱ级粉煤灰宜取上限值。采用细砂时，每立方米混凝土用水量可增加5～10kg；采用粗砂时，可减少5～10kg。......
2023-08-31
-
砌筑砂浆配合比设计及应用详细阅读
砌筑砂浆配合比设计的基本要求是：满足砂浆设计的强度等级；满足施工所要求的和易性；此外还应具有较高的黏结强度和较小的变形。表5.2砂浆强度标准差σ 及K值③计算1 m3砂浆中水泥的用量。水泥和掺合料总量在300～400 kg 之间时，基本能满足砌筑砂浆的和易性要求，国家标准《砌筑砂浆配合比设计规程》建议取350 kg。对于干混砌筑砂浆，应明确拌制时的加水量范围。......
2023-09-01
-
混凝土强度:土木工程材料成果详细阅读
混凝土的抗拉强度，有轴心抗拉强度和劈裂抗拉强度。劈裂抗拉强度目前，我国采用150 mm×150 mm×150 mm 的立方体试件作为混凝土的劈裂抗拉强度试验标准试件。试验证明，混凝土的强度与水泥强度成正比关系。水泥的强度和水灰比是影响混凝土强度的最主要因素。......
2023-09-01
-
土木工程材料-混凝土特性及应用详细阅读
本章是“土木工程材料”课程重点内容之一，主要介绍普通混凝土的组成材料，新拌混凝土的和易性，混凝土化学外加剂与矿物掺合料的作用原理和应用，硬化混凝土的变形性能、耐久性及其影响因素，普通混凝土的配合比设计方法和质量控制等；简要介绍其他品种混凝土的特性和用途。......
2023-09-01
-
混凝土试验内容-土木工程材料详细阅读
试验时各项称量可在15～25℃的温度范围内进行，但从试样加水静置的最后2h 起，直至试验结束，其温度相差不应超过2℃。表12.2容量筒的规格要求试样制备用四分法缩取不少于表中规定数量的试样放于浅盘中拌匀后分成大致相等的两份待用。表12.3粗集料含水率试验取样量B.将试样分别放入已知质量的干燥容器中称量，记下每盘试样与容器的总质量，将容器连同试样放入温度为℃的烘箱中烘干至恒重。......
2023-09-01
相关推荐
