粒径大于4.75 mm 的岩石颗粒称为粗集料（Coarse Aggregate）。混凝土工程中常用的有碎石（Crushed Stone）和卵石（Pebble）两大类。碎石为岩石经破碎、筛分而得，卵石多为自然形成的河卵石经冲洗筛分而得。

制备混凝土选用碎石还是卵石，要做全面比较衡量，根据工程性质、成本等条件尽可能就地取材。根据国家标准《建设用卵石、碎石》（GB/T 14685—2011），按卵石和碎石的技术要求分为Ⅰ类、Ⅱ类、Ⅲ类。Ⅰ类宜用于强度等级大于C60的高强度混凝土；Ⅱ类宜用于C30～C60及抗冻、抗渗或其他要求的混凝土；Ⅲ类宜用于强度等级小于C30的混凝土。

1.有害杂质

粗集料中常含有黏土、淤泥、硫酸盐、硫化物和有机杂质等一些有害杂质。其危害作用与在细集料中的相同，其含量一般应符合表4.8的规定。当怀疑粗集料中因含有无定形二氧化硅可能引起碱-集料反应时，必须进行专门的检验。活性氧化硅的矿物形式有蛋白石、玉髓和鳞石英等，含有活性氧化硅的岩石有流纹岩、安山岩和凝灰岩等。

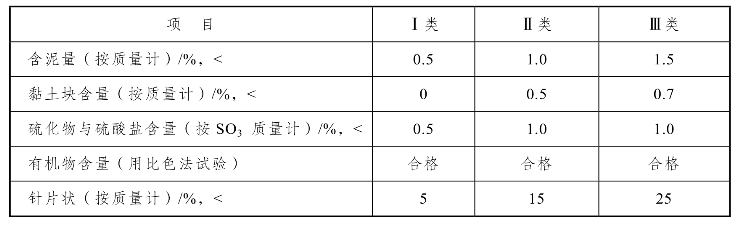

表4.8　碎石中有害杂质及针片状颗粒限制值^[1]

pagenumber_ebook=81,pagenumber_book=74

碱集料反应是指当水泥中含碱量（K2O、Na2O）较高，又使用了活性集料（主要指活性SiO2），水泥中的碱类便可能与集料中的活性二氧化硅发生反应，在集料表面生成复杂的碱-硅酸凝胶.这种凝胶体吸水时，体积会膨胀，从而改变了集料与水泥浆原来的界面，所生成的凝胶是无限膨胀性的，会把水泥石胀裂。引起碱-集料反应的必要条件是：①水泥超过安全含碱量（以Na2O计，为水泥质量的0.6%）；②使用了活性集料；③水。

抑制碱-集料反应可考虑以下措施：

①根据工程条件，选择非活性集料；

②控制水泥含碱量不超过0.6%；

③在水泥中加入某些磨细的活性混合材料，使其在水泥硬化前就比较充分地和水泥中的碱成分发生反应，或者能促使反应产物在水泥浆中均匀分散阻止过分膨胀；

④防止外界水分渗入混凝土，保持混凝土处于干燥状态，以减轻反应的危害程度。

2.颗粒形状及表面特征

石子的表面形状会直接影响石子与水泥浆的黏结能力。碎石呈不规则立方形，表面棱角突出，粗糙不平，与水泥浆牢固地咬合在一起，对提高混凝土强度十分有利，但孔隙率与总表面积较大，水泥用量较高，且配制的混凝土拌合物和易性也较差。卵石表面光滑，空隙率与表面积都较小，对混凝土拌合物和易性有利，水泥用量少，但不利于与水泥石的黏结，配制混凝土的强度低。石子还必须考虑针、片状颗粒（Elongated or Particle）的含量，针状颗粒是指颗粒长度大于该颗粒所属粒级的平均粒径的2.4倍；片状颗粒是指厚度小于平均粒径的40%。针片状颗粒本身容易折断，影响混凝土的强度，而且会增加集料的空隙率，影响拌合物的和易性。根据国家标准《建设用卵石、碎》（GB14685—2011）规定，针片状颗粒的含量应符合表4.8的规定。

3.强度（Strength）和坚固性（Soundness）

作为混凝土的集架材料，为了保证混凝土的强度，集料必须具有强度和坚固性。碎石或卵石的强度有两种方法测定：抗压强度测定和压碎指标测定。

（1）抗压强度测定

将岩石制作成50 mm 的立方体（或直径与高均为50 mm 的圆柱体）试件测定。

碎石抗压强度一般在混凝土强度等级不小于C60时才试验，其他有必要时也可测定。通常，要求岩石抗压强度与混凝土强度等级之比不应小于1.5，火成岩强度不宜低于80 MPa，变质岩强度不宜低于60 MPa，水城岩强度不宜低于45 MPa。

（2）压碎指标值测定将一定量气干状态的10～20 mm 石子装入标准筒内按规定的加荷速度加荷至200 kN稳定5 s，卸载后称取试样质量m0，再用孔径2.36 mm 的筛子筛除被压碎的细粒，称出留在筛上的试样质量m1，按式（4.2）计算压碎指标值δa。

pagenumber_ebook=82,pagenumber_book=75

式中　δa──压碎指标值（%）

m0──试样质量（g）；

m1──压碎试验后试样的筛余量（g）。

压碎指标值越小，集料抵抗压碎的能力越强。集料的压碎指标值不应超过表4.9的规定。C60及C60以上的混凝土应进行岩石的抗压强度检验。

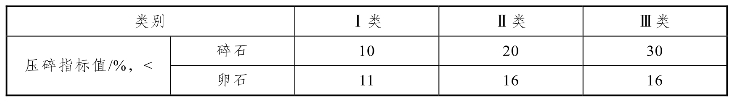

表4.9　碎石及卵石的压碎指标

pagenumber_ebook=82,pagenumber_book=75

（3）坚固性

集料的坚固性反映的是集料在气候、外力或其他物理因素作用下抵抗破碎的能力。通常用硫酸盐浸泡法来检验，试样经5次循环后，其质量损失应不超过表4.10的规定。

表4.10　碎石或卵石的坚固性指标

pagenumber_ebook=82,pagenumber_book=75

4.最大粒径与石子的级配

（1）最大粒径

粗集料公称粒级的上限称为最大粒径（Maximum Size），例如，当使用5～40 mm 的粗集料时，最大粒径为40 mm。粗集料最大粒径增大时，其表面积减小，有利于节约水泥。因此，只要条件允许，拌制混凝土应尽可能把石子选得大一些。但研究表明，粗集料最大粒径超过150 mm 后，节约水泥的效果已经很不明显了。同时，选用过大的石子，给运输、搅拌、振捣都带来困难，所以需要综合考虑确定石子的最大粒径。

国家标准《混凝土结构工程施工质量验收规范》（GB50204—2015）从结构的角度规定，混凝土用粗集料最大粒径不得超过结构截面最小尺寸的1/4，同时不得超过钢筋间最小净距的3/4。对混凝土实心板，集料的最大粒径不宜超过板厚的1/3，且不得超过40 mm。对于泵送混凝土，集料最大粒径与输送管内径之比为：碎石不宜大于1∶3，卵石不宜大于1∶2.5。石子粒径过大，对运输和搅拌都不方便。

（2）颗粒级配

石子的颗粒级配（Size Grading）是指石子各级粒径大小颗粒的分布情况。石子的级配有两种类型，即连续级配和间断级配。

连续级配由连续粒级组成，是表示石子的颗粒尺寸由大到小连续分级，每一级都占有适当比例。选用连续级配的石子拌制混凝土，其拌合物不易离析，和易性较好。当最大粒径超过40 mm 时，开采、加工过程可能出现各级颗粒比例变动频繁，或在运输和堆放过程中发生离析引起级配不均匀、不稳定。为了保证粗集料具有均匀而稳定的级配，工程中常按颗粒大小分级过筛，分别堆放，需要时再按要求的比例配合。对这种预先分级筛分的粗集料称为单粒级，单粒级一般不单独使用，可组成间断级配。

间断级配是指人为剔除某些集料的粒级颗粒，使粗集料尺寸不连续。大粒径集料之间的空隙，由小许多的小粒径颗粒填充，使空隙率达到最小，密实度增加，节约水泥，但因其不同粒级的颗粒粒径相差较大，拌合物容易产生分层离析，一般工程中较少采用。

石子的最大粒径和颗粒级配都需通过筛分析试验来确定。石子标准筛的孔径为2.36 mm、4.75 mm、9.50 mm、16.0 mm、19.0 mm、26.50 mm、31.50 mm、37.50 mm、53.0 mm、63.0 mm、75.0 mm、90 mm 共12个筛子，可按需选用筛号进行筛分。累计筛余和分计筛余的计算方法与砂的计算方法相同。碎石和卵石的颗粒级配应符合表4.11的规定。

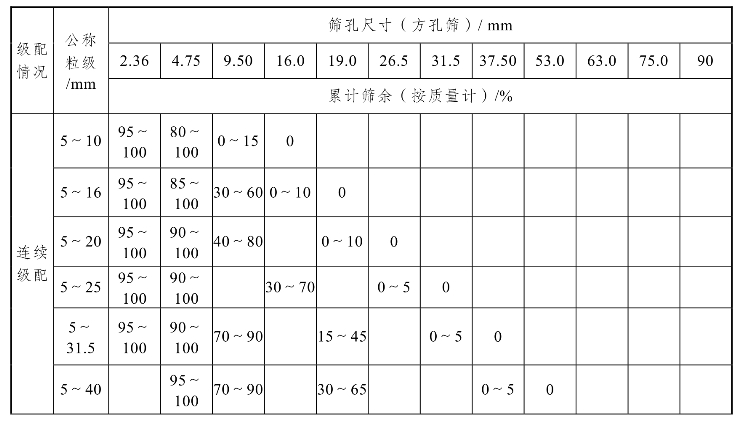

表4.11　卵石或碎石的颗粒级配范围^[2]

pagenumber_ebook=83,pagenumber_book=76

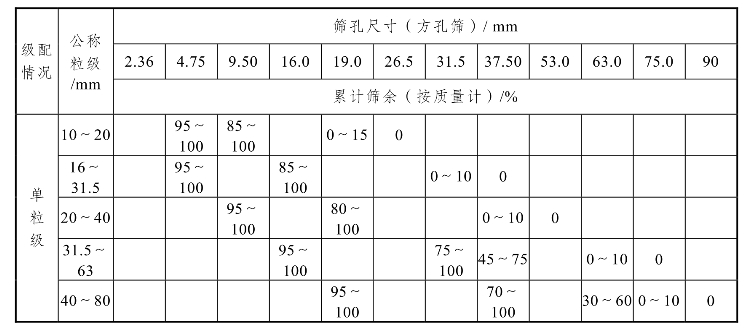

续表

pagenumber_ebook=84,pagenumber_book=77
