火山灰质混合材料用于水泥中的火山灰质混合材料，无论是天然的还是人工的，其主要成分均为二氧化硅、三氧化二铝。粉煤灰为密实带釉状的玻璃体，主要化学成分是活性二氧化硅和活性三氧化二铝，它也是具有潜在水硬性的混合材料。......
2023-09-01
白色硅酸盐水泥应用于土木工程材料
【摘要】：凡是由白色硅酸盐水泥熟料，再加入适量石膏，共同磨细制成的水硬性胶凝材料称为白色硅酸盐水泥，简称白水泥，代号P·W。因此，生产白水泥的关键是严格控制水泥原料的铁含量，严防在生产过程中混入铁质。表3.12白色硅酸盐水泥各龄期强度值白度白度是白水泥的一项重要的技术性能指标。
凡是由白色硅酸盐水泥熟料，再加入适量石膏，共同磨细制成的水硬性胶凝材料称为白色硅酸盐水泥，简称白水泥，代号P·W。
一般水泥的颜色呈灰色，主要是因为由于水泥熟料中含有较多的氧化铁及其他杂质所致。因此，生产白水泥的关键是严格控制水泥原料的铁含量，严防在生产过程中混入铁质。除此之外，锰、铬等氧化物也会导致水泥白度降低，故生产中也需严格控制。
1.生产白水泥的主要技术要求
白水泥的生产与硅酸盐水泥基本相同。首先要精选原材料，限制着色氧化物含量。如采用纯净的高岭土、石英砂、石灰石，选择洁白的雪花石膏或优质纤维石膏作缓凝剂。为了保证白度，尽量使用油或气体燃料。粉磨时为了避免在水泥中混入着色氧化物，在球磨机内壁要镶贴白色花岗岩或高强陶瓷衬板，并采用烧结刚玉、瓷球、卵石等作研磨体。
2.白水泥的技术性质
（1）细度
白水泥的细度要求为80 μm 方孔筛的筛余量不得大于10%。
（2）凝结时间
初凝时间不得早于45 min 终凝时间不得迟于10 h。
（3）体积安定性
用沸煮法检验必须合格。同时熟料中氧化镁含量不得超过5.0%，水泥中三氧化硫不得超过3.5%。
（4）强度
按3 d、28d的强度值将白水泥划分为32.5、42.5、52.5三个等级，各等级、各龄期强度不得低于表3.12中的数值。

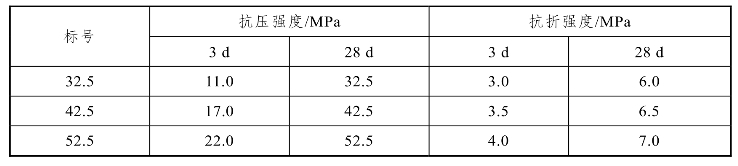

表3.12 白色硅酸盐水泥各龄期强度值
（5）白度
白度是白水泥的一项重要的技术性能指标。白水泥的白度分为特级、一级、二级和三级。其白度分别为86%、84%、80%和75%。
白水泥主要用于建筑内外的装饰，如地面、楼面、楼梯、墙柱，建筑立面的线条等。粉磨时加入碱性颜料，可制成彩色水泥。配以彩色的大理石、石英石砂作为集料可生产彩色砂浆和彩色混凝土，做成水磨石、水刷石、斩假石等饰面，用于彩色路面、建筑物外饰面或装饰性混凝土构件，起到艺术装饰效果。
有关土木工程材料的文章
- 详细阅读
-
硅酸盐水泥的成分-土木工程材料详细阅读
硅酸盐系水泥一般由水泥熟料、石膏调凝剂和混合材料三部分组成。水泥熟料硅酸盐水泥熟料主要由4种矿物组成，其名称、成分、化学分子式及含量如表3.1所示。表3.1硅酸盐水泥熟料的组成水泥熟料中除了含有上述熟料矿物外，还含有少量的游离氧化钙、方镁石、碱性氧化物和玻璃体等。其含有较多的Al2O3、SiO2和少量的CaO，具有较高的活性。......
2023-09-01
-
硅酸盐水泥技术要求-《土木工程材料》详细阅读
国家标准《水泥标准稠度用水量、凝结时间、安定性检验方法》规定：硅酸盐水泥的初凝时间不小于45 min，终凝时间不大于390 min。安定性不良的水泥会降低建筑物质量，甚至引起严重的工程质量事故。该反应体积膨胀，使水泥石发生不均匀体积变化。表3.3硅酸盐水泥各强度等级、各龄期的强度值水化热水化热是指水泥与水发生水化反应所放出的热量。硅酸盐水泥除了上述技术要求外，国家标准对硅酸盐水泥还有不溶物、烧失量等有相关规定。......
2023-09-01
-
土木工程材料：道路硅酸盐水泥的应用详细阅读
以适当的生料烧至部分熔融，所得的以硅酸钙为主要成分和较多的铁铝酸四钙的硅酸盐熟料，加入适量的石膏共同磨细，所得的水硬性胶凝材料，称为道路硅酸盐水泥，代号为P·R。在道路硅酸盐水泥中，熟料的化学组成和硅酸盐水泥是完全相同的，只是水泥中的铝酸三钙的含量小于5.0%，铁铝酸四钙的含量要大于16.0%。强度道路硅酸盐水泥分32.5、42.5、52.5三个标号，各标号、各龄期的强度不得低于表3.13的规定。......
2023-09-01
-
土木工程材料：硅酸盐水泥的水化与凝固硬化详细阅读
水泥四种单矿物的水化反应速度、干缩和耐腐蚀性的规律同水化放热量的规律基本是一致的。石膏对硅酸盐水泥水化起缓凝剂作用。图3.4水泥凝结硬化过程示意图水泥浆凝结硬化后成为坚硬的水泥石。通常，温度较高时，水泥的水化、凝结和硬化速度......
2023-09-01
-
火山灰硅酸盐水泥-土木工程材料详细阅读
凡是由硅酸盐水泥熟料和火山灰质混合材料，以及适量的石膏共同磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥，简称火山灰质水泥，代号为P·P。火山灰质硅酸盐水泥不适用于早期强度要求较高、耐磨性要求较高的混凝土工程，抗冻性较差，不宜用于受冻部位。......
2023-09-01
-
矿渣硅酸盐水泥在土木工程材料中的应用详细阅读
由硅酸盐水泥熟料、20%～70%的粒化高炉矿渣及适量的石膏磨细所得的水硬性胶凝材料，称为矿渣硅酸盐水泥，简称矿渣水泥。按照国家标准规定，矿渣水泥中的SO3的含量不得超过4%，其他技术指标要求同普通硅酸盐水泥相同。表3.5矿渣水泥、火山灰水泥、粉煤灰水泥各龄期的强度值3.特性及应用①凝结硬化速度慢，早期强度低，但后期强度高，甚至可以超过同强度等级的硅酸盐水泥。......
2023-09-01
-
土木工程材料组成-土木工程材料详细阅读
无机非金属材料的化学组成常以其各氧化物含量表示，如石灰的化学成分是CaO，金属材料则以化学元素的含量表示，碳素钢以Fe 元素含量来划分；有机材料以各化合物的含量表示，如聚乙烯的链接节是C2H4等。同一种材料可由多相物质组成。......
2023-09-01
相关推荐
