铝酸盐水泥的应用-《土木工程材料》

2023-09-01 理论教育版权反馈

【摘要】：表3.10铝酸盐水泥各龄期强度值注：表示当用户需要时，生产厂应提供结果。1d强度可达最高强度的80%以上，因此铝酸盐水泥主要注重1d和3d强度。最初1d内的放热量为总放热量的80%以上，使混凝土内部温度上升较高，即使在－10℃下施工，铝酸盐水泥也能很快凝结硬化。③铝酸盐水泥的水化热集中在早期释放。

铝酸盐水泥是以铝矾土和石灰石为原料，经高温煅烧所得的以铝酸钙为主的铝酸盐水泥熟料，经磨细得到的水硬性胶凝材料，代号为CA。

1.铝酸盐水泥的分类

铝酸盐水泥按Al2O3含量百分数分为四类：类别Al2O3含量

CA-50：50%≤Al2O3＜60%

CA-60：L60%≤Al2O3＜68%

CA-70：68%≤Al2O3＜77%

CA-80：77%≤Al2O3

2.铝酸盐水泥的技术指标

（1）细度、密度

细度：比表面积不小于300 kg/m3或0.045 mm 的筛余量不得大于20%，由供需双方商定，在无约定条件下发生争议以比表面积为准。

密度：与硅酸盐水泥相近，为3.0～3.2 g/cm3。

（2）凝结时间

应符合表3.8的要求。

表3.8　凝结时间

pagenumber_ebook=64,pagenumber_book=57

（3）化学成分

应符合表3.10的要求。

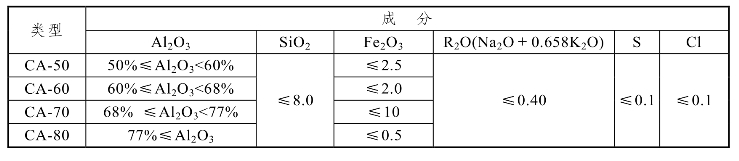

表3.9　化学成分

pagenumber_ebook=64,pagenumber_book=57

当R2O指标达不到要求时为废品，其余达不到要求时为不合格品。

（4）强度

铝酸盐水泥各龄期的强度值不得小于表3.10中的数据。

表3.10　铝酸盐水泥各龄期强度值

pagenumber_ebook=65,pagenumber_book=58

注：∗表示当用户需要时，生产厂应提供结果。

3.铝酸盐水泥的特性及应用

（1）铝酸盐水泥的特性

①凝结速度快，早期强度高。1d强度可达最高强度的80%以上，因此铝酸盐水泥主要注重1d和3d强度。

②水化热大，且放热量集中。最初1d内的放热量为总放热量的80%以上，使混凝土内部温度上升较高，即使在－10℃下施工，铝酸盐水泥也能很快凝结硬化。

③抗硫酸盐腐蚀性较强，其主要原因是水化产物中没有Ca（OH）2。

④耐热性好，能承受1 300～1 400℃高温。

⑤长期强度降般为40%～50%。

（2）铝酸盐水泥的应用

铝酸盐水泥在土建工程中的主要用途如下：

①配制耐热混凝土或不定形耐火材料，例如高温窑炉炉衬、耐火砖等。

②配制膨胀水泥、自应力水泥、化学建材的添加料等。

③用于抢建、抢修和冬季施工的工程，例如军事筑路、桥梁、隧道的抢修堵洞等。

④用于硫酸盐侵蚀的部位，例如用于工业烟囱的内衬，能有效地防止侵蚀。以煤为燃料的大型蒸汽锅炉或热电厂的烟囱，由于烟囱通道较长，低温时，烟气冷凝，其中的二氧化硫则生成硫酸，对现浇的普通混凝土内壁有腐蚀作用。如果采用铝酸盐水泥砌筑耐火砖，或用加钢丝网的铝酸盐水泥砂浆覆面，做工业烟囱的衬料，则能有效地防止侵蚀。

（3）注意事项

①在施工过程中，为了防止凝结时间失控（即瞬间凝结，叫作“闪凝”），一般不得将铝酸盐水泥与硅酸盐水泥、石灰等能析出氢氧化钙的胶凝物质混合，使用前必须将拌和设备冲洗干净。

②不得用于接触碱性溶液的工程。

③铝酸盐水泥的水化热集中在早期释放。混凝土从硬化开始应立即浇水养护，不宜浇筑大体积。

④铝酸盐水泥混凝土后期强度下降较大，所以不适合用于长期承载的承重构件，受长期荷载作用时，应尽量采用低水胶比（W/B＜0.4）配制混凝土，并且按最低稳定强度设计。

⑤若用蒸汽养护加速混凝土硬化时，养护温度不得高于500℃。

⑥用于钢筋混凝土时，钢筋保护层厚度不得小于60 mm。

⑦未经试验，不得加入任何外加剂。

⑧不得与未硬化的硅酸盐水泥混凝土接触使用土接触使用，可以与具有脱模强度的硅酸盐水泥混凝，但接茬处不应长期处于潮湿状态。
