梁箍筋规定及最小直径，详见钢筋混凝土构造手册

2023-08-31 理论教育版权反馈

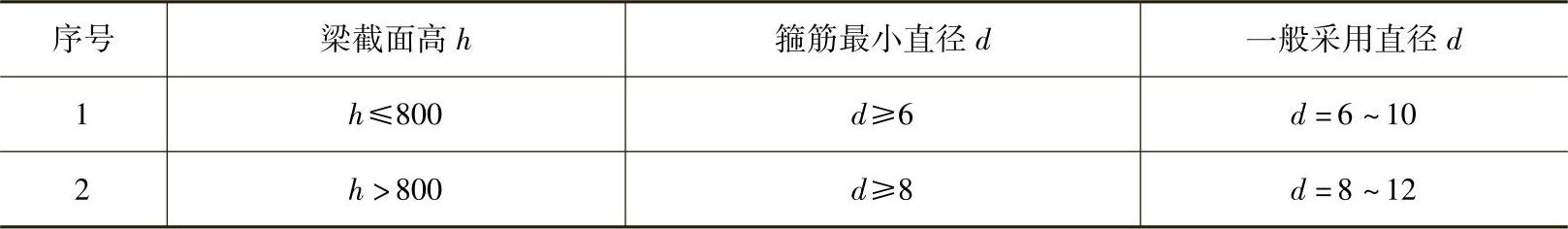

【摘要】：梁的箍筋设置、布置及间距等规定见表3-18。表3-21 梁中箍筋最小直径注：1.梁中配有计算需要受压钢筋时，箍筋直径不应小于d/4。

梁的箍筋设置、布置及间距等规定见表3-18。

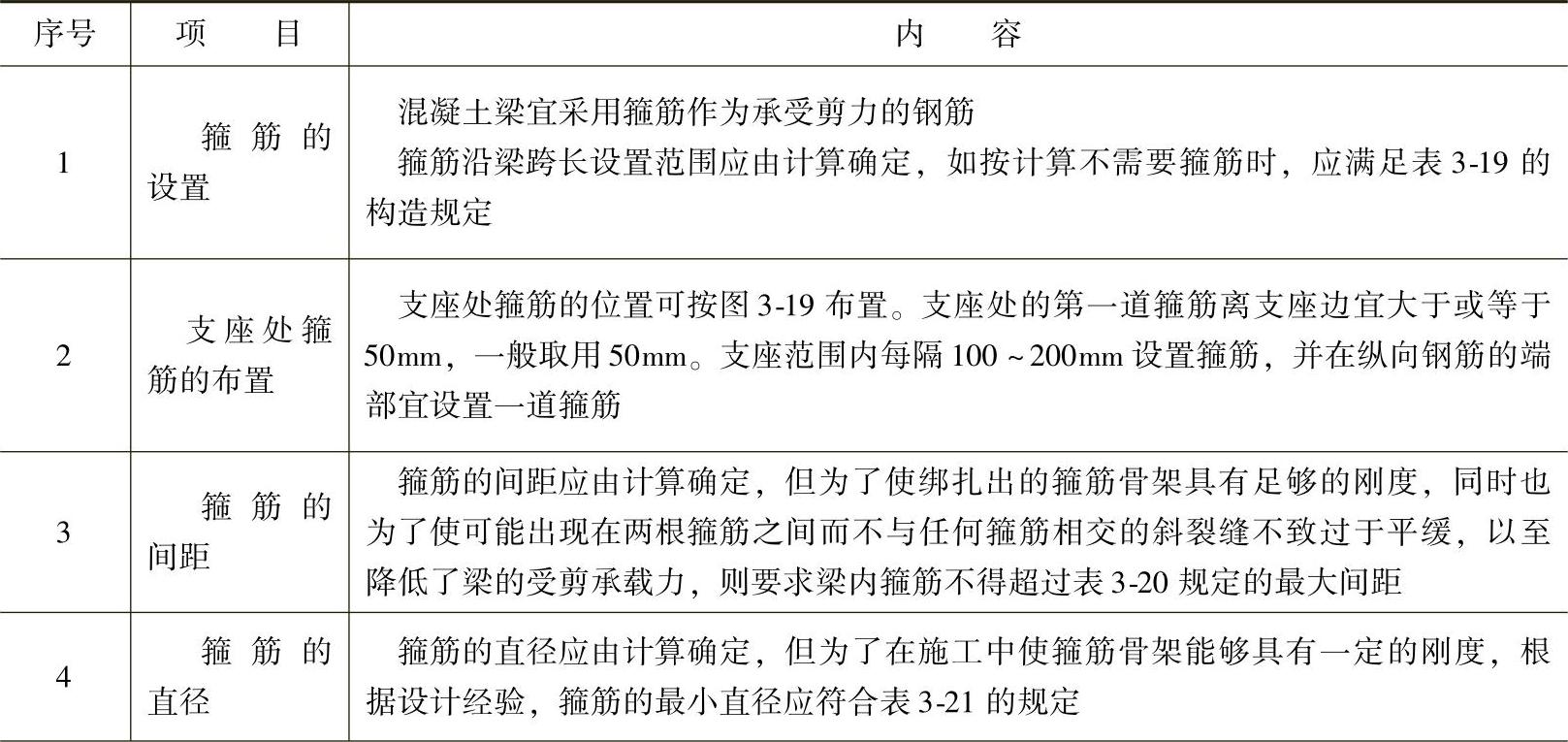

表3-18 梁的箍筋设置、布置及间距等规定

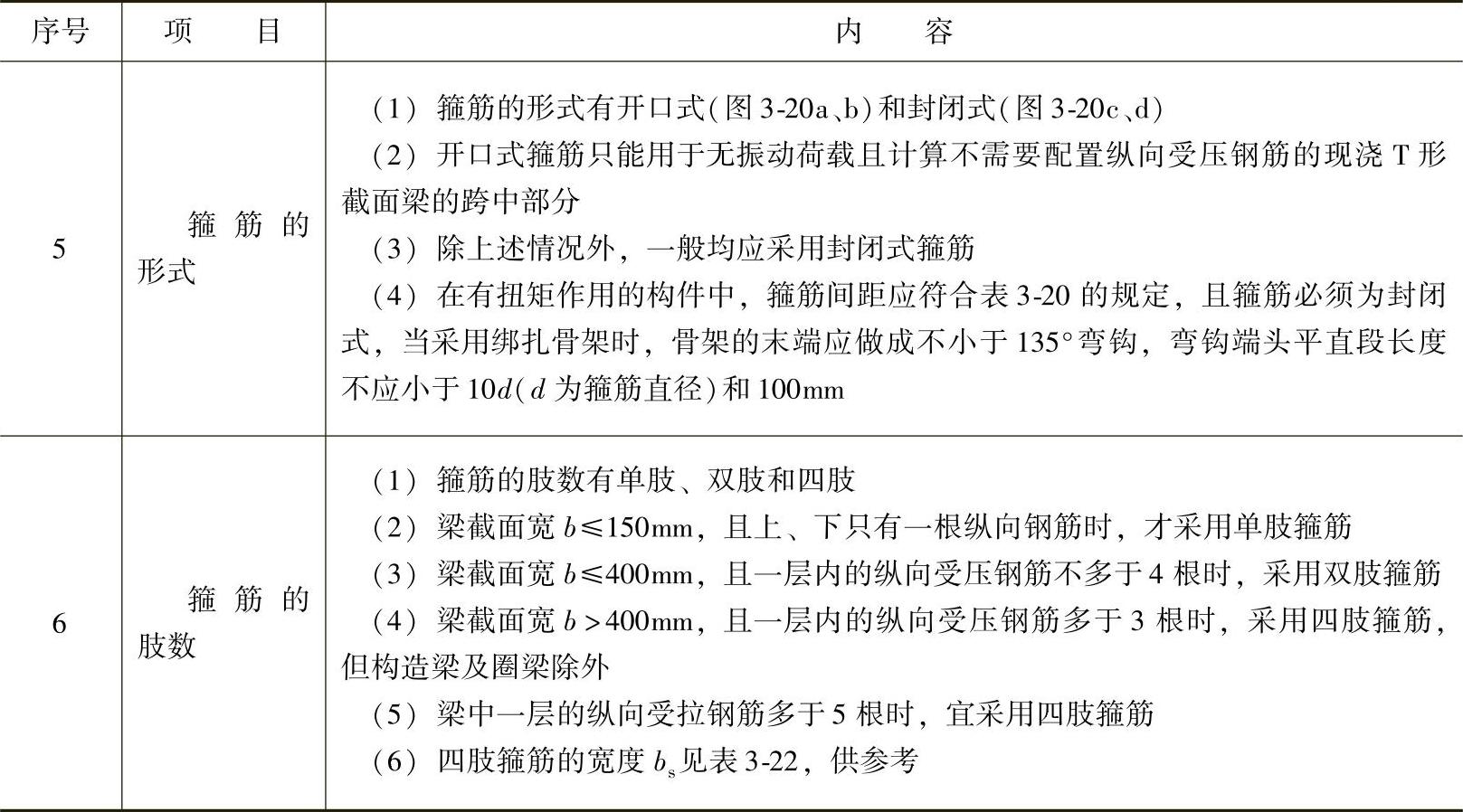

（续表3-18）

图3-19 支座处箍筋的布置

表3-19 箍筋设置范围构造规定

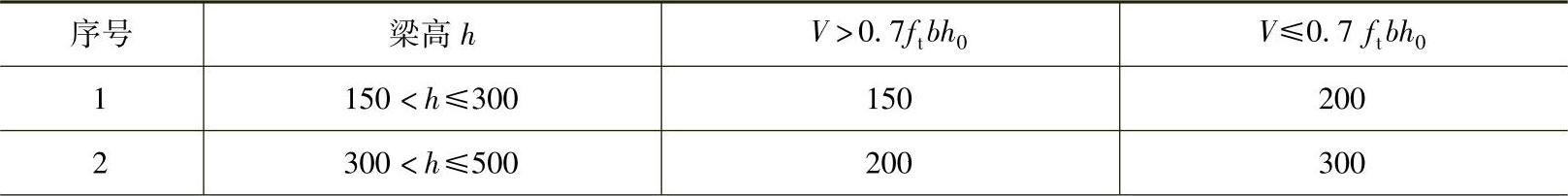

表3-20 梁中箍筋的最大间距（单位：mm）

（续表3-20）

注：1.当梁中配有按计算需要的纵向受压钢筋时，箍筋应做成封闭式；此时，箍筋的间距在绑扎骨架中不应大于15d，在焊接骨架中不应大于20d（d为纵向受压钢筋的最小直径），同时在任何情况下均不应大于400mm；当一层内的纵向受压钢筋多于3根时，应设置复合箍筋；当一层内的纵向受压钢筋多于5根且直径大于18mm时，箍筋间距不应大于10d：当梁的宽度不大于400mm，且一层内的纵向受压钢筋不多于4根时，可不设置复合箍筋。

2.梁中配有两片及两片以上的焊接骨架时，应设置横向连系筋，并用点焊或绑扎方法使其与骨架的纵向钢筋连成一体。横向连系钢筋的间距不应大于500mm，且不宜大于梁宽的两倍。当梁设置有计算需要的纵向受压钢筋时，横向连系钢筋的间距尚应符合下列要求：点焊时不应大于20d，绑扎时不应大于15d，d为纵向受压钢筋中的最小直径。

3.在绑扎骨架中非焊接的搭接接头长度范围内：当搭接钢筋为受拉时，其箍筋的间距不应大于5d，巨不应大于100mm；当搭接钢筋为受压时，其箍筋的间距不应大于10d，且不应大于200mm，d为受力钢筋中的最小直径。

4.梁中箍筋的最大间距除符合本表的规定外，当V＞0.7f_tbh₀时，箍筋的配筋率ρ_sv（ρ_sv=A_sv/bs）尚不应小于0.24f_t/f_yv（见表1-134），式中A_sv为配置在同一截面内箍筋各肢的全部截面面积。
