梁截面尺寸─《简明钢筋混凝土结构构造手册》
【摘要】：根据设计实践经验，梁截面的最小高度h一般可按表3-1的规定进行选用，当满足表3-1的要求时，通常可不做挠度验算。表3-1 钢筋混凝土结构梁截面尺寸的一般规定注：1.表中h为梁的截面高度，b为梁的截面宽度，l为梁的计算跨度。同时扁梁的截面高度h不宜小于2.5倍板的厚度。
梁的截面尺寸应根据设计计算确定。根据设计实践经验，梁截面的最小高度h一般可按表3-1的规定进行选用，当满足表3-1的要求时，通常可不做挠度验算。

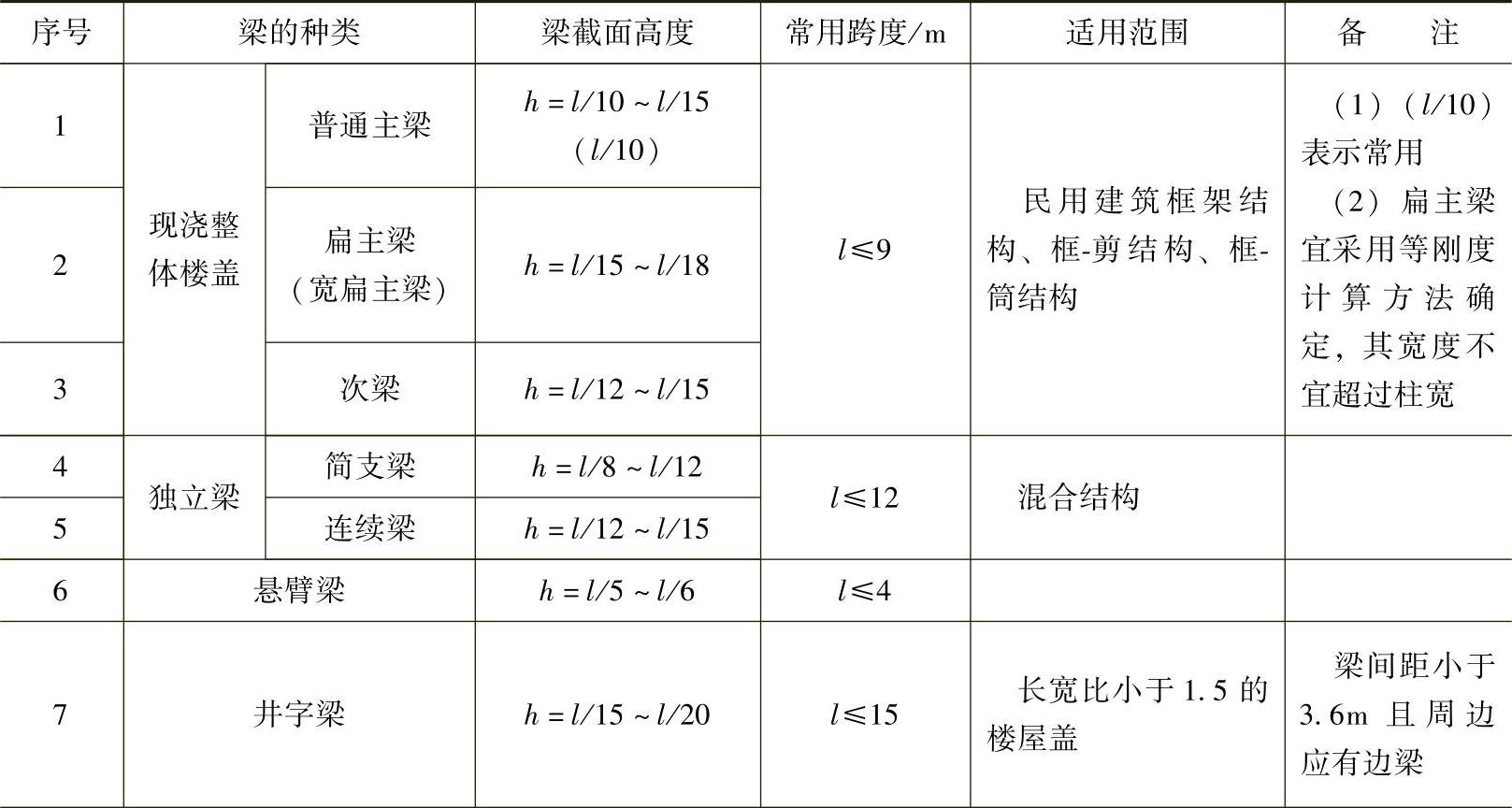

表3-1 钢筋混凝土结构梁截面尺寸的一般规定

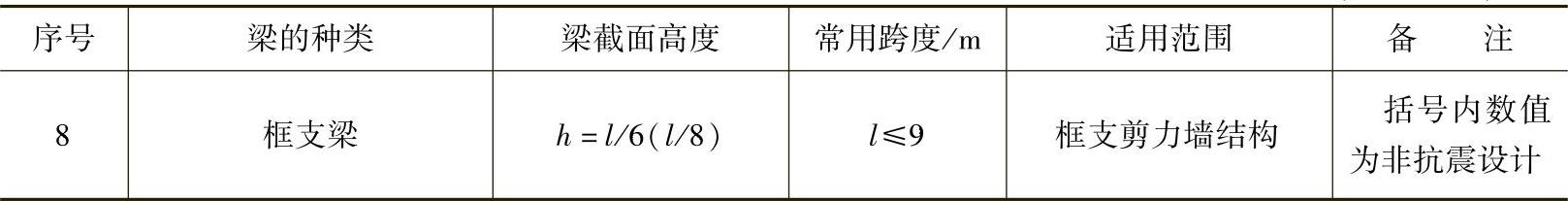

（续表3-1）
注：1.表中h为梁的截面高度，b为梁的截面宽度，l为梁的计算跨度。梁截面宽度b与截面高度h的比值（b/h），对于矩形截面梁一般为1/2～1/3.5；对于T形截面梁一般为1/2.5～1/4。
2.如构件计算跨度l≥9m时，表中的数值应乘以系数1.2。
3.在设计上确有实践经验时，可不受本表限制。
4.为了方便施工，在确定梁截面时，应统一规格尺寸，一般按下列情况采用：梁截面宽度b一般宜采用150mm、180mm、200mm、220mm、250mm、330mm，如大于250mm时，一般应以50mm为模数。圈梁的截面宽度应按墙厚确定。
梁截面高度h一般宜采用250mm、300mm、350mm、…、700mm、800mm、900mm，如h大于800mm时，一般应以100mm为模数。
5.现浇钢筋混凝土结构中，主梁的截面宽度应不小于220mm，次梁的截面宽度应不小于150mm。
6.现浇钢筋混凝土结构中，如主梁下部钢筋为单层配置时，一般主梁至少应比次梁高出50mm，并应将次梁下部纵向钢筋设置在主梁下部纵向钢筋上面，以保证次梁支座反力传给主梁。如主梁下部钢筋为双层配置，或附加横向钢筋采用吊筋时，主梁应比次梁高出100mm；当次梁高度大于主梁时，应将次梁接近支座（主梁）附近设计成变截面，使主梁比次梁高出不小于50mm；如主梁与次梁必须等高时，次梁底层钢筋应置于主梁底层钢筋上面并加强主梁在该处的箍筋或设置吊筋。
7.框架扁梁的截面高度除满足表中规定的数值外，还应满足刚度要求，跨度较大时截面高度h取较大值，跨度较小时截面高度h宜取较小值。同时扁梁的截面高度h不宜小于2.5倍板的厚度。
8.井字梁详见表3-4。
