地震考虑的钢筋混凝土楼梯配筋图例
【摘要】：考虑地震的现浇钢筋混凝土板式楼梯配筋构造图例见表2-38。

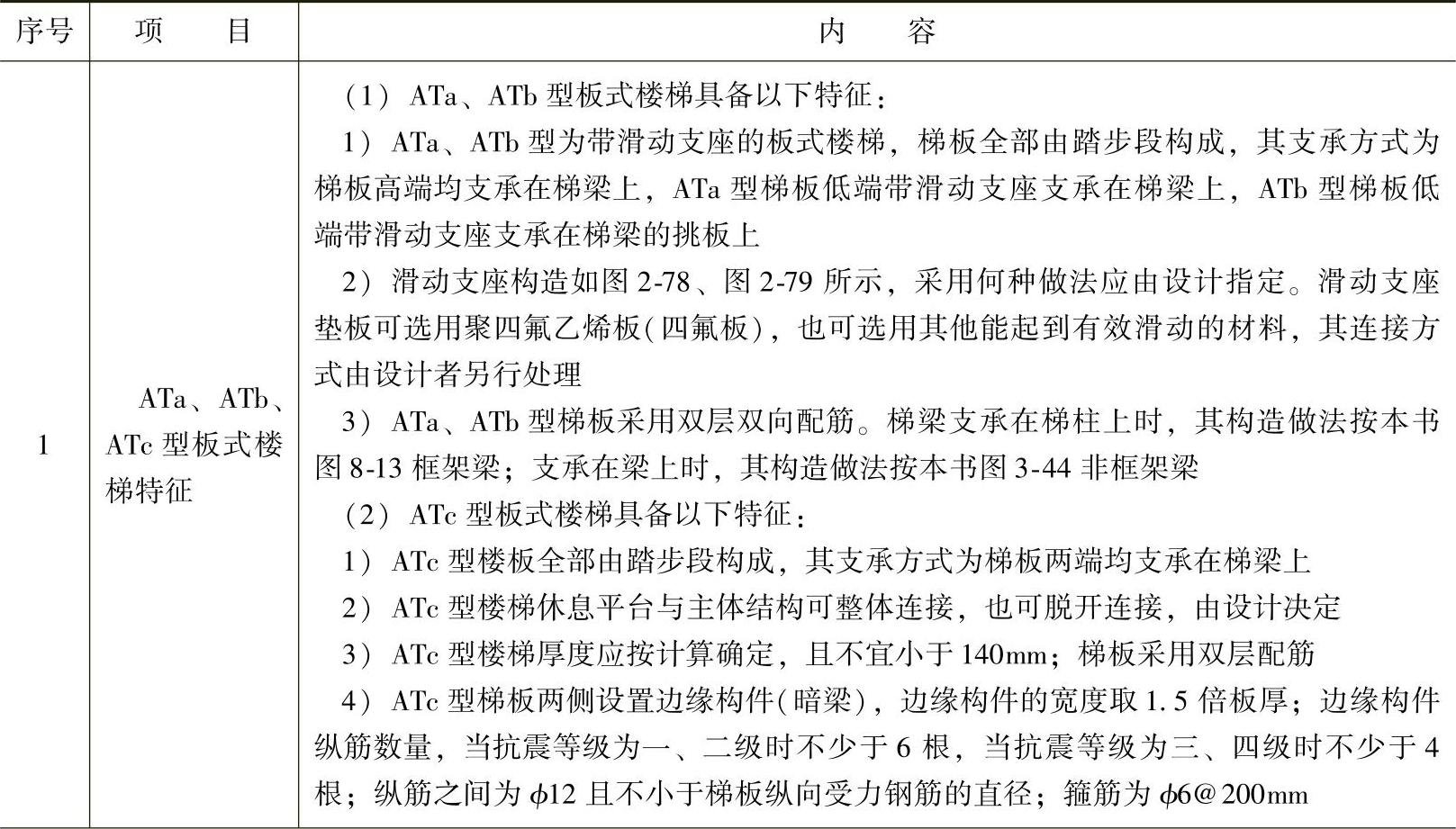

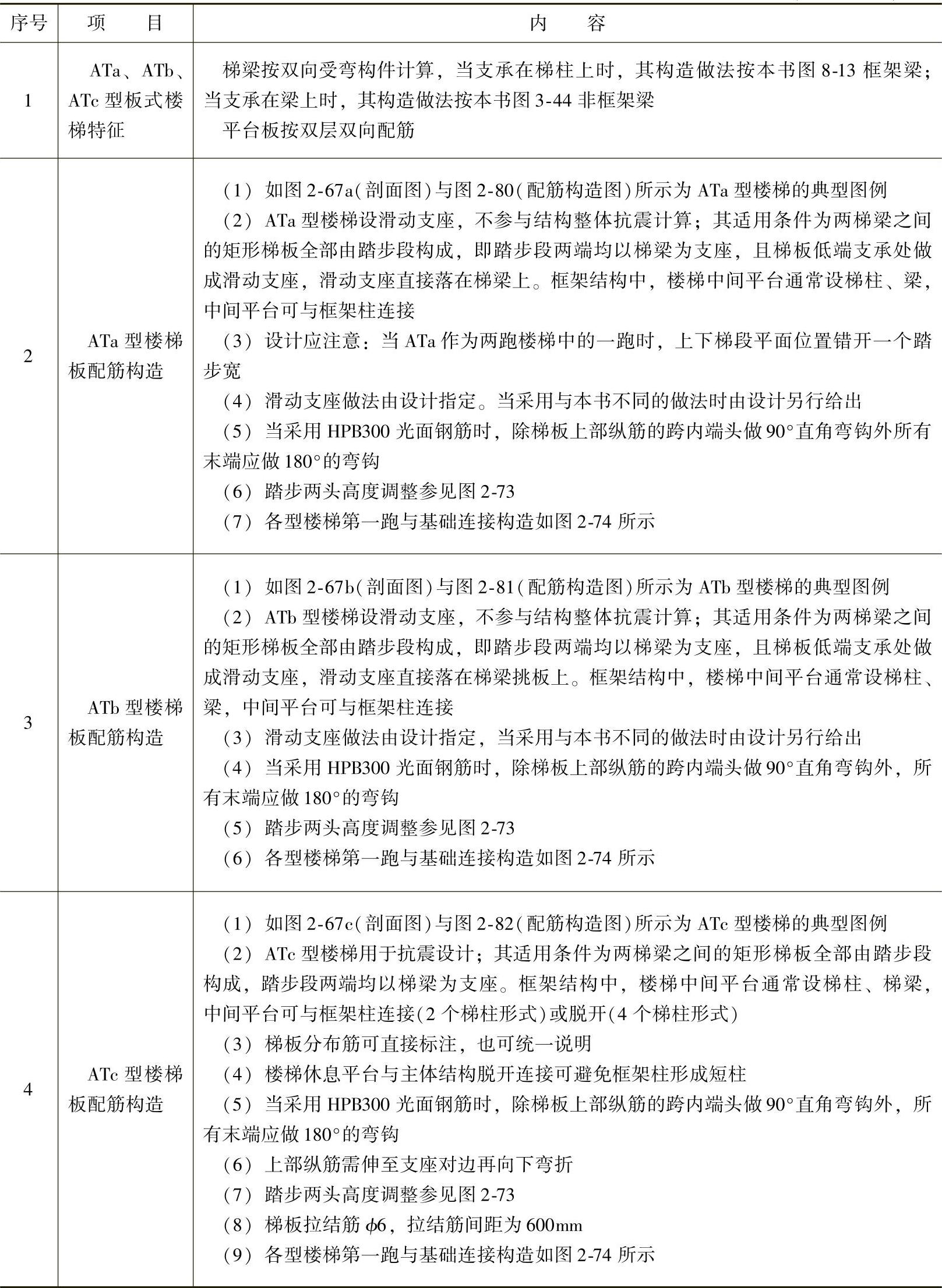

表2-38 考虑地震的现浇钢筋混凝土板式楼梯配筋构造图例
（续表2-38）

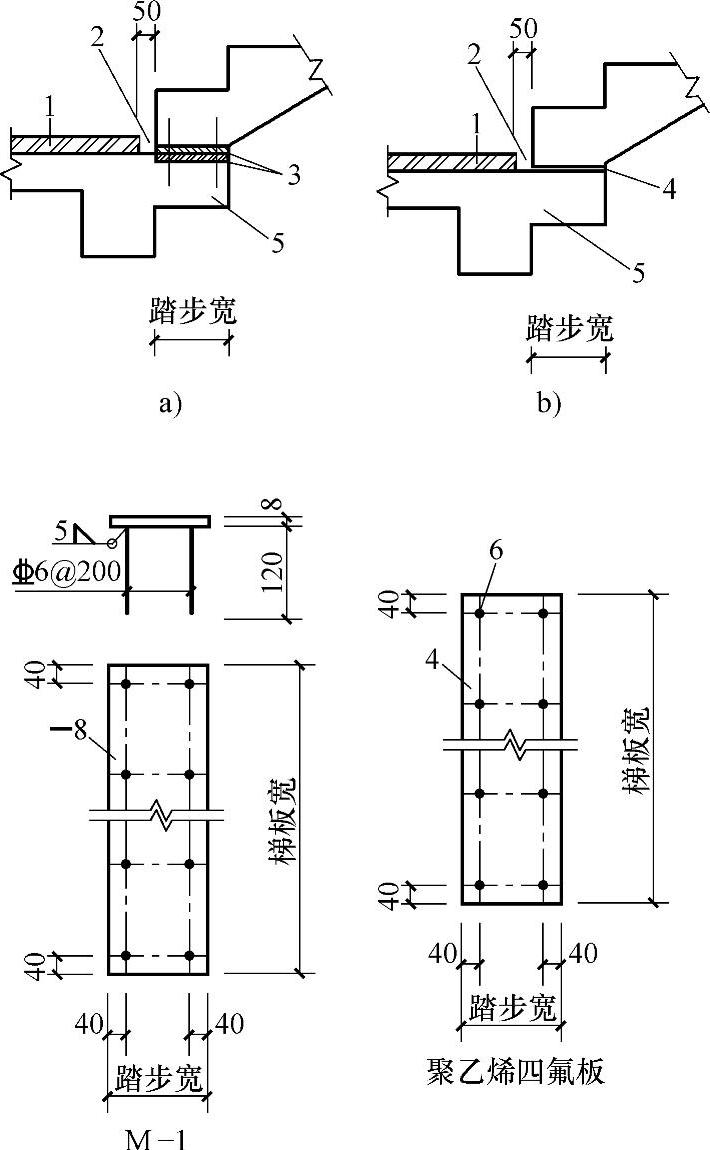

图2-78 滑动支座构造（1）
a）预埋钢板 b）设聚四氟乙烯垫板（梯段浇筑时应在垫板上铺塑料薄膜）
1—建筑面层 2—缝50mm宽，填充聚苯板表面由建筑设计处理 3—M-1钢板之间满铺石墨粉 4—5mm厚聚四氟乙烯板宽度同踏步宽 5—平头螺钉M4与混凝土连接间距不大于200mm
图2-79 滑动支座构造（2）
a）预埋钢板 b）设聚四氟乙烯垫板（梯段浇筑时应在垫板上铺塑料薄膜）
1—建筑面层 2—缝50mm宽，填充聚苯板表面由建筑设计处理 3—M-1钢板之间满铺石墨粉 4—5mm厚聚四氟乙烯板宽度同踏步宽 5—挑板厚度不小于梯板厚度 6—平头螺钉M4与混凝土连接间距不大于200mm

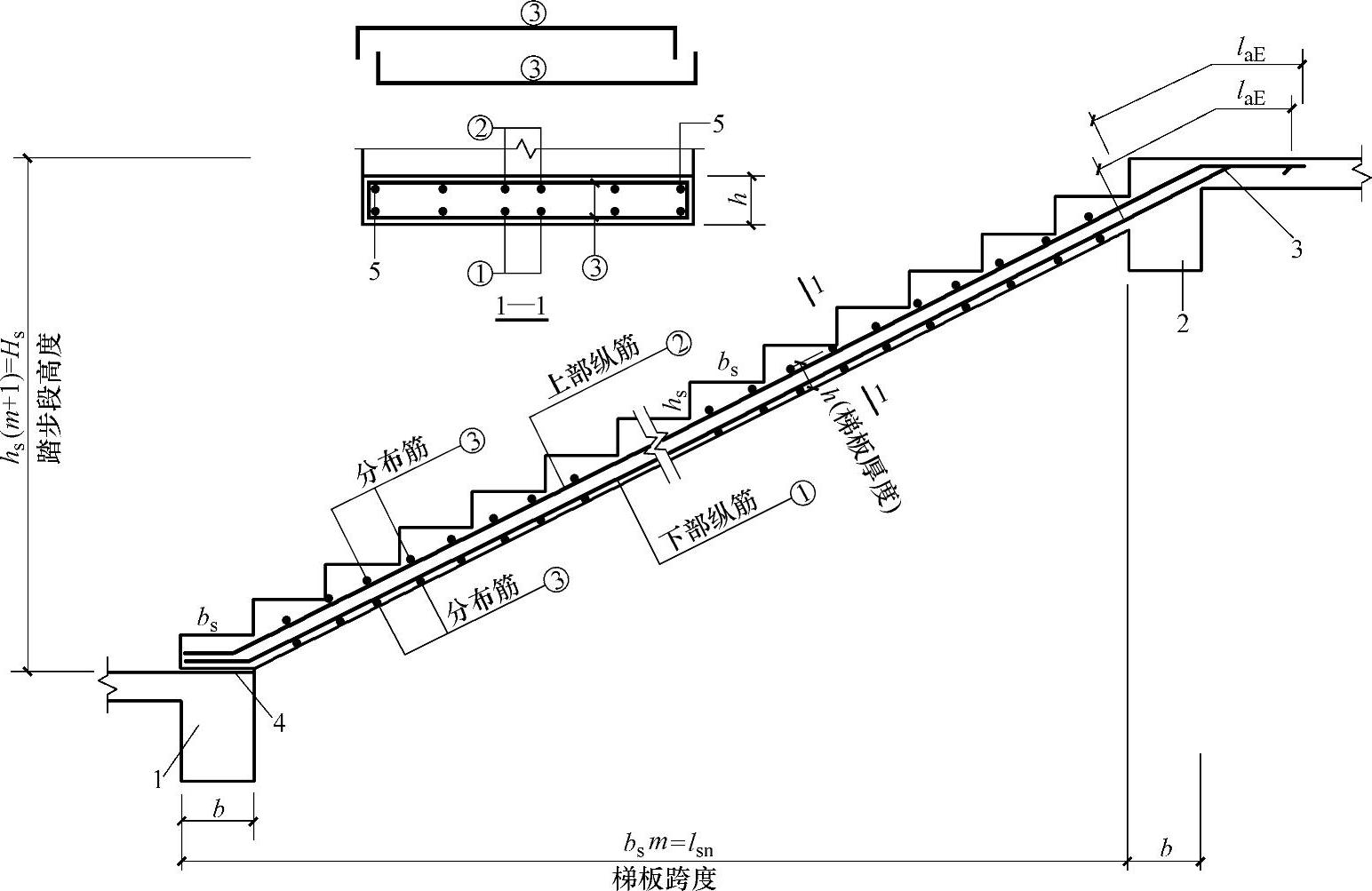

图2-80 ATa楼梯板配筋构造
1—低端梯梁 2—高端梯梁 3—上部纵筋伸进平台板 4—滑动支座做法参见图2-78 5—附加纵筋2
20（一、二级）2
16（三、四级）
图2-81 ATb楼梯板配筋构造
1—低端梯梁 2—高端梯梁 3—上部纵筋伸进平台板 4—滑动支座做法参见图2-79 5—附加纵筋2
20（一、二级）2
16（三、四级）

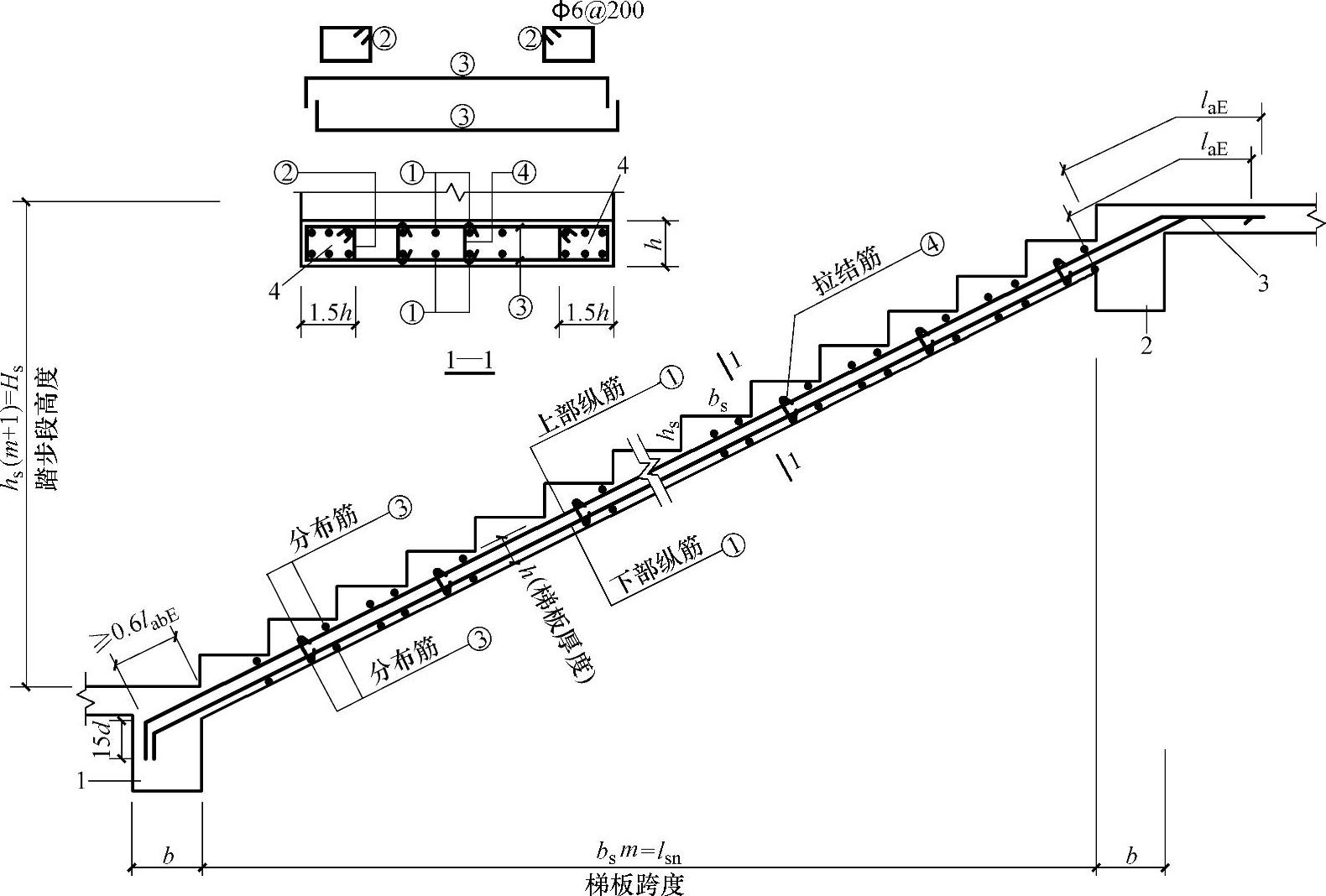

图2-82 ATc楼梯板配筋构造
1—低端梯梁 2—高端梯梁 3—上部纵筋伸进平台板 4—边缘构件，见表2-38序号1之（2）条
