现浇钢筋混凝土楼梯配筋构造图例

2023-08-31 理论教育版权反馈

【摘要】：不考虑地震的现浇钢筋混凝土板式楼梯配筋构造图例见表2-37。

不考虑地震的现浇钢筋混凝土板式楼梯配筋构造图例见表2-37。

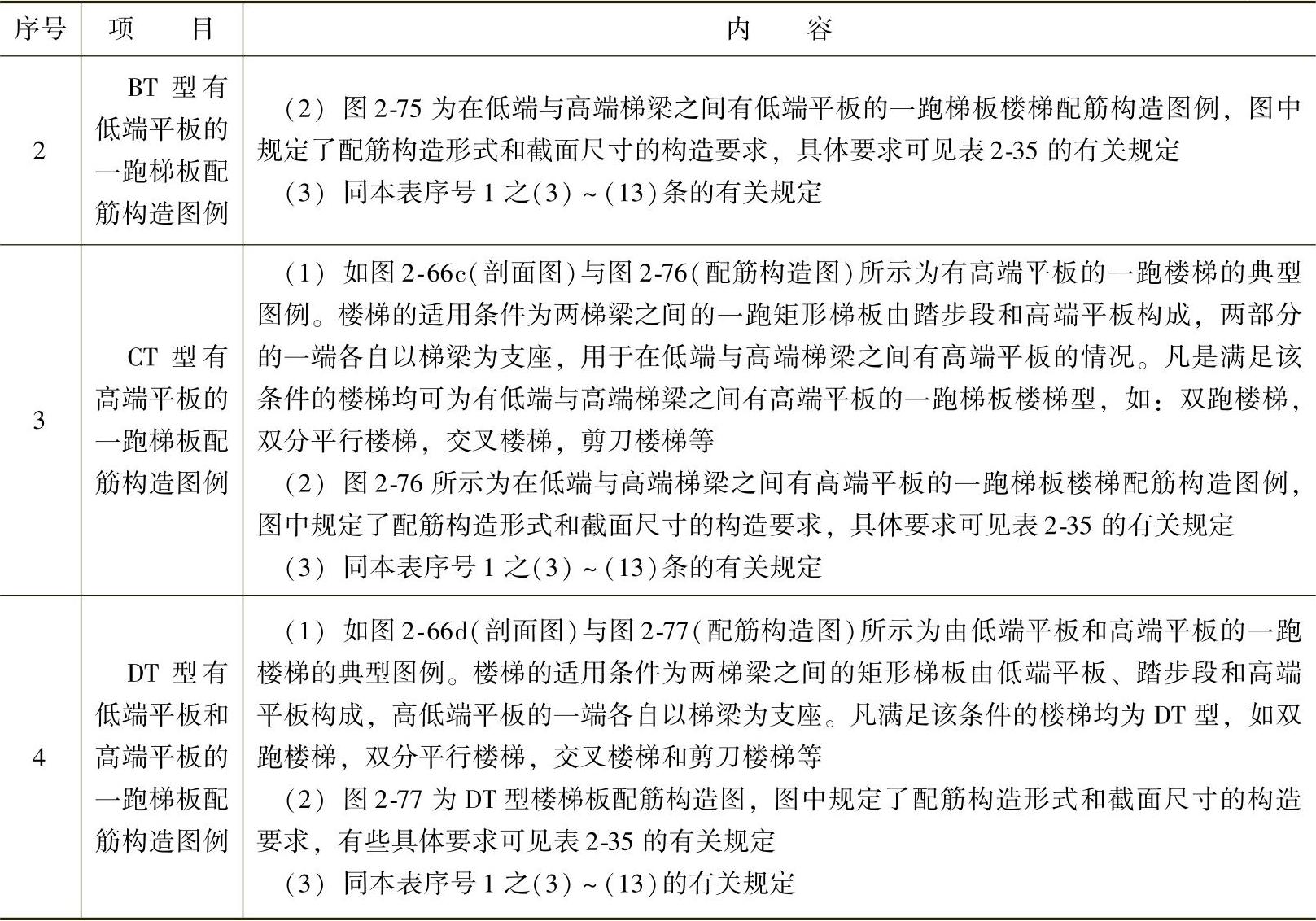

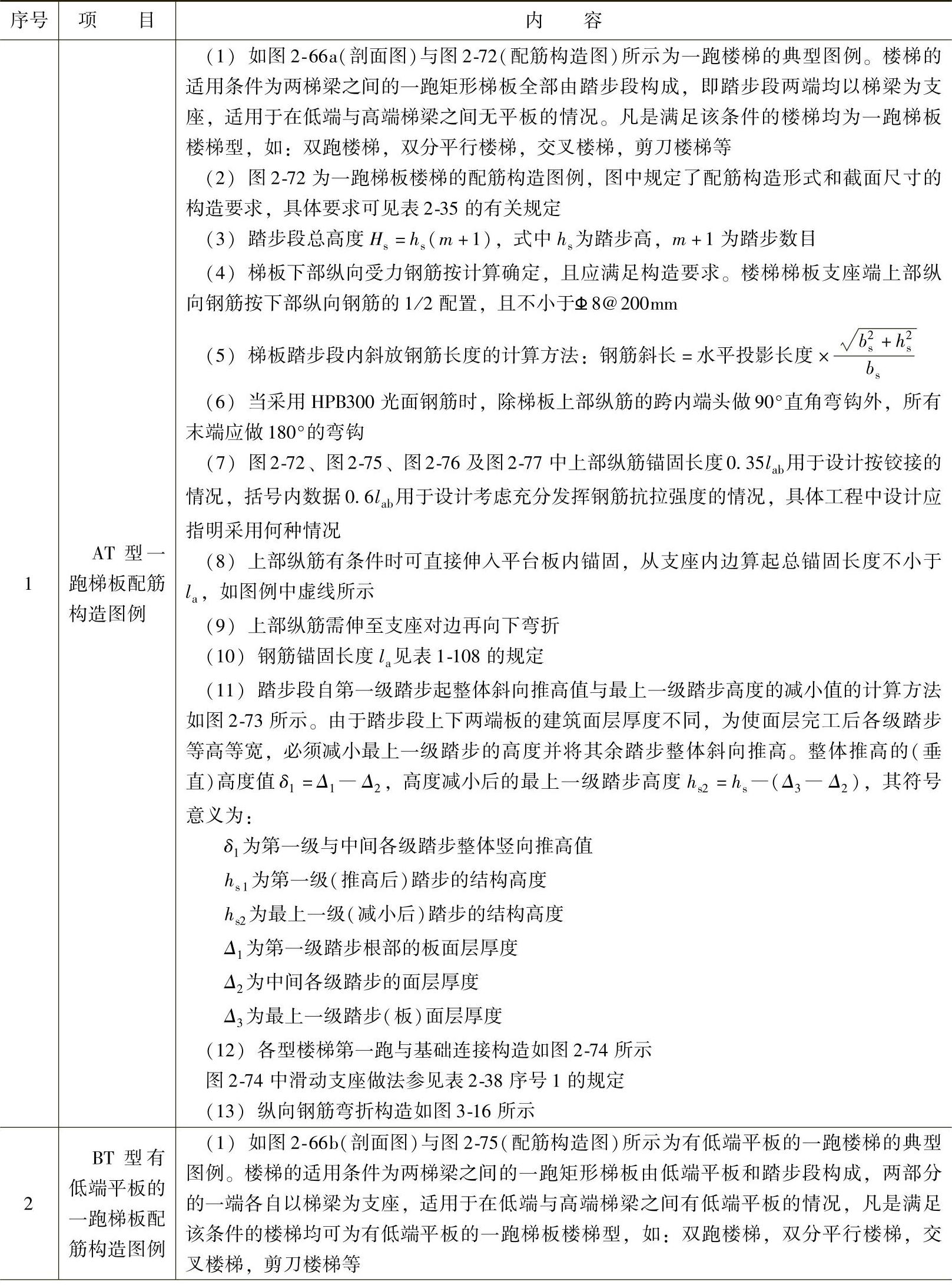

表2-37 不考虑地震的现浇钢筋混凝土板式楼梯配筋构造图例

（续表2-37）

图2-72 AT型楼梯板配筋构造

1—低端梯梁 2—高端梯梁 3—≥5d，且至少伸过支座中线 4—上部纵筋 5—下部纵筋 6—梯板分布筋

图2-73 不同踏步位置推高与高度减小构造

图2-74 各型楼梯第一跑与基础连接构造

a）各型楼梯第一跑与基础连接构造一 b）各型楼梯第一跑与基础连接构造二 c）各型楼梯第一跑与基础连接构造三（用于滑动支座） d）各型楼梯第一跑与基础连接构造四（用于滑动支座）

1—未做面层时的地面标高 2—建筑面层 3—各种类型的基础 4—垫板 5—钢筋混凝土基础或底板

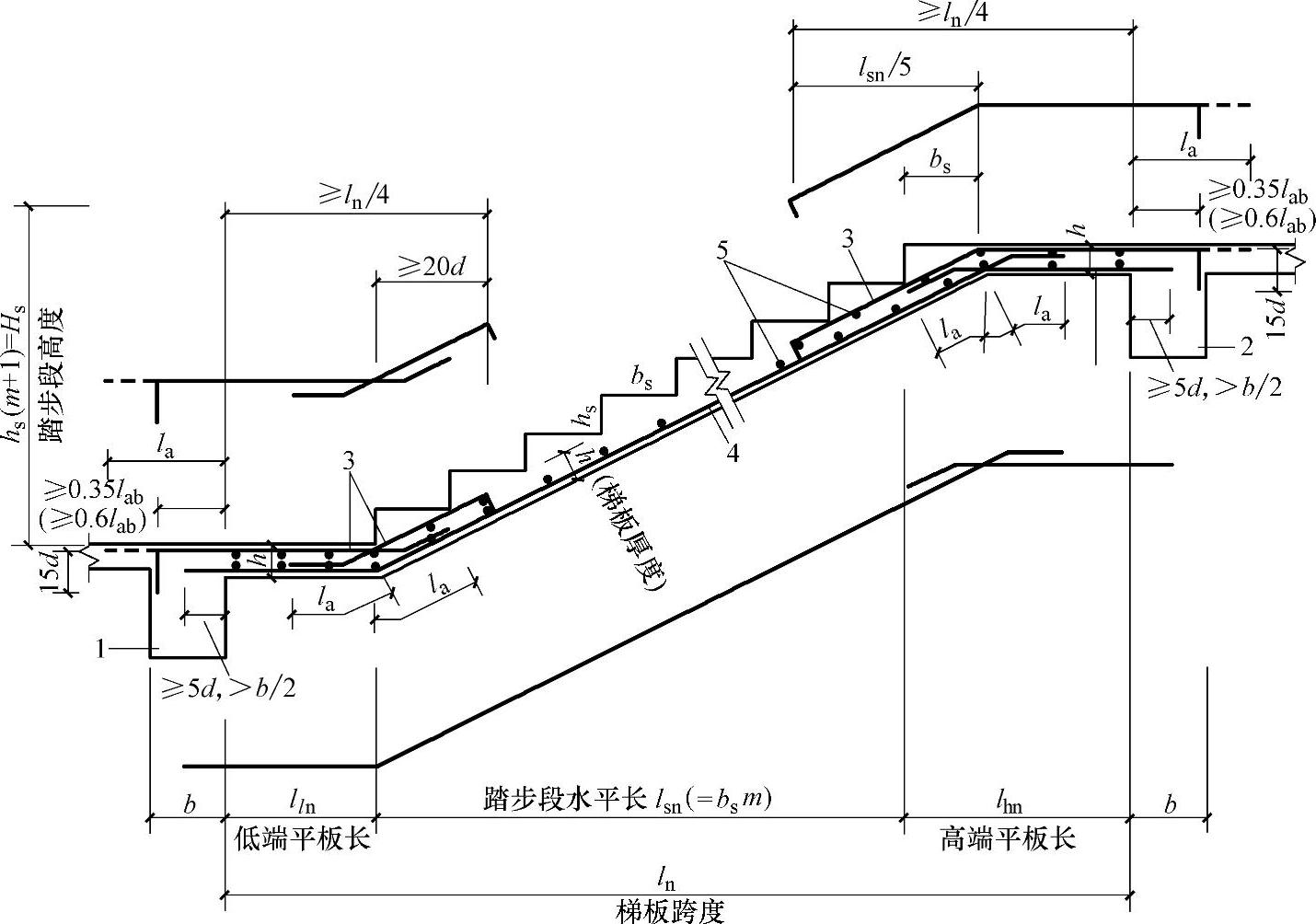

图2-75 BT型楼梯板配筋构造

1—低端梯梁 2—高端梯梁 3—≥5d，且至少伸过支座中线 4—上部纵筋 5—下部纵筋 6—梯板分布筋

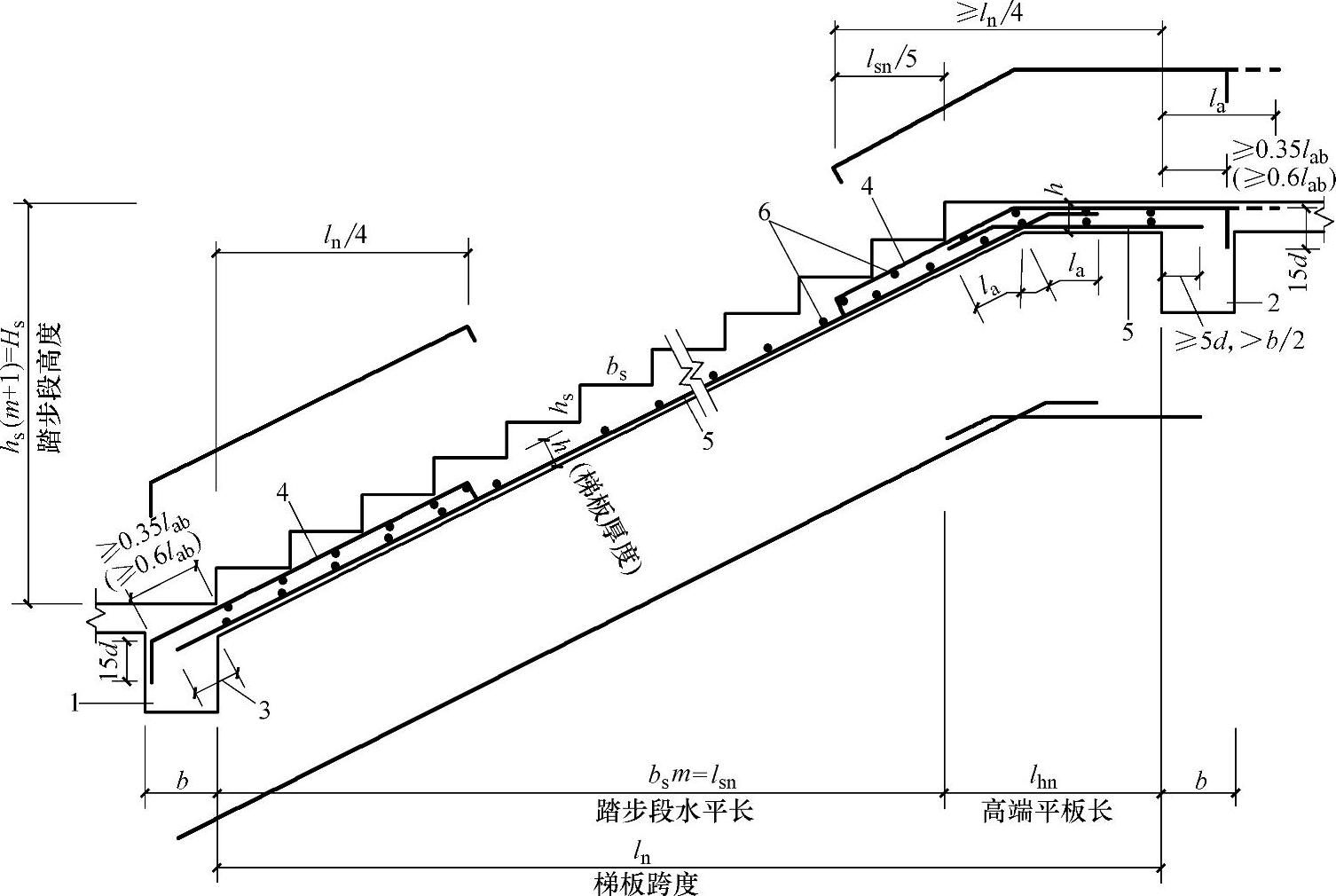

图2-76 CT型楼梯板配筋构造

1—低端梯梁 2—高端梯梁 3—≥5d，且至少伸过支座中线 4—上部纵筋 5—下部纵筋 6—梯板分布筋

图2-77 DT型楼梯板配筋构造

1—低端梯梁 2—高端梯梁 3—上部纵筋 4—下部纵筋 5—梯板分布筋
