现浇钢筋混凝土楼梯-简明钢筋混凝土结构构造手册
【摘要】：现浇钢筋混凝土板式楼梯见表2-35。表2-35 现浇钢筋混凝土板式楼梯表2-36 常见板式楼梯的类型注：1.ATa低端设滑动支座支承在梯梁上，ATb低端设滑动支座支承在梯梁的挑板上。

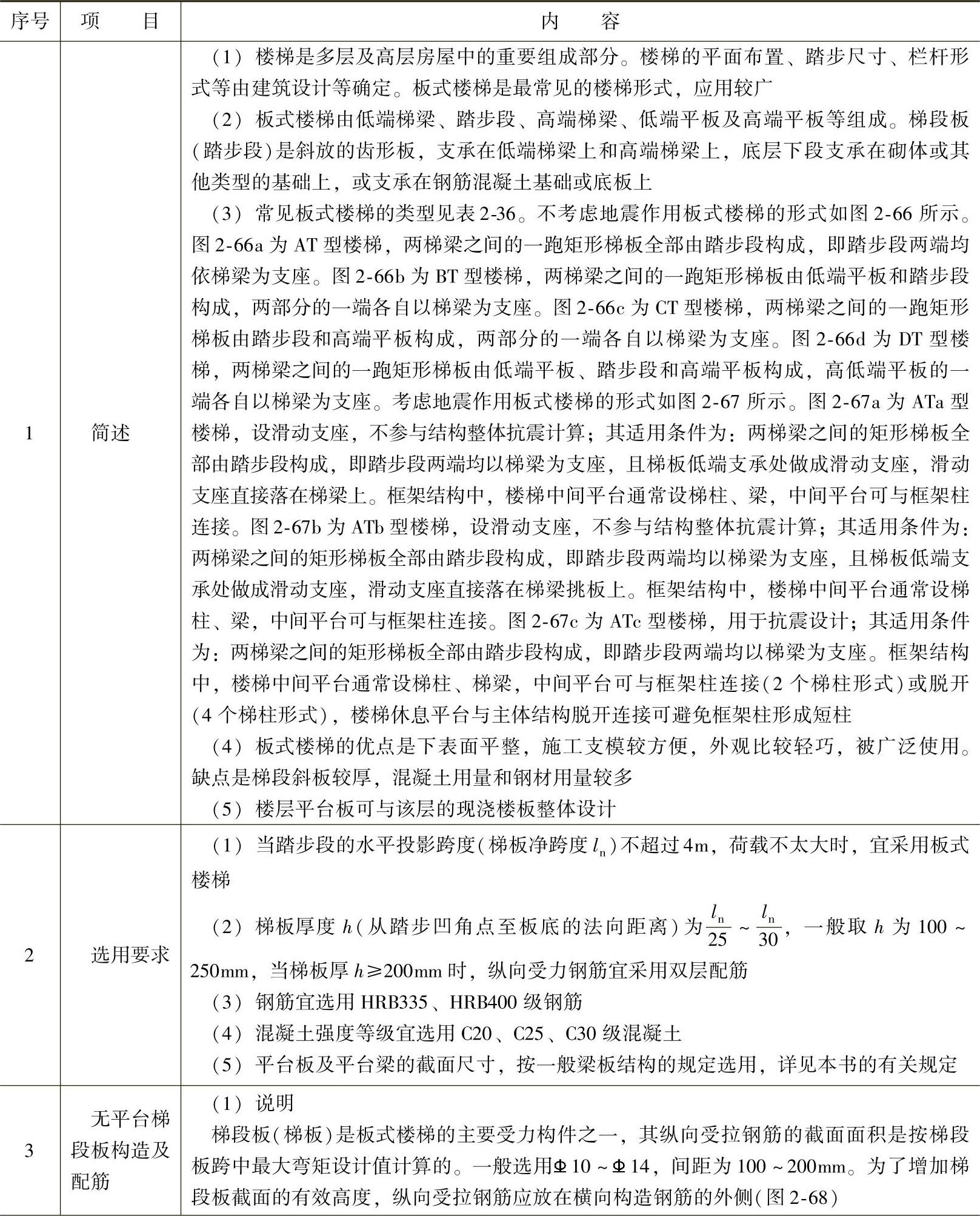

表2-35 现浇钢筋混凝土板式楼梯
（续表2-35）

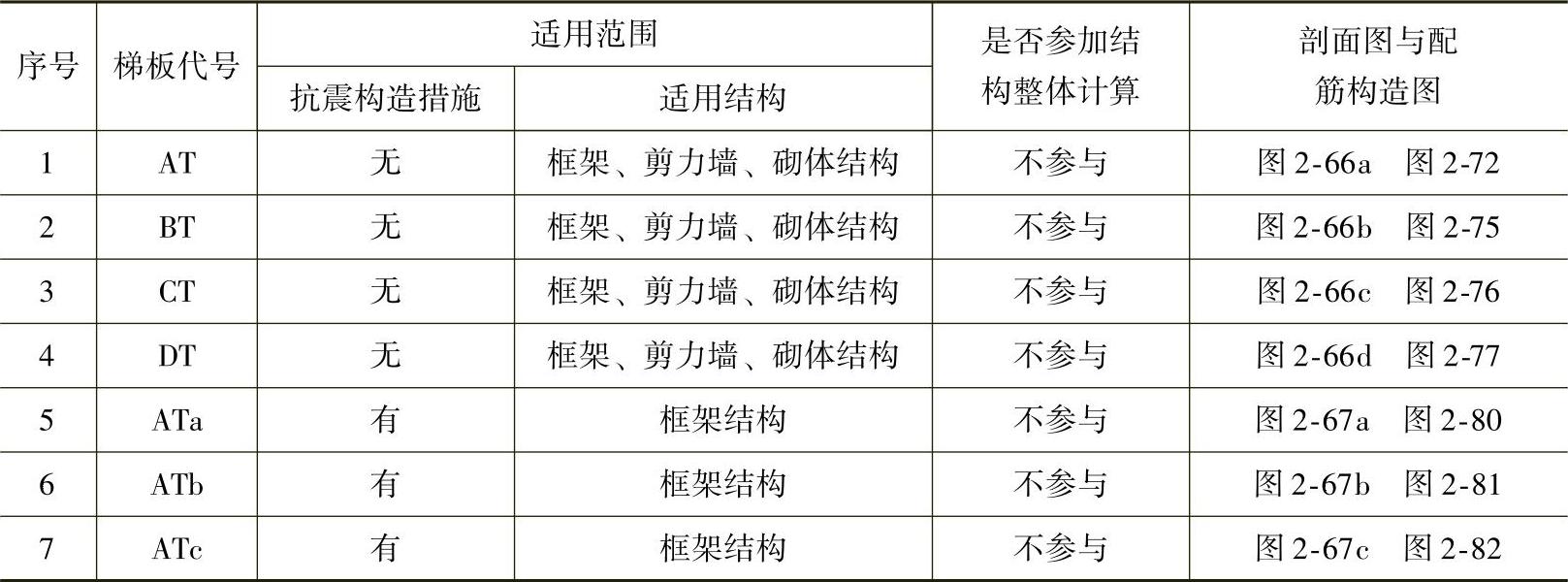

表2-36 常见板式楼梯的类型
注：1.ATa低端设滑动支座支承在梯梁上，ATb低端设滑动支座支承在梯梁的挑板上。
2.ATa、ATb、ATc均用于抗震设计，设计者应指定楼梯的抗震等级。
图2-66 不考虑地震作用板式楼梯的形式
a）AT型一跑梯板 b）BT型有低端平台的一跑梯板 c）CT型有高端平台的一跑梯板 d）DT型有低端和高端平台的一跑梯板
1—低端梯梁（梯板低端单边支座） 2—踏步段 3—高端梯梁（梯板高端单边支座） 4—低端平板 5—高端平板

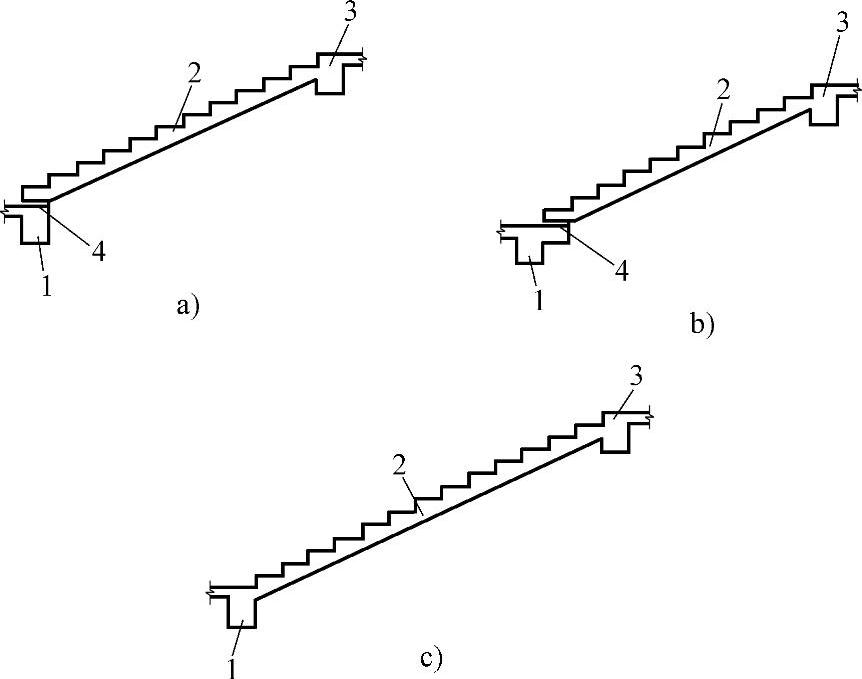

图2-67 考虑地震作用板式楼梯的形式
a）ATa型板式楼梯 b）ATb型板式楼梯 c）ATc型板式楼梯
1—低端梯梁 2—踏步段 3—高端梯梁 4—滑动支座
图2-68 无平台梯段板配筋图
a）梯段板配筋 b）分离式配筋 c）弯起式配筋
图中①为纵向受拉直钢筋，②为纵向受拉弯起钢筋，③、④为支座直钢筋，⑤为横向构造钢筋。
图2-69 沿内折角处受拉钢筋的布置
a）折角处正确配筋 b）错误配筋方法
图2-70 带平台梯段板配筋
a）上部平台
时 b）上部平台
，下部平台
c）下部平台
图2-71 平台板配筋
